Bewegungsmelder
Art.-Nr.: DAS 4210
5. Einstellen
Die Einstellskala für den Neigungswinkel (auf der oberen, rechten Seite
der Platine, s. Bild Innenansicht), und der Zeiger im Gehäuserückteil
geben den ungefähren Neigungswinkel zwischen der horizontalen der
Gehäuseoberkante und der obersten Zone in Grad wieder.

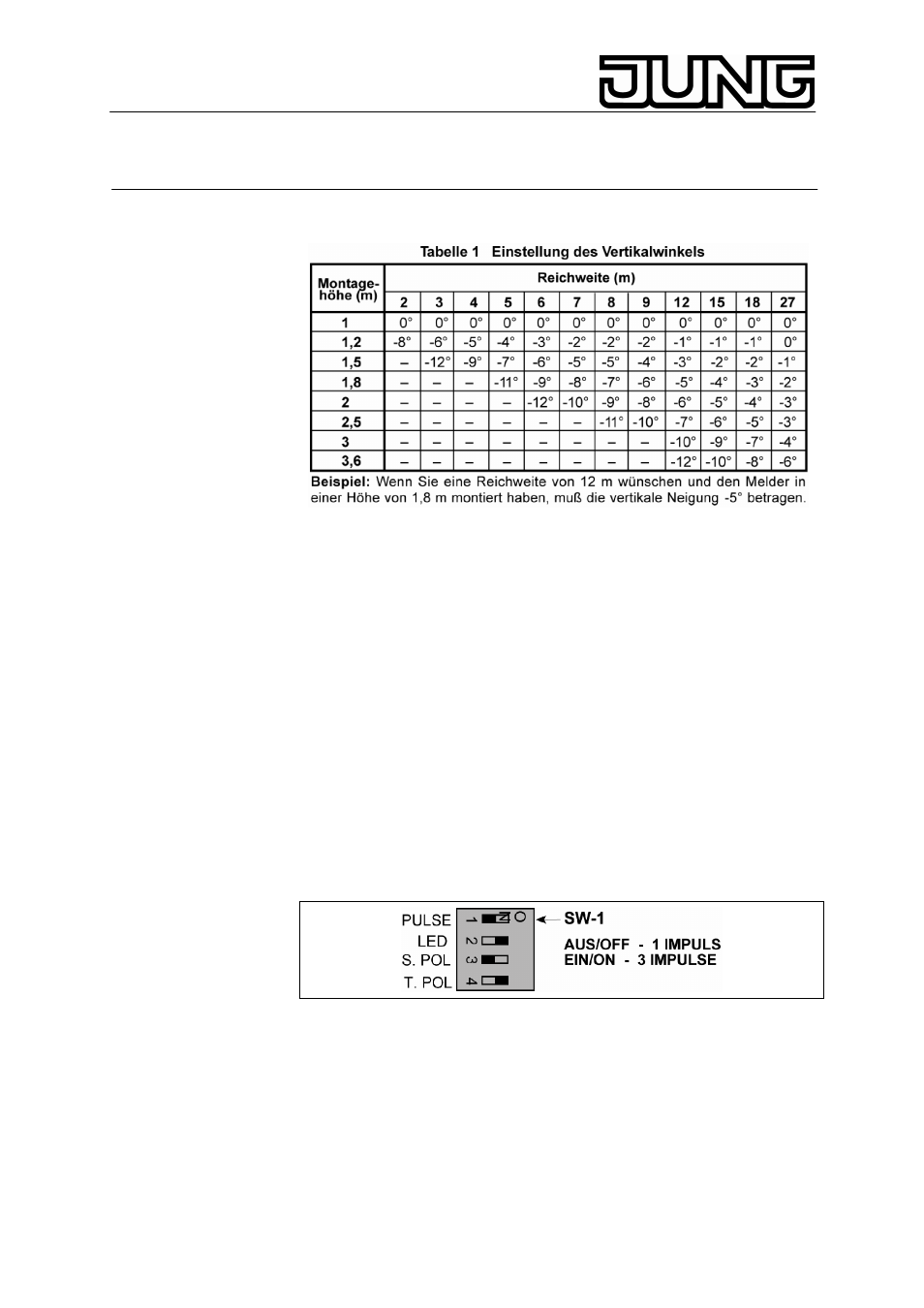

Die Tabelle 1 gibt die u n t e r s c h i e d l i c h e n Neigungswinkel in
Abhängigkeit der Montagehöhe und des g e w ü n s c h t e n
Überwachungsbereiches an. Die Einstellskala erlaubt die schnelle
Justage von +2° bis -12°.
Der Melder ist werkseitig auf einen Neigungswinkel von -4° eingestellt.
Um den Neigungswinkel zu ändern, ist die Fixierschraube in der Mitte der
Platine zu lösen und die gesamte Platine auf dementsprechenden Winkel
zu schieben. Nach erfolgter Einstellung ist die Fixierschraube wieder
festzuziehen.
6. Impulszähler
Der Coral-M VdS 90° ist mit einem programmierbaren Impulszähler
ausgerüstet.
Dieser kann mit Hilfe eines DIP-Schalters auf 1- oder 3-Impulse
eingeschaltet werden. Zum Einstellen des Impulszählers dient der
Schalter SW-1.
AUS 1 -Impuls: Diese Schalterstellung schaltet den Impulszähler ab.
Diese Einstellung ist nur erforderlich, wenn besonders
hohe Empfindlichkeit gewünscht wird.
EIN 3 -Impulse: In dieser Stellung spricht der PIR-Melder auf 3-Impulse
an. Diese Einstellung ist die Normaleinstellung.
