38
Anhang

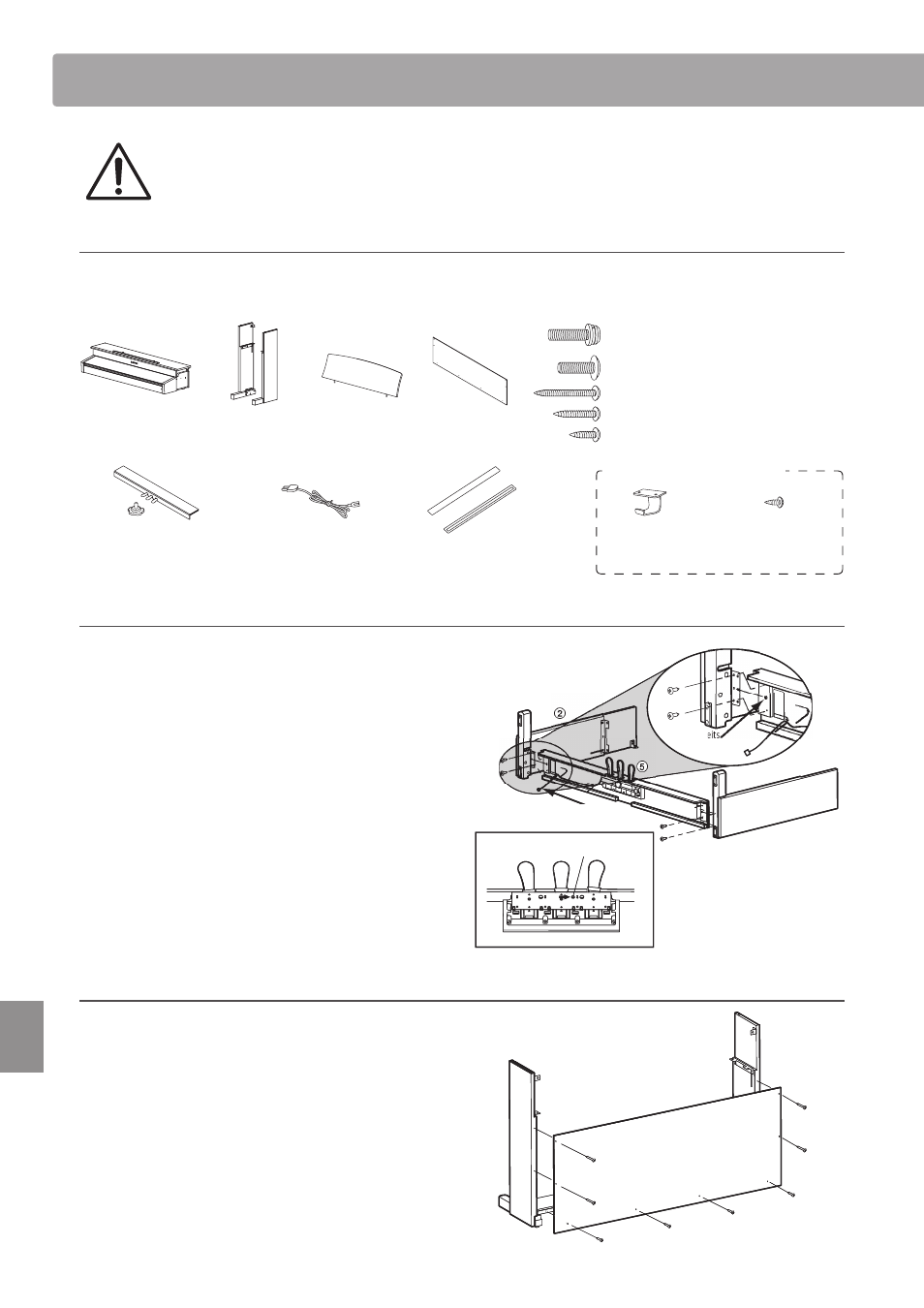

Bitte lesen Sie die Aufbauanleitung einmal komplett durch, bevor Sie mit dem Aufbau des CS3 beginnen.
Stellen Sie sicher, dass für den Aufbau mindestens 2 Personen zur Verfügung stehen, insbesondere beim
Anheben des Spieltisches auf das Unterteil (wird unter Schritt 3 beschrieben).
„ Beiliegende Teile
Vergewissern Sie sich vor dem Aufbau, dass alle Teile vollständig vorhanden sind.
Für den Aufbau benötigen Sie einen Kreuzschraubendreher, welcher nicht im Lieferumfang enthalten ist.
h Schraube (mit Unterlegscheibe
und Federring) x 4
j Holzschraube (lang, schwarz) x 4
k Holzschraube (mittel, schwarz) x 4
l Holzschraube (kurz, silber) x 4
i Schraube (mittel, schwarz) x 2
m Kopfhörerhalter Set x 1
a Spieltisch b Seitenteile
(links, rechts)
c Notenablage d Rückwand
e Pedaleinheit
Einstellschraube
f Netzkabel g Abdeckblenden Befestigungsschrauben
x 2
Kopfhörerhalter
x 1
1. Zusammenbau des Unterteils (Seitenteile b und Pedaleinheit mit Einstellschraube e)
Lösen Sie das Anschlusskabel unter der Pedaleinheit e und
ziehen Sie es heraus.
Drehen Sie die Einstellschraube ganz in das mit einem Pfeil
markierte Gewinde auf der Unterseite der Pedaleinheit.
Führen Sie die vormonierte Schraube (auf der Unterseite der
Pedaleinheit e in die dafür vorgesehene Aussparung in der
Metallplatte am Seitenteil b ein.
Achten Sie darauf, dass Sie die beiden Seitenteile nicht
miteinander vertauschen. Die Seitenteile müssen ganz dicht
an der Pedaleinheit anliegen.
Nehmen Sie nun die 4 silbernen Holzschrauben l und schrauben
diese in die Öffnungen der Metallplatten (siehe Abbildung) und
befestigen Sie damit die Pedaleinheit mit dem rechten und
linken Seitenteil.
2. Befestigung der Rückwand d
Stellen Sie das montierte Unterteil aufrecht auf.
Befestigen Sie die Rückwand d an den beiden Seitenteilen.
Verwenden Sie hierzu die vier langen, schwarzen Holzschrauben
j und lassen Sie vorläufig einen Abstand von 1-2 mm.
Montieren Sie nun das untere Ende der Rückwand an der
Pedaleinheit. Verwenden Sie hierzu die vier schwarzen
Holzschrauben mittlerer Länge k.
l
b
Bereits
vormontierte
Schraube
Anschlusskabel
lösen
Gewinde für Einstellschraube
Bereits
vormontierte
Schraube
l
e
b
Bereits
vormontierte
Schraube
Anschlusskabel
lösen
Gewinde für Einstellschraube
j
j
k
k
k
k
j
j
d j
j
k
k
k
k
j
j
d
Aufbauanleitung
