39
Anhang

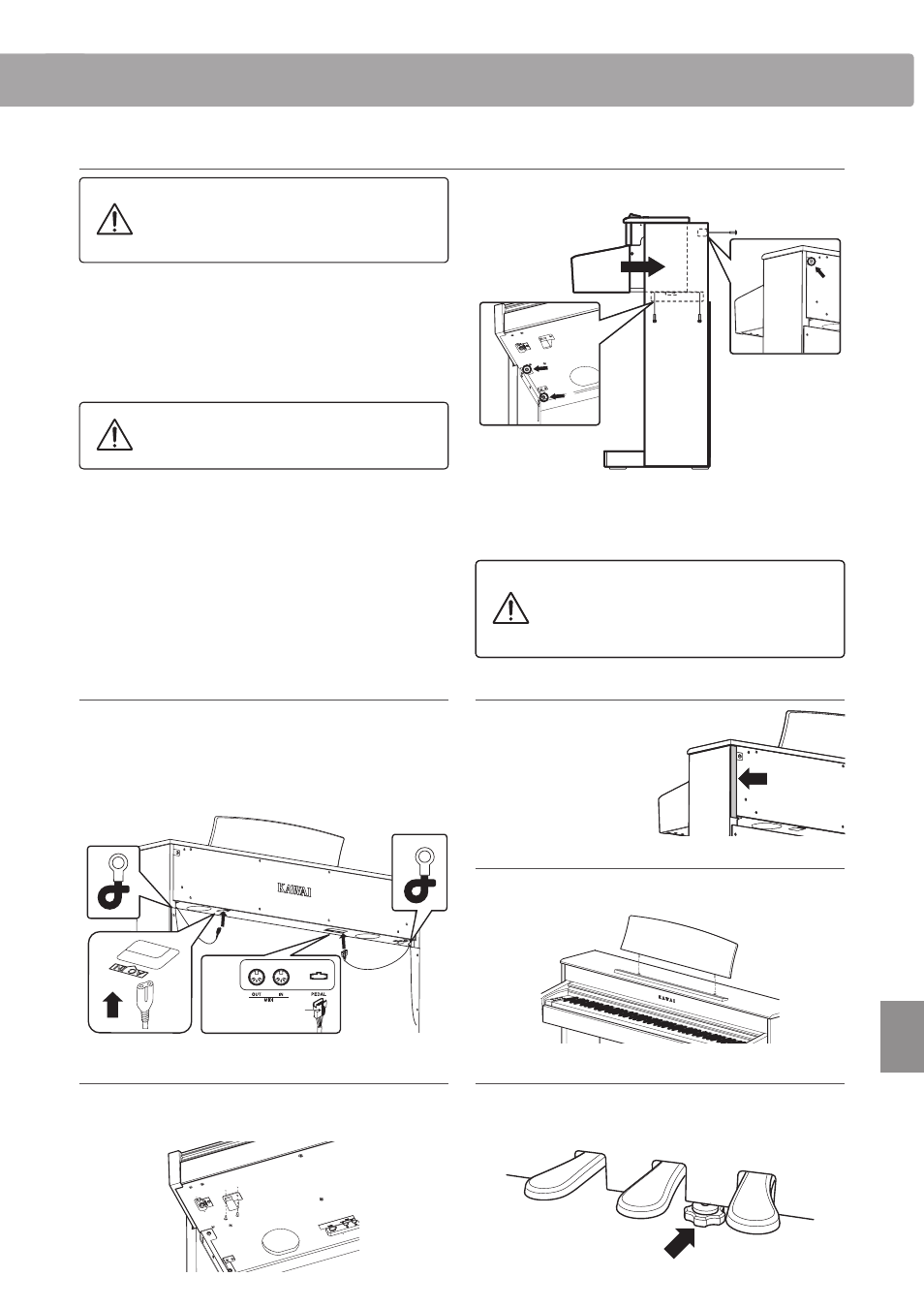

3. Montage des Spieltisches a
Stellen Sie sicher, dass für das nun folgende
AnhebendesSpieltischesunddessenBefestigung
auf dem vormontierten Unterteil mindestens 2
Personen zur Verfügung stehen.
Heben Sie den Spieltisch a langsam an und legen Sie ihn
vorsichtig auf dem Unterteil ab.
Positionieren Sie den Spieltisch so, dass Sie – von oben betrachtet
– jeweils den hinteren schwarzen Metallwinkel an den Seitenteilen
des Unterteils sehen können.
Schieben Sie den Spieltisch vorsichtig nach hinten bis die Haken (unter
dem Spieltisch) über den Metallwinkeln der Seitenteile liegen.
Achten Sie darauf, dass Sie sich nicht die Finger
einklemmen, wenn Sie den Spieltisch auf dem
Unterteil positionieren.
Befestigen Sie den Spieltisch mit den beiden Schrauben i
am Unterteil. Ziehen Sie die Schrauben erneut bis auf einen
Abstand von 1-2 mm an.
Befestigen Sie nun den Spieltisch mit dem Unterteil. Verwenden
Sie dafür die vier Schrauben h (mit Unterlegscheibe und
Federring) für die Befestigung unter dem Spieltisch.
Befestigen Sie die Schrauben zunächst nur leicht und achten Sie
darauf, dass die Schrauben leicht durch die dafür vorgesehenen
Öffnungen passen. Wenn der Spieltisch exakt auf dem Unterteil
positioniert ist, ziehen Sie anschließend die Schrauben fest an.
Ziehen Sie nun alle Schrauben i und j fest an.
h h
i
i
h
h
h h
i
i
h
h
ZiehenSiealleSchraubengutanumsicherzustellen,
dass der Spieltisch einen guten Halt auf dem
Unterteil hat.
AnderenfallskanneszuschwerenVerletzungen
kommen. ZiehenSiealleSchraubengutanumsicherzustellen,
dass der Spieltisch einen guten Halt auf dem
Unterteil hat.
AnderenfallskanneszuschwerenVerletzungen
kommen.
4. Pedalkabel und Netzkabel anschließen
Verbinden Sie das Pedalkabel mit der PEDAL Buchse unter dem
Spieltisch. Achten Sie dabei darauf, dass der Arretierungsverschluss
des Steckers zur Rückseite des Instrumentes zeigt.
Schließen Sie das eine Ende des Netzkabels f an die AC IN
Buchse des CS3 an.
Mit den Kabelhaltern können Sie die Kabel befestigen.
Pedalstecker mit
Arretierung
Kabelhalter
5. Befestigung der Abdeckblenden
Befestigen Sie die Abdeckblenden
g auf der Rückseite des Instruments
an der Schnittstelle zwischen den
Seitenteilen und dem Spieltisch.
6. Montage die Notenablage
Schieben Sie die Notenablage c in die Oberseite des Spieltisches
ein.
c
g g
7. Befestigung des Kopfhörerhalters (optional)
Wenn Sie diese Möglichkeit nutzen möchten, dann befestigen
Sie den Kopfhörerhalter mit den beiden Holzschrauben unter
dem Spieltisch (siehe Abbildung).
8. Justieren der Einstellschraube
Drehen Sie die Einstellschraube gegen den Uhrzeigersinn,
bis sie den Fußboden berührt und der Pedaleinheit eine gute
Stabilität verleiht.
Einstellschraube
