3.2 Kombinationen
Die Innengeräte der Serien MVD und MVW können mit den Außenteilen der Serie MVV kombiniert werden.
Die Auswahl der anzuschließenden Innengeräte erfolgt lediglich über die Auslegung der maximal anzu-
schließenden Kälteleistung aller Innengeräte. Max. 130%.
Der Leistungsfaktor berücksichtigt, dass nie alle Innengeräte zur selben Zeit eine 100 %ige Leistungsanfor-
derung besitzen.
Die Auslegung der Anlage sowie die Einbeziehung des Leistungsfaktors haben stehts unter Berücksichti-
gung der örtlichen Gegebenheiten zu erfolgen!
Außenteil
Typ
Leistung Leistungsfaktor
Maximal anzuschließende Kälteleistung der
Innengeräte
MVV 1200 DC Duo 12,0 kW 130 % 15,6 kW
MVV 1600 DC Duo 15,5 kW 130 % 20,2 kW
MVV 2000 DC Duo 20,0 kW 130 % 26,0 kW
MVV 1200 DC 2x12,0 KW 130 % 2 x 15,6 kW
MVV 1600 DC 2x15,5 kW 130 % 2 x 20,2 kW
MVV 2000 DC 2x20,0 kW 130 % 2 x 26,0 kW
Nachstehend finden Sie Installationsbeispiele der Serie MVV mit den Innengeräten der Serie MVD und MVW
A B
3
4
1a 1b
A
3
4
B 2 2

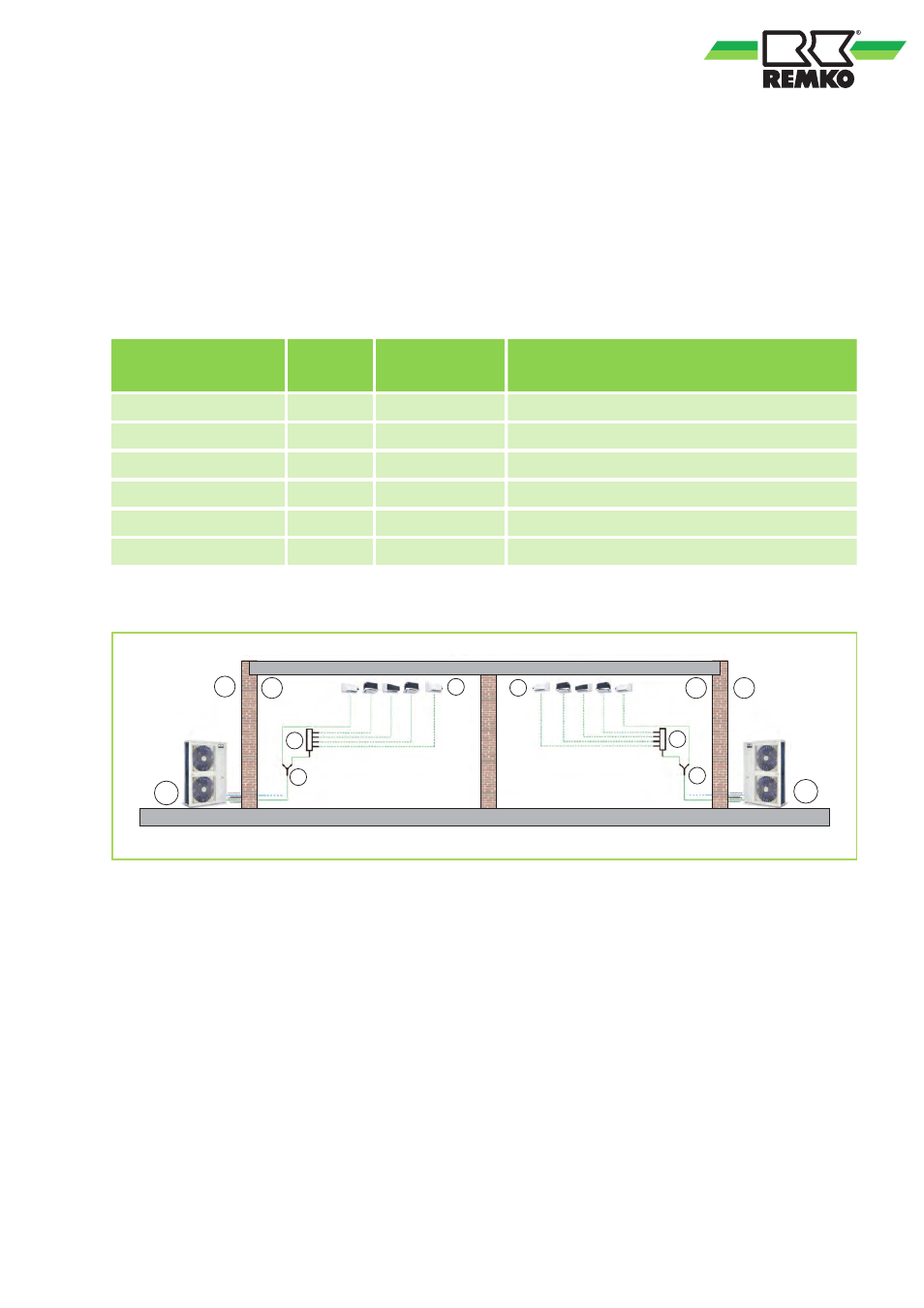

Abb. 11: Anschlussmöglichkeiten in einer Etage
A: Außenbereich
B: Innenbereich
1a: Außenteil Kreis 1
1b: Außenteil Kreis 2
2: Innengeräte der Serien MVD bzw. MVW
3: Verteiler
4: Y-Verteiler
