Berechnung der Kältemittelzusatzfüllung
Die nachzufüllende Kältemittelmenge hängt von der Dimensionierung und Länge aller Flüssigkeitslei-
tungen sowie der Anzahl der verwendeten Y-Stücke und Sammelverteiler ab. Nachfolgend finden Sie ein
Beispiel sowie eine Blankozeichnung zur Ermittlung der nachzufüllenden Kältemittelmenge.
A
B 2
3
3
B 2
7m 1/4“ 8m 3/8“ 9m 1/4“
6m 1/4“ 7m 3/8“ 8m1/4“ 8m 3/8“
2m 3/8“
27m 3/8“
4
1

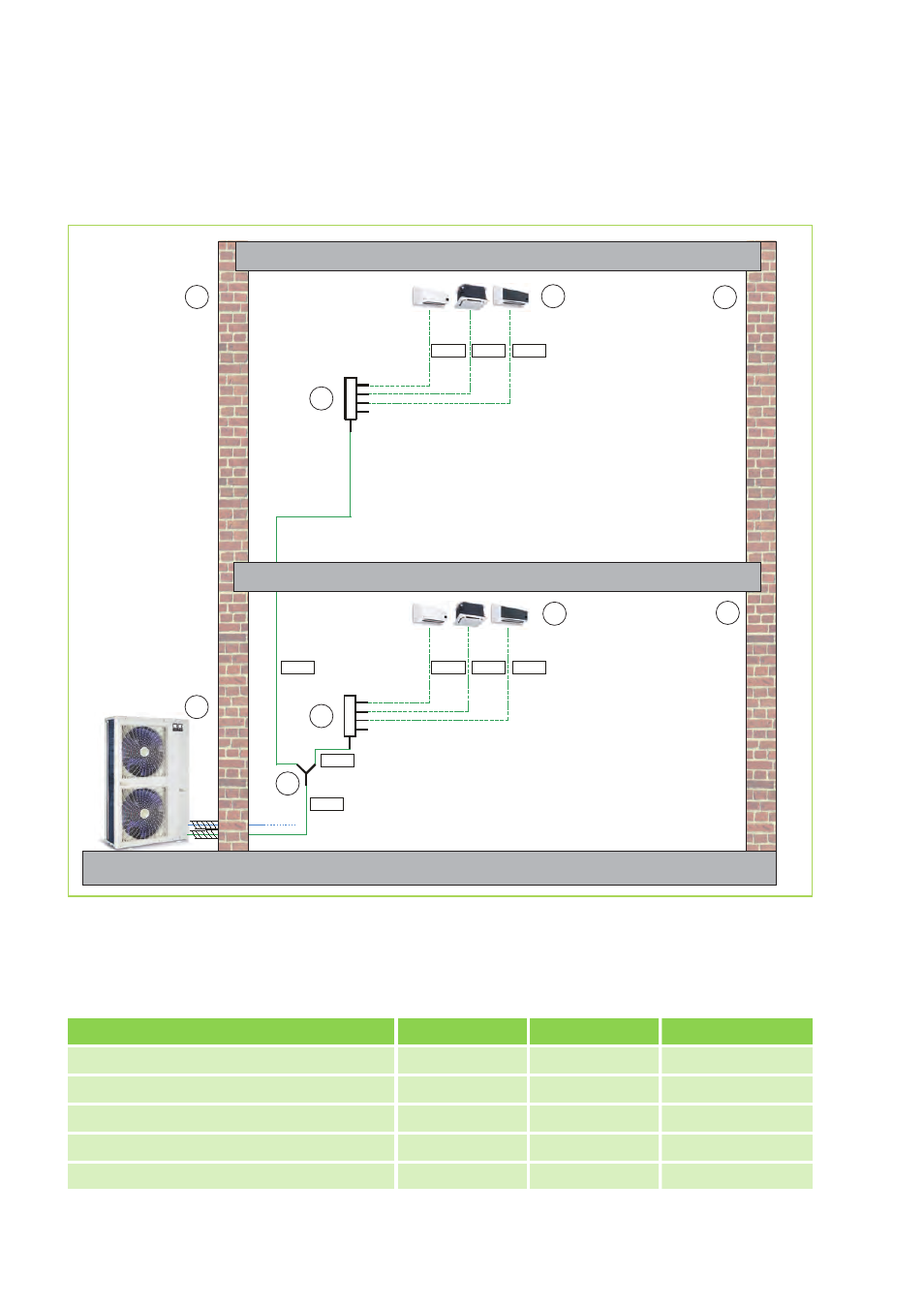

Abb. 23: Beispielkombination für die Berechnung der Kältemittelzusatzfüllung für einen Kreis
A: Außenbereich
B: Innenbereich
1: Außenteil
2: Innengeräte der Serie MVD bzw. MVW
3: Verteiler
4: Y-Stück
Komponente Anzahl Füllfaktor Zusatzfüllmenge
Länge der Flüssigkeitsleitung 1/4" 30 m 0,023 kg/m 0,96 kg
Länge der Flüssigkeitsleitung 3/8" 52 m 0,060 kg/m 3,12 kg
Anzahl Sammelverteiler in Flüssigkeitsleitung 2 0,1 kg/Stück 0,2 kg
Anzahl Y-Stücke in Flüssigkeitsleitung 1 0,1 kg/Stück 0,1 kg
Summe 4,11 kg
