Elektrisches Schaltschema MVV 2000 DC Duo
L3
L2
L1
CN204
CN205
CN206
L1 CN200
CN201
CN202
L2
L3
CN203
N
FILTER-8R0.D.1.1-1 202302141048 (1.5) 2012-10-10
3
4
CN214
CN213
CN209 CN210
CN212
CN211
CN150
RY1
FUSE1 / T250V/8A
CN208 CN207
4
1
2
3
9
10
11
5
6
7
8
12
13

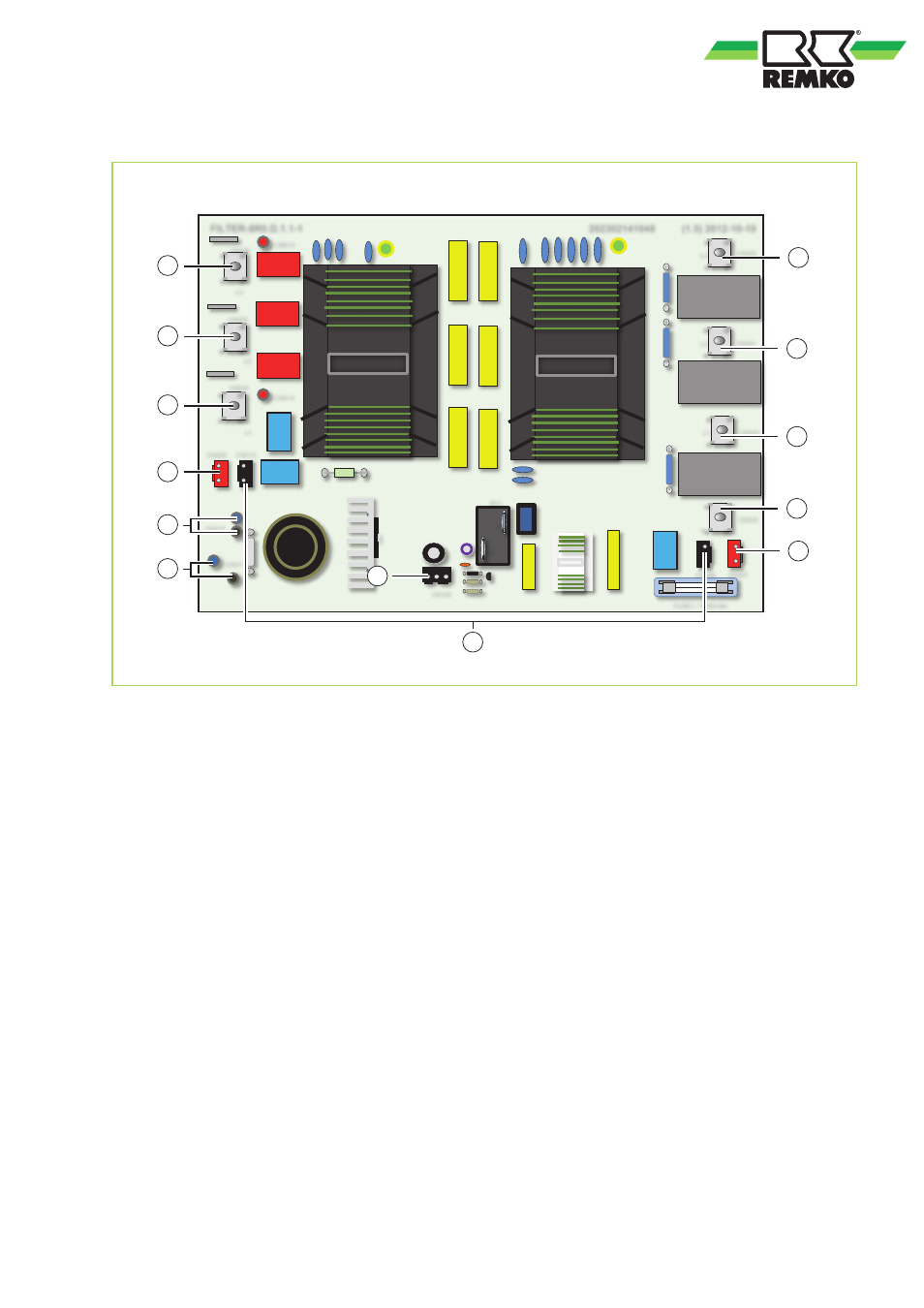

Abb. 37: Elektrisches Schaltschema MVV 2000 DC Duo Leistungsplatine
1: Verbindung mit dem Dreiphasen-Wechselrichter
(Kontakt: 1)
2: Verbindung mit dem Dreiphasen-Wechselrichter
(Kontakt: 2)
3: Verbindung mit dem Dreiphasen-Wechselrichter
(Kontakt: 3)
4: Verbindung zur Steuerplatine (Kontakt: CN 41)
5: Verbindung zur IPM-Platine (Kontakt: CN 2)
6: Verbindung zur Verteilungsplatine
(Kontakt: CN 101)
7: Verbindung zur Steuerplatine (Kontakt: CN 150)
8: Miteinander verbunden
9: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L3)
10: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L2)
11: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: L1)
12: Verbindung mit dem Klemmenblock Netzzulei-
tung (Kontakt: N)
13: Verbindung zur Steuerplatine (Kontakt: CN 250)
