18
REMKO ATR-3
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Montage
Regler
Die elektronische Temperaturregelung ist
für eine Wandmontage mit Aufputzka-
beleinführung geeignet.
Die Regelung ist an einer für Einstel-
lungsarbeiten gut zugänglichen Stelle,
außerhalb von Verkehrswegen anzu-
bringen.
Sie ist, wenn allgemein zugänglich, vor
unbefugter Betätigung zu schützen.
Die Montage der Regelung wird mittels
der mitgelieferten Bohrschablone
vereinfacht.
Die Befestigungspunkte können auch
der nachfolgenden Skizze (Seite 19) ent-
nommen werden.
Das Befestigungsmaterial ist bauseits
beizustellen.
Nach erfolgter Montage werden die
installierten Leitungen, nach Entfernen
der vorgeprägten Blinddurchführungen,
durch die beigefügten Verschraubungen
von unten in das Gehäuse eingeführt.
Temperaturfühler
Um eine Differenztemperatur messen zu
können, sind 2 KTY – Temperaturfühler
erforderlich.

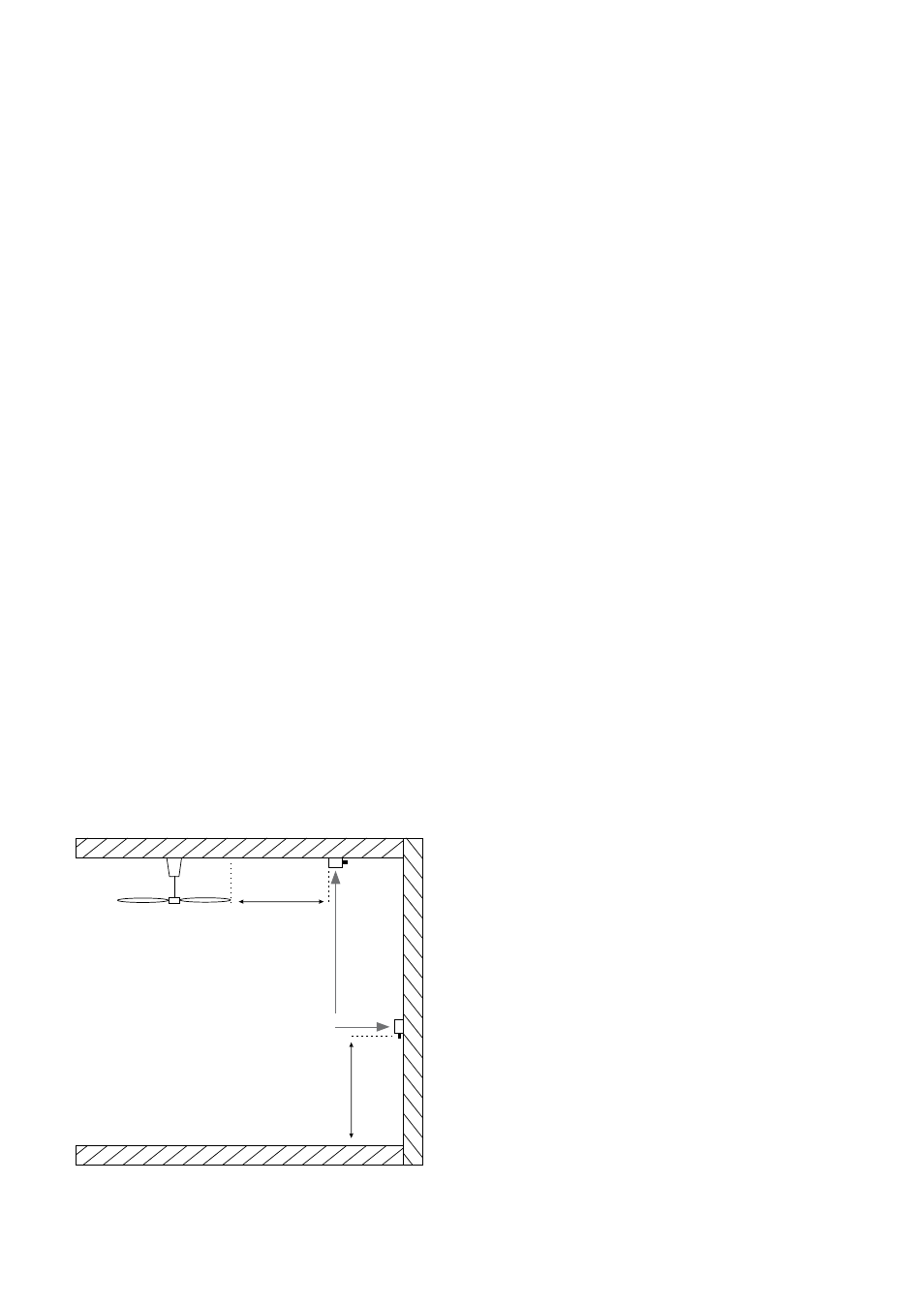

Der obere Temperaturfühler wird im
Deckenbereich installiert und sollte einen
Mindestabstand von 3 m zum Decken-
ventilator haben.
Vermeiden Sie Montageorte in der Nähe
von Zu- oder Abluftkanälen.
Der untere Temperaturfühler wird in ei-
ner Höhe von ca. 1,5 - 2 m angebracht
und sollte nicht im direkten Strömungs-
bereich des Deckenventilators liegen.
Wird der Temperaturfühler auf einer
kalten Außenwand montiert, ist bauseits
zwischen der Wand und dem Fühler eine
Dämmplatte vorzusehen.
Die Temperaturfühler werden mit zwei-
adrigen Leitungen an die Regelung an-
geschlossen.
Die Anschlüsse sind verpolungssicher.
Achten Sie auf eine korrekte Klemmen-
belegung:
Temperaturfühler „UNTEN“
Klemmen 5 + 6
Temperaturfühler „OBEN“
Klemmen 6 + 7.
Angaben zur Überprüfung des funkti-
onsmäßigen Betriebes der KTY - Tempe-
raturfühler:
bei 20°C: Widerstandswert ca. 1879 Ω
bei 30°C: Widerstandswert ca. 2035 Ω
Deckenventilator
Temperaturfühler
min.3 m
1,5.....2,0 m
