Bedienelemente, Legende – REMKO ATR-3 Benutzerhandbuch
Seite 5
5

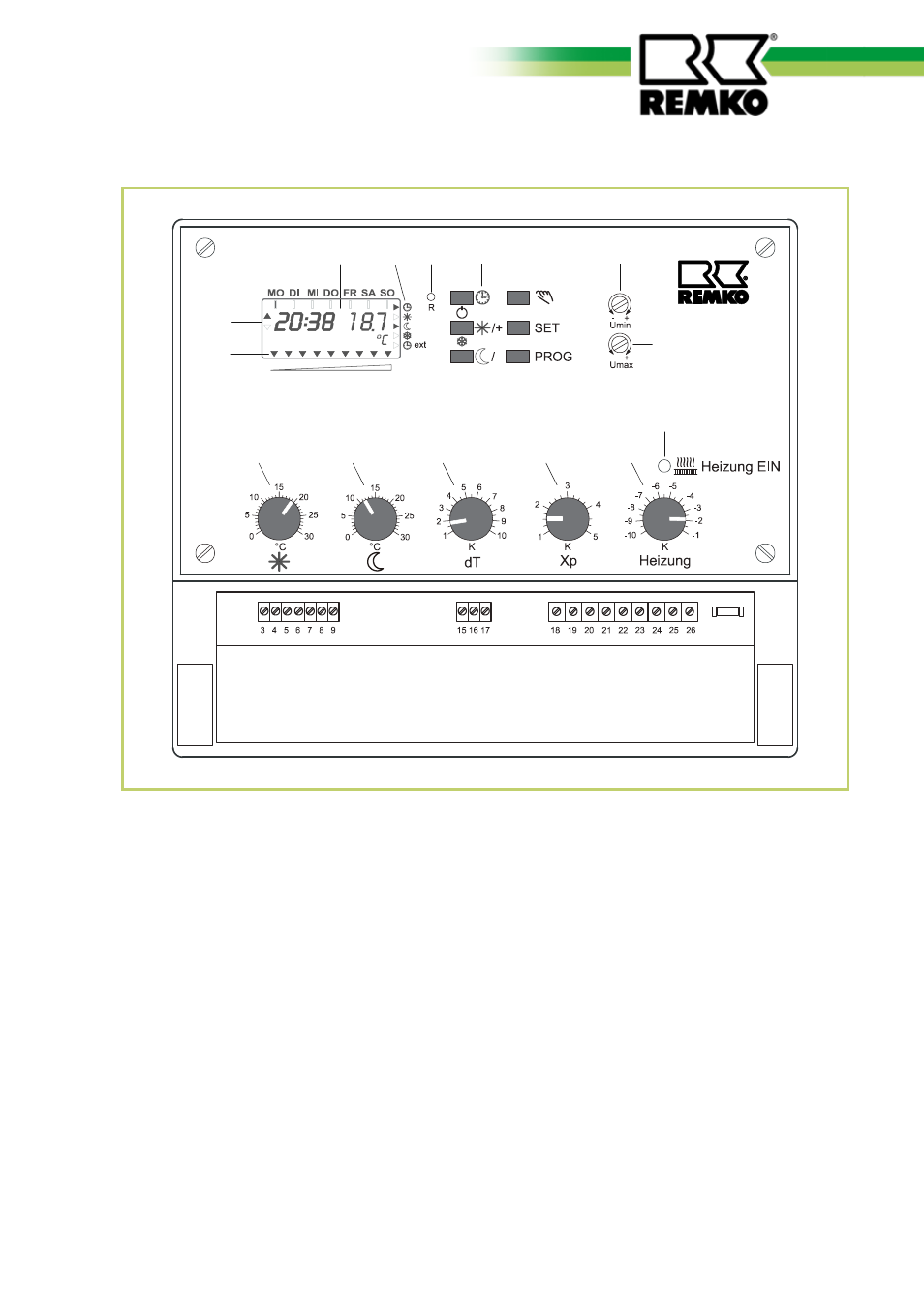

Bedienelemente
5
4
3
2
1
7
9
10
11
12
14
15
6
6,3 A
träge
8
Legende:
1 = Einstellknopf für die Tagtemperatur (Solltemperatur)
2 = Einstellknopf für die Nachttemperatur (Solltemperatur)
3 = Einstellknopf für die Differenztemperatur (Raum zur Decke)
4 = Einstellknopf für den Proportionalregler
5 = Einstellknopf für den Einschaltpunkt der Heizung
6 = LED Anzeige Heizung „EIN“
7 = Einstellknopf für die Maximaldrehzahl der Deckenventilatoren
8 = Einstellknopf für die Mindestdrehzahl der Deckenventilatoren
9 = Programmtasten (Programmierung der Uhr, Wahl der Betriebsart)
10
= Reset - Taste (versenkt)
11
= Indikatoren für die Betriebsarten
12
= Display der Wochenschaltuhr
14
= Indikatoren für Heizen / Kühlen (nur bei Proportionalregelung 1 Fühler)
15
= Indikatoren für die Ventilatorleistung
