Weitere Ausstattungsmerkmale
Parallel zum Phasenanschnitt wird ein
Analogausgang (0-10V) mit ange-
steuert. Dieser kann zur Steuerung von
Klappen verwendet werden.
Mit dem Einschalten der Mindestspan-
nung am Phasenanschnitt wird zusätzlich
ein potentialfreier Kontakt geschaltet.
Wird die Last (Ventilator) durch einen
Defekt vom Regelgerät (Zusatzrelais)
getrennt, schaltet auch das Hilfsrelais
ab. Der Analogausgang wird weiter in
Abhängigkeit der Regelabweichung
ausgesteuert.

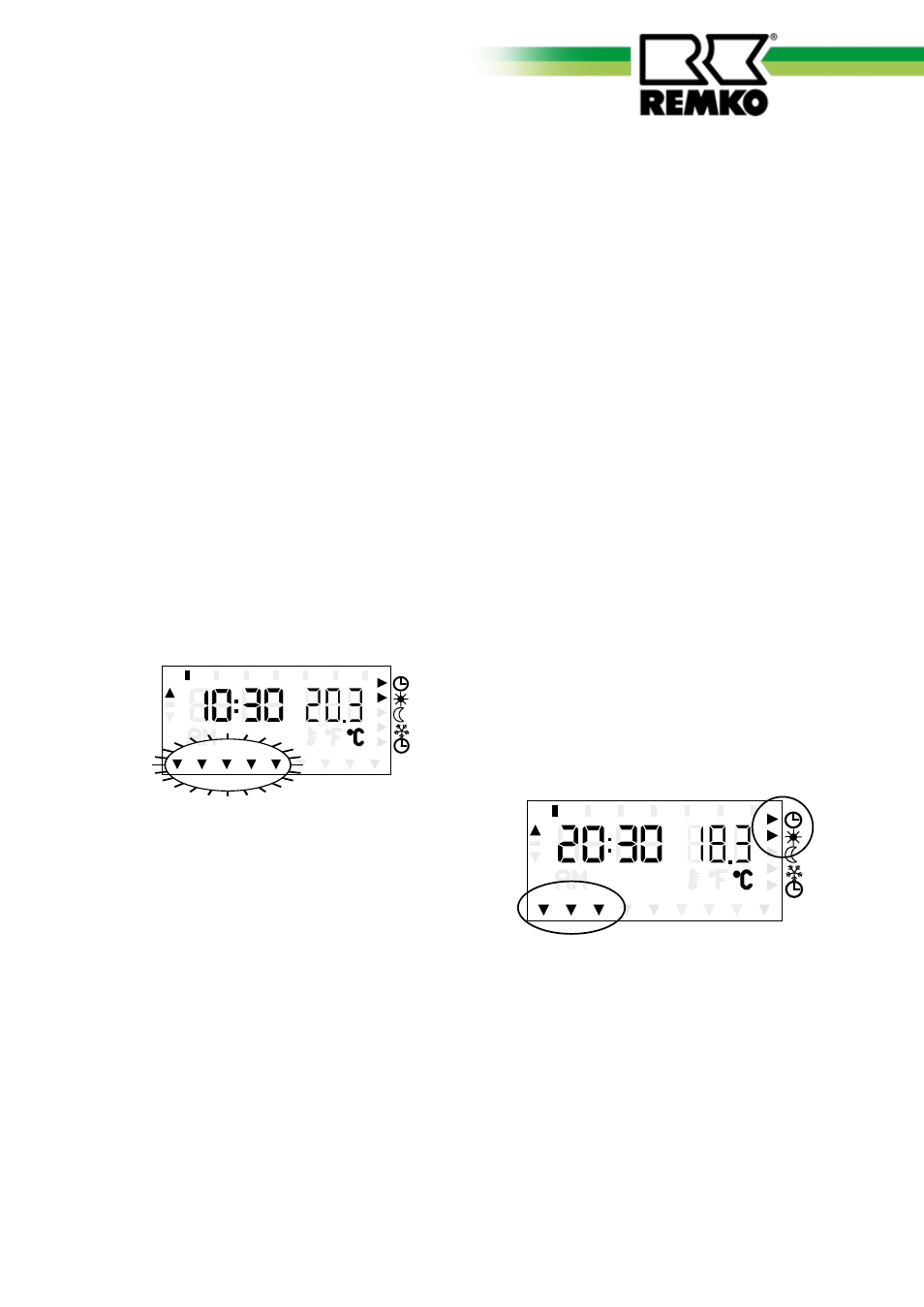

Die fehlende Last wird durch die blin-
kende Aussteuerungsanzeige (Pfeile am
unteren Displayrand) angezeigt.
Deckenventilatoren
Unterschreitet die Raumtemperatur
den am Drehknopf „Tagtempera-
tur“ [1] oder „Nachttemperatur“ [2]
eingestellten Sollwert, wird der/die
Deckenventilator(en) freigegeben.
Ein Anlauf erfolgt jedoch erst an, wenn
die zweite Temperatur (Deckentempe-
ratur) um den am Drehknopf „Tempe-
raturdifferenz“ [3] eingestellten Wert
höher liegt als die Raumtemperatur.
Der(die) Ventilator(en) dreht(en) sich mit
minimaler Drehzahl.
ext.
MO DI MI DO FR SA SO
Diese Drehzahl kann am Drehknopf
„U/min“ [8] eingestellt werden.
Mit steigender Temperaturdifferenz
steigt die Drehzahl an, bis sie nach
Durchlaufen des Proportionalbandes;
welches am Drehknopf „Xp“ [4] einge-
stellt wird, das Maximum erreicht hat.
Die maximale Drehzahl wird am Dreh-
knopf „U/max“ [7] eingestellt.
LCD-Anzeige
Der Regler besitzt eine LCD-Anzeige.
Hier werden die Uhrzeit, der Wochen-
tag und die aktuelle Isttemperatur am
Raumfühler angezeigt.
Durch Druck auf die Taste „SET“ wird
die Temperatur am Deckenfühler für ca.
3 Sekunden angezeigt.
Mit den Dreiecken am unteren Display-
rand wird die aktuelle Aussteuerung des
Spannungsausganges (Phasenanschnitt)
für die Deckenventilatoren angezeigt.
Ebenso werden die unterschiedlichen
Betriebsarten (Automatik, Tagprogramm,
usw.) über die jeweiligen Indikatoren
angezeigt.
ext.
MO DI MI DO FR SA SO
