8 Abgasanschluss
8.1 Allgemeine Hinweise
Die Geräte arbeiten mit einem geschlossenen Ver-
brennungskreislauf. Das Gebläse befindet sich vor
dem Wärmetauscher.
Die Abgasabführung bzw. Verbrennungsluftzufüh-
rung muss unter Beachtung der jeweiligen örtli-
chen Vorschriften geplant und ausgeführt werden.
Eine Außenwandinstallation ist außerdem vor
Beginn der Montage mit dem zuständigen Bezirks-
schornsteinfegermeister abzustimmen. Die Klassi-
fizierung der unterschiedlichen Installationsvari-
anten erfolgt gemäß der europäischen Norm EN
1020 bzw. DVGW-TRGI Richtlinie 2008 und ist in
der werkseitig gelieferten Ausführung Bestandteil
der EG-Zulassung.
Die Installation der Abgas- und Zuluftrohre kann
auf unterschiedliche Weise erfolgen.
Z.B. Gasfeuerstätte Typ B:
Der Verbrennungskreislauf ist gegenüber der
Umgebung, in der er installiert worden ist, nicht
dicht. Die Verbrennungsluft wird direkt aus dem
Aufstellraum entnommen.
Diese Variante darf nur in Räumen installiert
werden, die mindestens eine Tür ins Freie oder ein
Fenster, das geöffnet werden kann und einen
Rauminhalt von mindestens 4 m³ je kW Gesamt-
nennwärmeleistung des Gerätes haben; oder eine
ins Freie führende Verbrennungsluftöffnung von
mindestens 150 cm² oder zwei Öffnungen von min-
destens je 75 cm² freien Querschnitt aufweisen.
Z.B. Gasfeuerstätte Typ C:
Der Verbrennungskreislauf ist dicht gegenüber der
Umgebung in der er installiert ist. Die Verbren-
nungsluft wird von außen zugeführt.
Die Geräte dürfen nur mit geeigneten Abgaslei-
tungen betrieben werden. Die werkseitig als
Zubehör lieferbaren Komponenten entsprechen
serienmäßig allen Anforderungen.
HINWEIS!
Die Verwendung von Kunststoff-Abgaslei-
tungen ist nicht zulässig.
Die Abgasrohre benötigen keine spezielle Wärme-
dämmung um die Bildung von Kondenswasser zu
verhindern, da das Gerät zum Auffangen von Kon-
denswasser geeignet ist. Das anfallende Kondens-
wasser wird über die Zentrale Kondenswasser-Ent-
sorgung abgeführt.

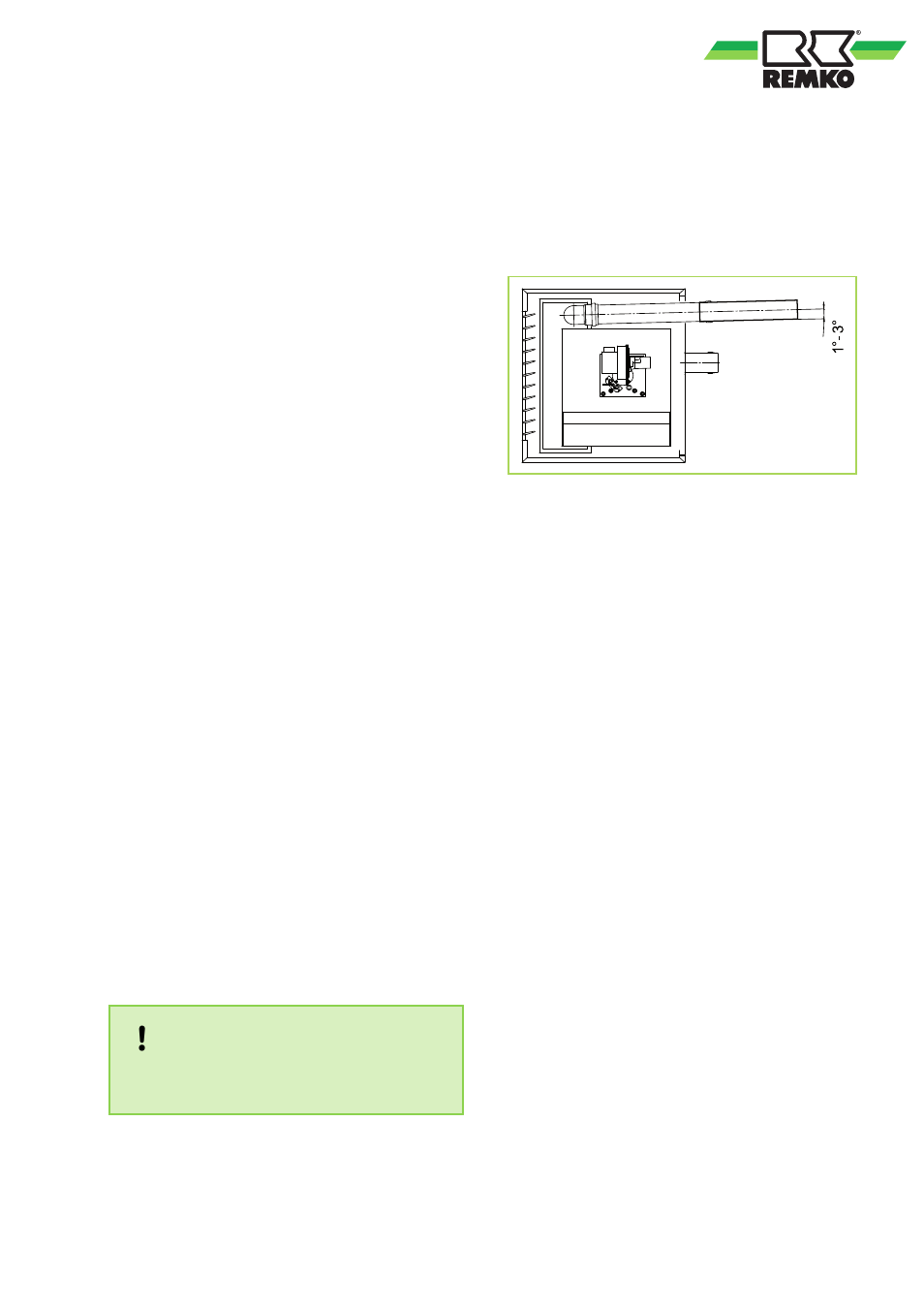

Abb. 24: Seitenansicht / Brennerseitig
Die waagerechten Abgasabschnitte können mit
einer leichten Neigung von 1°- 3° zum Gerät instal-
liert werden. Das anfallende Kondenswasser wird
dann über die Zentrale Kondenswasser-Entsor-
gung abgeführt.
Da die REMKO GPC Geräte kondensierend sind,
ist für die Abgasableitung folgendes Material zu
verwenden:
- Aluminium mit 1,5 mm Wandstärke oder mehr;
- Rostfreier Stahl mit 0,6 mm Wandstärke oder
mehr, der einen Kohlenstoffgehalt von 0,2% oder
darunter aufweisen muss. Um den Austritt von
Abgasen zu vermeiden sind nur Rohre mit Rohr-
dichtung zu verwenden. Die Dichtung muss für
eine Temperatur bis 160°C geeignet sein.
Anleitung zur Auswahl
Ist das Abgas Endstück nicht direkt an das Gerät
angeschlossen, sondern sind längere Abgaswege
zu überwinden, so muss entsprechend der ges.
Länge und Geometrie der Abgasführung sicherge-
stellt werden, dass die End- und Verlängerungs-
stücke sowie auch die Bögen den richtigen Durch-
messer aufweisen.
Nach Festlegen der Abgasführung ist der Druck-
verlust für das jeweilige Gerät zu bestimmen.
Der Druckverlust ist für jedes Gerät anders, da der
Abgasmassenstrom Leistungsabhängig ist.
Die ermittelten Druckverluste der einzelnen Abgas-
komponenten addieren und sicherstellen, dass die
Summe nicht über dem Wert liegt, der für den ein-
zusetzenden Gerätetyp verfügbar ist.
