11.3 Austausch der Steuerplatine
Beim Austausch der Steuerplatine müssen einige
Kontrollen durchgeführt und Parameter eingestellt
werden.
Die Programmierung der Parameter A1, A2 und
A3 ist unbedingt erforderlich, da die Ersatz-Steuer-
platinen neutral geliefert werden.
Jedem Gas-Brennwert-Heizautomaten liegt eine
entsprechende technische Beschreibung mit den
zuvor werkseitig programmierten Standardwerten
bei.
Halten Sie diese Liste mit jeder bauseitig ange-
passten Veränderung immer auf dem neuesten
Stand, so dass die Ersatz-Steuerplatine wieder
entsprechend programmiert werden kann.
Überprüfung der Hardware- Konfiguration der
Steuerplatine
Kontrolle für den Betrieb mit Temperaturregelung
ATR-6:
Die Brücke NTC/ VAN muss auf NTC stehen und
der CR Schalter auf ON, siehe Abbildung unten
(zum Innenrand der Steuerplatine hin).
Diese Konfiguration ist nötig, um die ordnungsge-
mäße Funktion der NTC-Fühler zu gewährleisten.
1
2

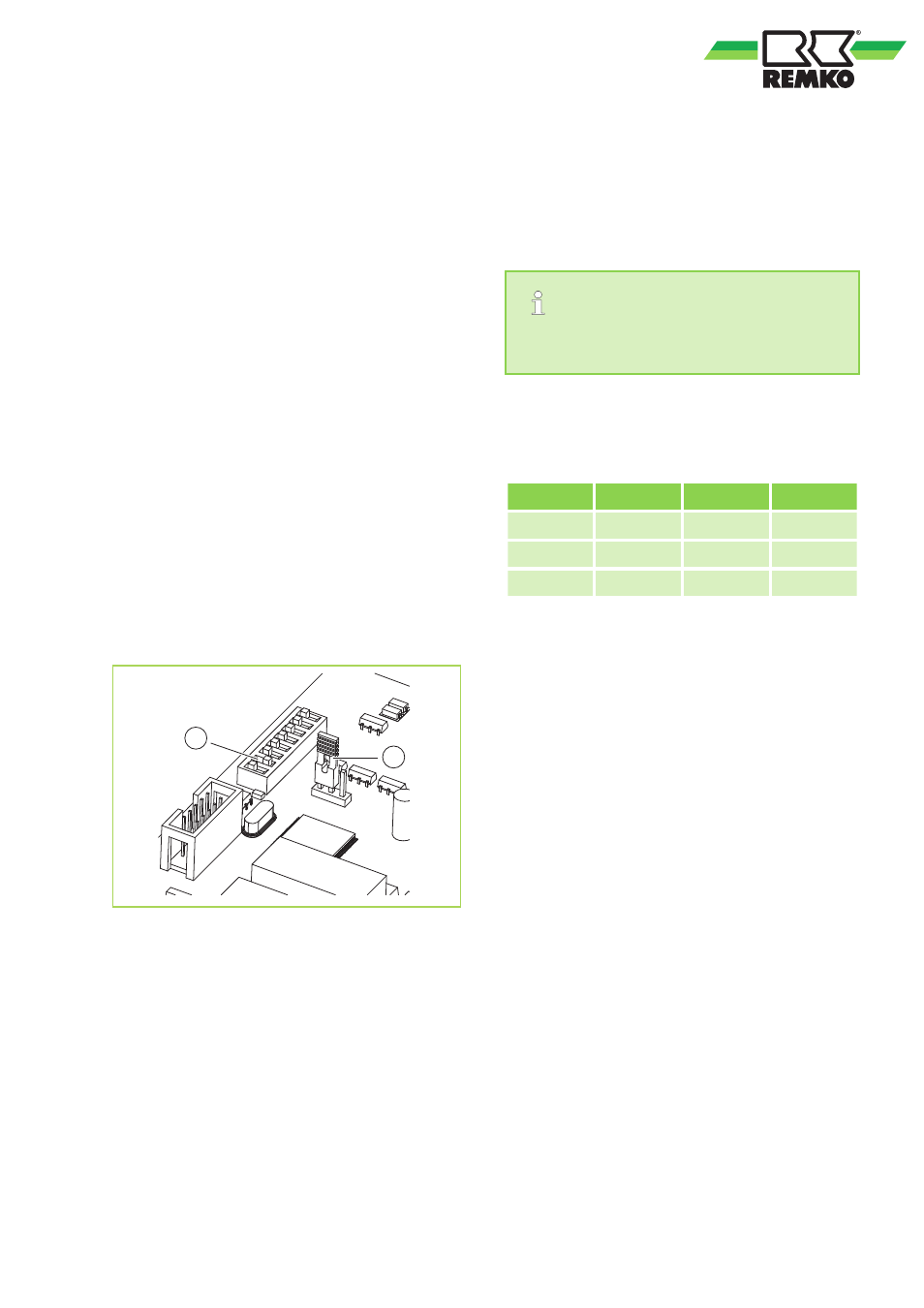

Abb. 36: Hardware-Konfiguration auf der Platine
1 Brücke muss auf NTC stehen
2 CR-Schalter muss auf ON stehen
Programmierung der Parameter
Die Programmierung erfolgt ausschließlich über
die Temperaturregelung ATR-6 oder ATR-6 G. Die
unbedingt zu programmierenden Parameter sind:
A1, A2 und A3. Diese bestimmen die korrekte Ver-
brennung und Wärmeleistung des installierten
Wand-Heizautomaten.
Bei den Ersatzplatinen sind die Parameter A1,
A2 und A3 nicht vorprogrammiert.
In der Tabelle unten sind die Werte, die je nach
Gerätemodell eingestellt werden müssen, ange-
geben.
Modell A1 A2 A3
GPC 35 27 88 70
GPC 55 29 97 70
GPC 75 28 97 70
Das Einstellen der Parameter ist im Ä Kapitel 4.1
„Parametertabelle der GPC-Steuerplatine“
auf Seite 18 beschrieben.
