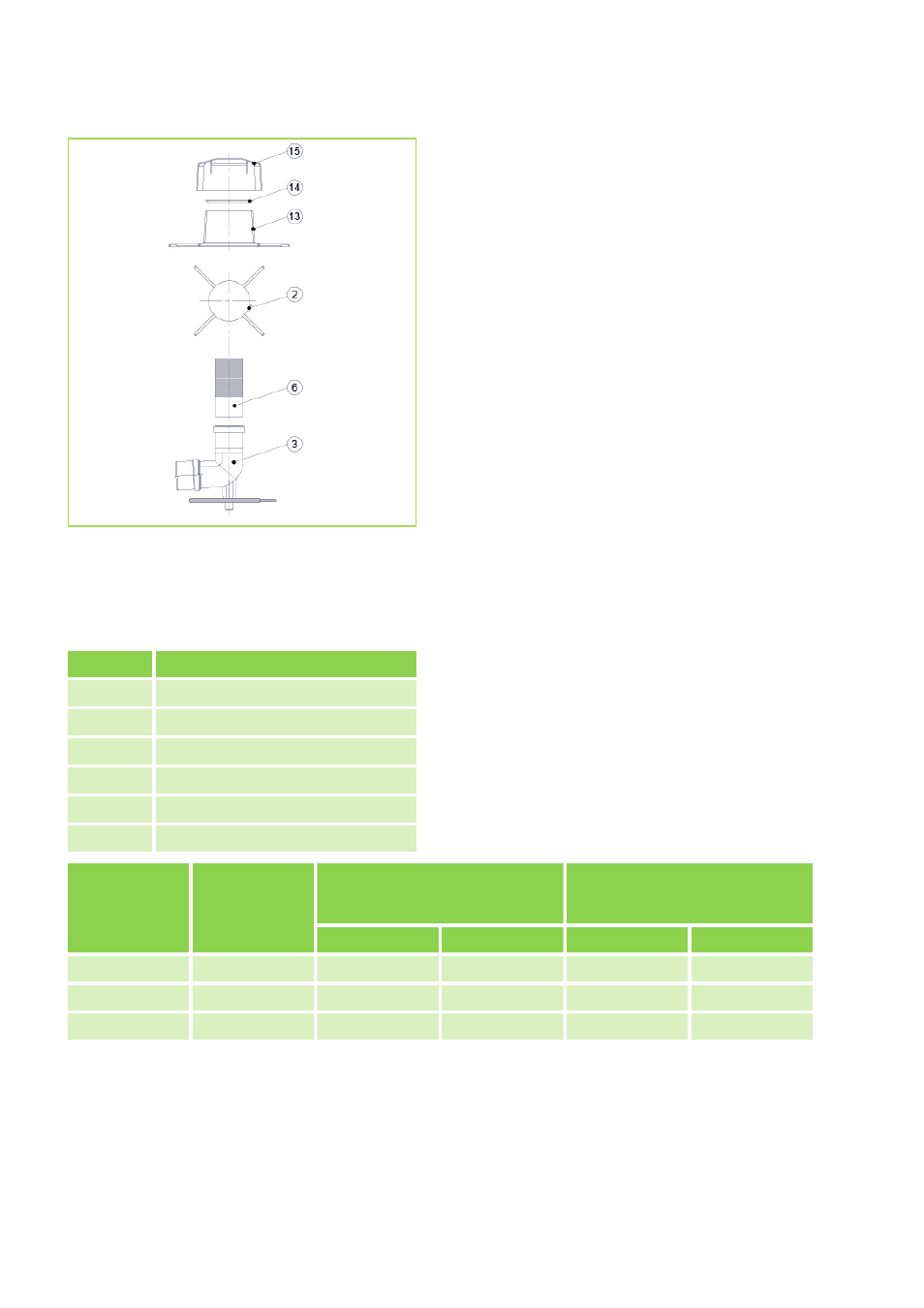

Abb. 59: Detail-Zeichnung Befestigung Schachtab-

deckung

Legende zu Abb. 59

Kürzel

Bedeutung

2

Abstandhalter

3

Stützbogen mit Auflager

6

Abgasrohr, flexibel

13

Unterteil Schachtabdeckung

14

Flexrohrklemme

15

Abdeckhaube

Überprüfung der Abgasleitung

Der Bezirksschornsteinfeger prüft die Dichtheit der

Abgasleitung mittels Druckprüfung.

Max. Rohrlängen

Berechungstabelle gem. DIN EN 13384 (30 Pa

Förderdruck) für Kondensations-Glasrohr-Wär-

metauscher

Verbindungsleitung und Steigleitung aus PP Typ B

- 120°C, Innenwandrauhigkeit 1 / 3 mm.

Max. Bauhöhen der Abgasleitung für die Konden-

sations-Glasrohr-Wärmetauscher in Kombination

mit dem REMKO HotHybrid.

Grundwert der Berechnung ist die Auslegung nach

Angaben des Herstellers. Die Verbindungsleitung

ist wie folgt pauschal aufgebaut:

Wirksame Höhe der Verbindungsleitung 0,1 m

Gesamtlänge der Verbindungsleitung 1,0 m

Widerstände: 1x Umlenkung 87° mit Reinigungs-

öffnung, 1x87°- Kaminanschlussbogen

Jeder weitere 87°-Bogen verringert die Bauhöhe

um je 1m

Die Angaben sind Richtwerte für die raum-

luftabhängige sowie raumluftunabhängige

Betriebsweise und bedürfen in Grenzfällen der

Berechnung nach EN 13384.

Gerätetyp

REMKO

HotHybrid

Nennwärme-

leistung in kW

Maximale Bauhöhe in Metern

bei Nennweite DN 80 sowie DN

80/125:

Maximale Bauhöhen in Metern

bei Erweiterung im senkrechten

Teil auf Nennweite DN 100:

starr

flexibel

starr

flexibel

150

15

30

30

180

18

30

28

220

22

28

18

30

30

Förderdruck hinter Glasrohr-Wärmetauscher = 30 Pa

(berechnet nach DIN EN 13384 mit Programm Aladin, Schachtverlauf im Freien und Kaltbereich < 5 Meter)

REMKO HotHybrid

56
