REMKO GPA 60 - Handbuch (Seite 26)

26

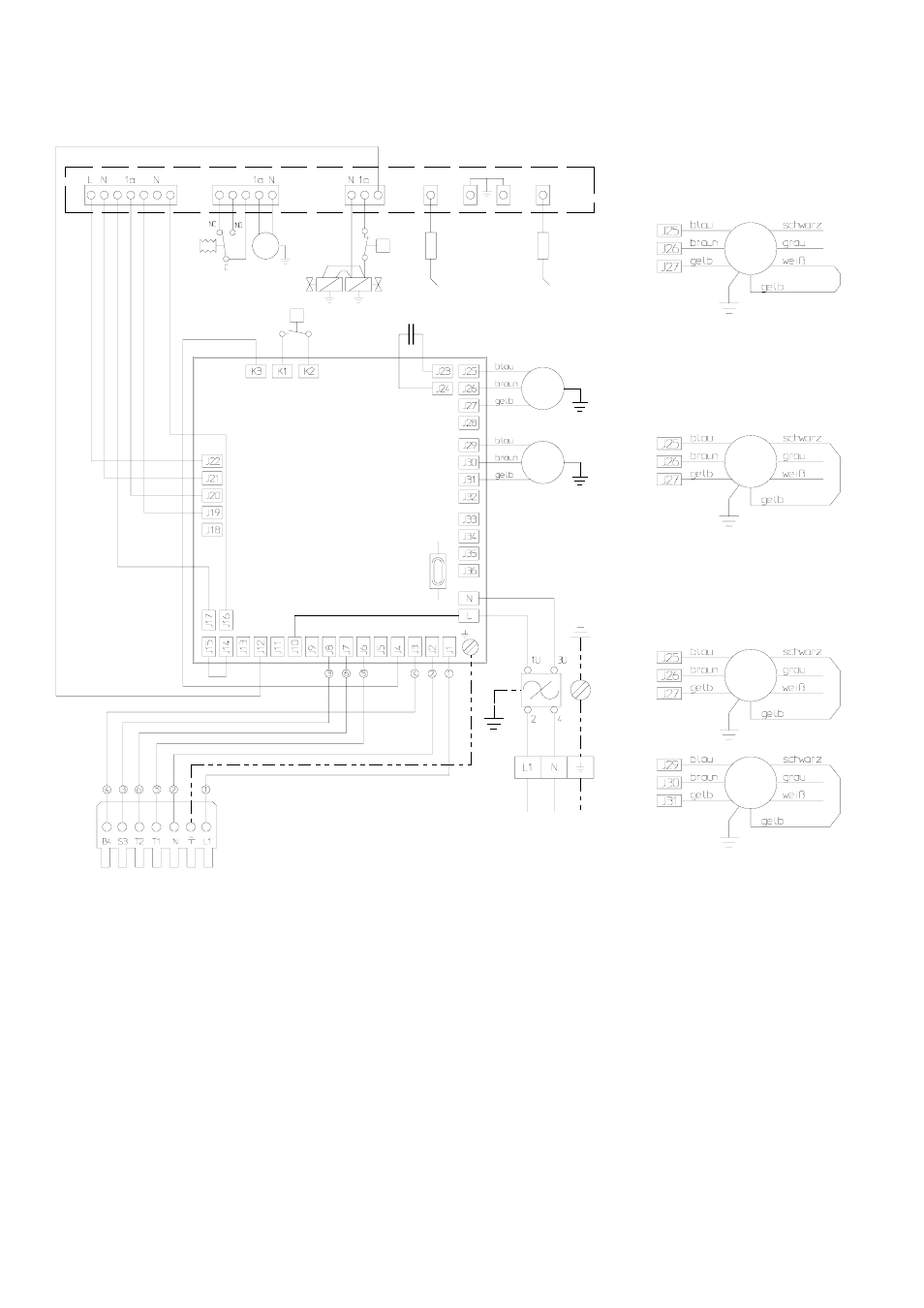

Elektrisches Anschlußschema GPA 25-C - 60-C
C1 = Kondensator Umluftventilator
EF = Entstörfilter
EP = Elektroplatine
F1 = Sicherung 2A
I = Ionisationselektrode
J1-J6 = Steckanschlüsse an der
Steuer- und Kontrollausrüstung
KL = Klemmleiste (Netzanschluß)
M = Abgasventilator
M1 = Umluftventilator 1
M2 = Umluftventilator 2 (nur GPA 60-C)
MV = Gasmagnetventil(e)
P = Unterdruckwächter
SK = Steuer- und Kontrollausrüstung
STB = Sicherheitstemperaturbegrenzer
TR = Ventilatorthermostat
WS = Steckdose 7-polig (für Schaltgerät)
Z = Zündelektrode
ϑ
ϑ P I Z
C1
STB
M1
TR
M2
MV
M
J1 J2 J3 J5 J6
EP
F1
KL
EF
N L1 PE WS
SK
Netzanschluß
230V/1~ 50Hz
Diese Steckverbindung darf nur
zum Anschluß der REMKO -
Schaltgeräte benutzt werden.
Ventilatoranschluß
GPA 25-C
Ventilatoranschluß
GPA 40-C
Ventilatoranschluß
GPA 60-C
M1
M1
M1
M2
