8
Abgasab-/ und Verbren-
nungsluftzuführung
Die Abgasabführung bzw. Verbrennungsluftzuführung
muß unter Beachtung der jeweiligen örtlichen Vorschrif-
ten geplant werden. Die Installation ist außerdem vor
Beginn der Montage mit dem zuständigen Bezirks-
schornsteinfegermeister abzustimmen.
Die Klassifizierung der unterschiedlichen Varianten
erfolgt gemäß der europäischen Norm EN 1020 bzw.
DVGW-TRGI Richtlinie 86/96 und ist in der werkseitig
gelieferten Ausführung Bestandteil der EG-Zulassung.
◊ diese Variante darf in Räumen installiert werden, die
mindestens eine Tür ins Freie oder ein Fenster, das
geöffnet werden kann und einen Rauminhalt von
mindestens 4 m³ je kW Gesamtnennwärmeleistung
des Gerätes haben
◊ oder eine ins Freie führende Verbrennungsluftöff-
nung von mindestens 150 cm² oder zwei Öffnungen
von mindestens je 75 cm² freien Querschnitt aufwei-
sen.

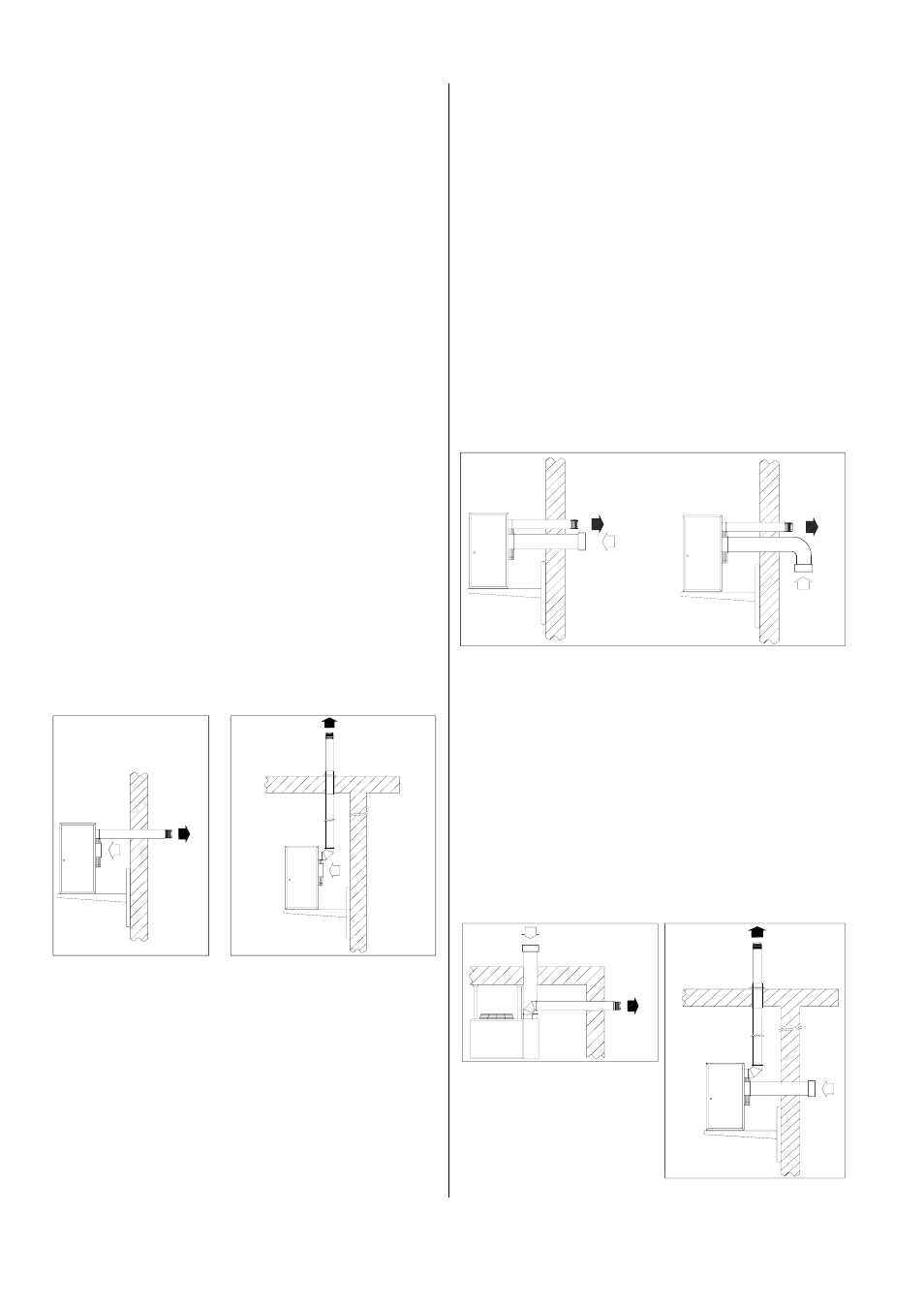

Abb. 5
schematische
Seitenansicht
Abb. 6
schematische
Seitenansicht
schematische
Draufsicht
Abb. 8
schematische
Seitenansicht
Abb. 9
Gasfeuerstätte Typ C
52
Der Verbrennungskreislauf ist dicht gegenüber der Um-
gebung in der er installiert ist.
Die Verbrennungsluft wird von außen zugeführt.
Die Führung der Abgase kann in zwei Varianten erfolgen:
a) Die Abgasab- und Verbrennungsluftzuführung wird
horizontal durch verschiedene Außenwände des
Aufstellraumes geführt (Abb. 8).
b) Die Abgasabführung erfolgt, wenn das Dach gleich-
zeitig Decke ist, vertikal über das Dach. Die
Verbrennungsluftzuführung erfolgt dann horizontal
durch die Außenwand (Abb. 9).
Gasfeuerstätte Typ B
22
Der Verbrennungskreislauf ist gegenüber der Umge-
bung, in der er installiert worden ist, nicht dicht.
Die Verbrennungsluft wird direkt aus dem Aufstellraum
entnommen.
Die Führung der Abgase kann in zwei Varianten erfolgen:
a) mit Hilfe einer horizontalen Rohrleitung (Außen-
wandinstallation) gerade durch die Außenwand
(Abb. 5) oder,
b) wenn das Dach gleichzeitig Decke ist, mit einer
vertikalen Rohrleitung über das Dach (Abb. 6).
Beachten Sie bei dieser Installationsvariante unbe-
dingt die folgenden, wichtigen Hinweise.
Bei dieser Installationsvariante muß eine ausreichende
Belüftung des Aufstellraumes sichergestellt sein, um die
korrekte Zufuhr von Verbrennungsluft zu gewährleisten.
Dies geschieht durch Öffnungen in den Wänden des
Raumes. Die in den Sicherheitsnormen festgelegten
Abmessungen und Eigenschaften müssen eingehalten
werden.
Es sind insbesonders aus DVGW-TRGI 86 Abschn.
5.2.2. und TRF Abschn. 7.2.2. zu beachten.
Der Verbrennungskreislauf ist dicht gegenüber der Um-
gebung in der er installiert ist.
Die Verbrennungsluft wird von außen zugeführt.
Die Rohre verlaufen horizontal durch die Außenwand.
Die Rohrenden müssen innerhalb eines Quadrates mit
einer Kantenlänge von max. 50 cm liegen (Abb. 7).
Gasfeuerstätte Typ C
12
Abb. 7
Die Installation der Abgas- und Zuluftrohre kann auf
unterschiedliche Weise erfolgen.
Bei der Außenwandmontage nach Typ C
12
sind evtl.
auftretende Witterungseinflüsse zu berücksichtigen.
Die Verbrennungsluftzuführung ist ggf. mit einem
90° Bogen zu versehen, um das Ansaugen von Ab-
gasen zu verhindern (Abb. 7).
schematische
Seitenansicht schematische
Seitenansicht
mit 90° Bogen
