10

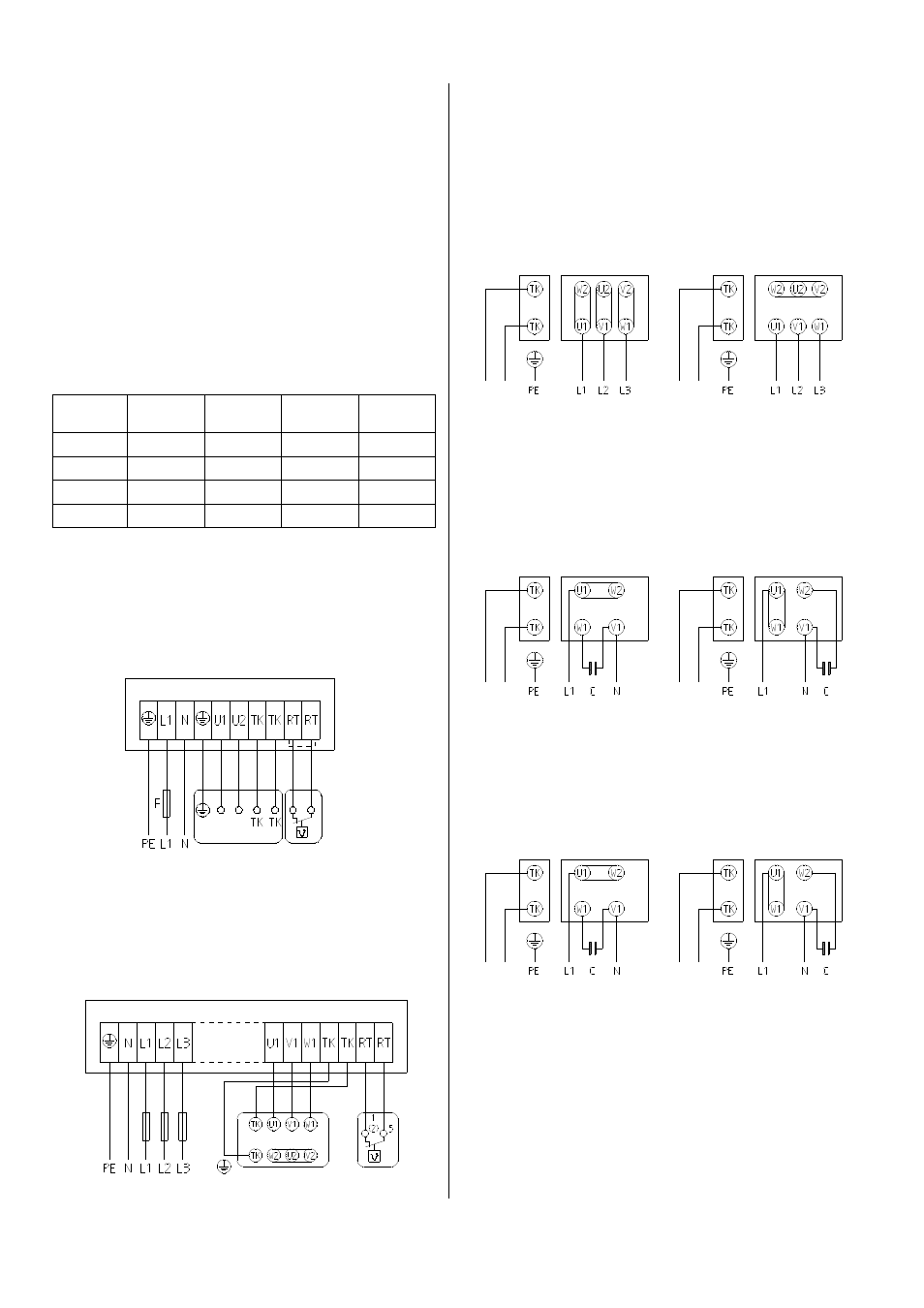

∆ - Schaltung Y - Schaltung
Linkslauf Rechtslauf
Einphasen - Wechselstrommotor mit
Betriebskondensator und Thermokontakten
5-stufige Steuergeräte für Wechsel- und Drehstrom mit
Betriebsmeldeleuchte. Motorschutz durch Anschluss
von Thermokontakten. Im Störfall (bei Auslösen der
Thermokontakte) fällt das geräteinterne Hauptschütz
ab und trennt den Motor vom Netz. Nach Beheben der
Störursache ist die Wiedereinstellung am Drehzahl-
wahlschalter möglich.
Die Steuergeräte haben eine Anschlussmöglichkeit für
einen Raumthermostat, der das Gerät ein- und aus-
schaltet.
Klemmbrettschaltbild 5-Stufen-Schaltgerät RTRE
Eingangsspannung :
230V/1~ /50 Hz
Klemmbrettschaltbild 5-Stufen-Schaltgerät RTRD
Eingangsspannung :
400V/3N~ /50 Hz
Motor mit TK Raumthermostat
RTRE
RTRD
3~ Motor mit eingebau-
ten Thermokontakten Raumthermostat
Anschlusspläne Ventilatormotor Motor-Steuergeräte, 5-stufig
Motor mit 1 Drehzahl
und Thermokontakten
hohe Drehzahl
∆ - Schaltung
niedere Drehzahl
Y - Schaltung
Motor mit 2 Drehzahlen,
∆
/Y Umschaltung
und Thermokontakten
Schaltgerät
Spannung
V
Strom
A
Schutzart
IP
Gewicht
kg
RTRE 3,5 230 3,2 54 3,5
RTRE 7 230 7,5 54 7,5
RTRD 2,5 400 2,5 54 10,5
RTRD 4,5 400 4,5 54 15,1
