15
Schaltgerät SW 2.2 DPP
Drehstrom 400 Volt, Ventilator 2-stufig
maximale Schaltleistung 4 kW
Aufputzmontage
Motorvollschutz durch integrierte Thermokontakt-Anschlüsse
Anschlussklemmen für Thermokontakte, Raumthermostate, Frostschutzthermostat und Mischluftkastenstellmotor
Ausführung:
Kunststoffgehäuse, Schutzart IP 65
Schutzisoliert nach VDE, Frontschilder mit Symbolen für Schaltstellungen und Betriebsarten, Netzeingangs- und
Schutzleiterklemmen, Hauptschütz, Stufenwahlschalter mit den Funktionen „1. Stufe / 2. Stufe“, Steuersicherun-
gen, Betriebs- und Störmeldeleuchten, Betriebsartwahlschalter mit den Funktionen „Aus / Entriegelung / Thermos-
tat- / Dauerbetrieb“, Steuerrelais, Motorausgangsklemmen, Anschlussklemmen für Thermokontakte, Raumther-
mostate und Frostschutzthermostat, Mischluftkastenstellmotor sowie stufenloser Ansteuerung des Mischluftkas-
tenstellmotors über Fernpotentiometer.
Funktion:
Gegenläufige Jalousien im Mischluftkasten sind mittels Potentiometer stufenlos ansteuerbar. Bei ausgeschalteter
Lüftung fahren die Klappen zwangsläufig in „Zu“-Stellung. Der Frostschutzthermostat schließt die Klappen und
schaltet den Ventilator ab.
Hinweis:
Nach jeder Netzunterbrechung oder Ventilatorstörung muss der Betriebsartwahlschalter in Stellung „0/Entr.“
zurückgeschaltet werden!
Erdung, Nullung oder Schutzschaltung und Netzabsicherung sind nach den

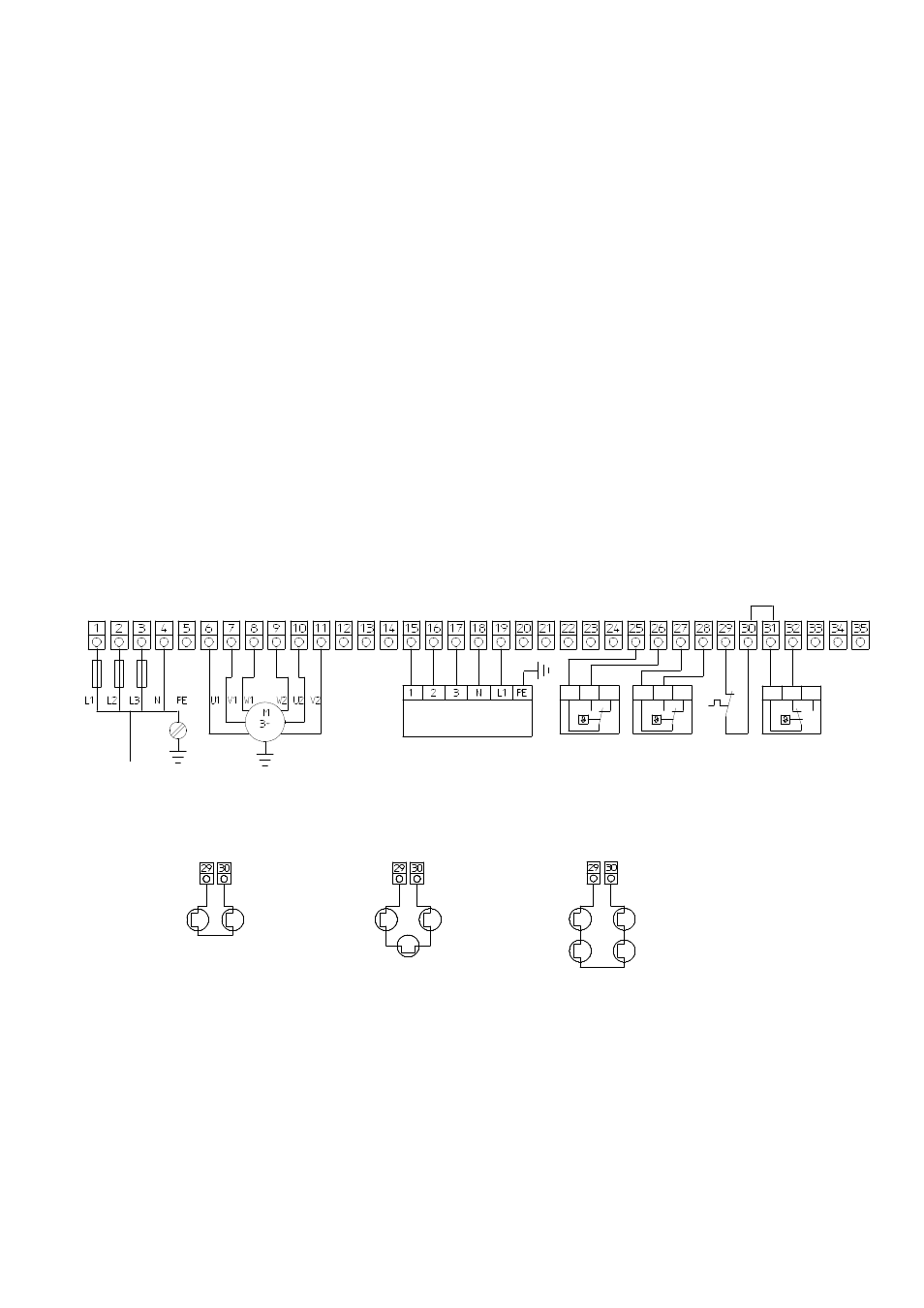

Vorschriften des VDE bzw. des zuständigen EVU bauseits durchzuführen. Anschlussschema
Gruppenschaltung:
Das Schaltgerät ist für Gruppenschaltung geeignet.
Dabei können mehrere Motore gleicher Schaltung an
ein Schaltgerät angeschlossen werden. Die Anzahl
der angeschlossenen Motore darf die zulässige
Schaltleistung nicht überschreiten.
Hinweis: Die Thermokontakte aller Motore sind in Rei-
he zu schalten.
Hinweise:
Die entsprechende Netzabsicherung hat bauseits ge-
mäß den gültigen Vorschriften zu erfolgen.
Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlussplänen durchzuführen.
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
Zuluftklappe
~ 230 V
Einspeisung
400V / max.16A
Lüftermotor
2-stufig / 400V
Thermo-
kontakt
Motor
Frostschutz-
thermostat
Nacht-
Thermostat
Tag-
Thermostat
