11
Legende:
S1
Entstörtaste Ventilator
S2 Steuerschalter
K2A Hilfsrelais
K1M Schütz für Ventilatormotor
F1 Steuersicherung
H1 Betriebsmeldeleuchte
Schaltgerät SW 2 - 380 DI
Drehstrom 400 Volt, Ventilator 2-stufig
maximale Schaltleistung 4 kW
Aufputzmontage
Motorschutz durch eingebaute Thermokontakte im Ventilatormotor.
Ausführung:
Kunststoffgehäuse, Schutzart IP 41, schutzisoliert nach VDE, Frontschild mit Symbolen für die Schaltstellungen,
Netzeingangs- und Schutzleiterklemmen, Hauptschütz, Steuerschalter mit den Funktionen "Aus/1.Stufe/2.Stufe",
Steuersicherung, Betriebsmeldeleuchte (erlischt bei Ventilatorstörung und/oder Netzunterbrechung zum Schaltge-
rät), Entstörtaste, Motorausgangsklemmen, Anschlussklemmen für Thermokontakte und Raumthermostat.
Hinweis:
Nach jeder Netzunterbrechung oder Ventilatorstörung muss die „Entstörtaste Ventilator” 1x betätigt werden!

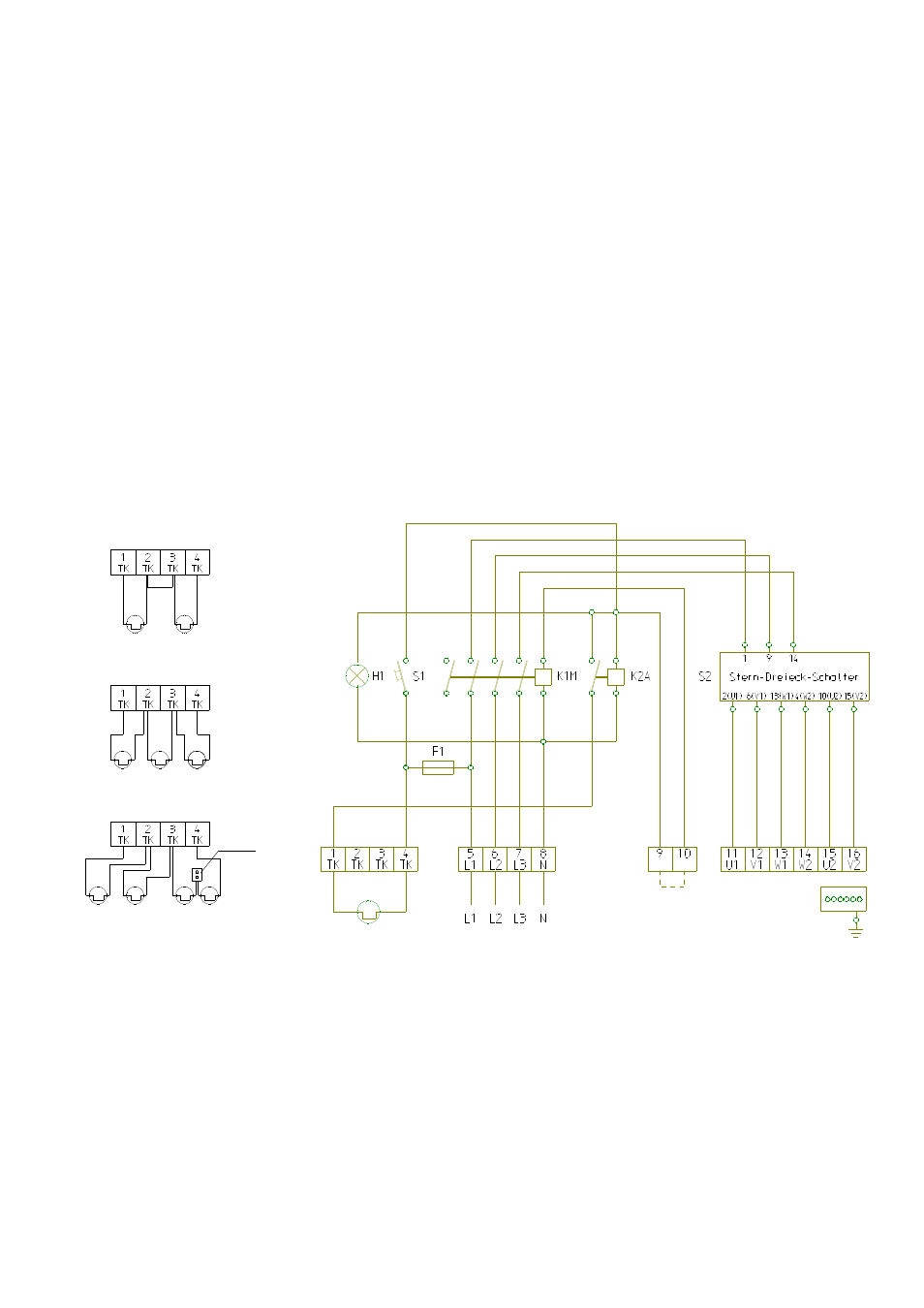

Schalt- und Anschlussschema
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
weitere Thermokontakte
in Reihe schalten
Lüster-
klemme
Thermokontakt Netzanschluss
Raum-
thermostat
oder
Brücke
Ventilatormotor
Erdung, Nullung oder Schutzschaltung und Netzabsicherung sind nach den
Vorschriften des VDE bzw. des zuständigen EVU bauseits durchzuführen.
Hinweis:
Die entsprechende Netz-
absicherung hat bauseits
gemäß den gültigen Vor-
schriften zu erfolgen.
Gruppenschaltung:
Das Schaltgerät ist für Gruppenschaltung
geeignet. Dabei können mehrere Motore
gleicher Schaltung an ein Schaltgerät an-
geschlossen werden. Die Anzahl der an-
geschlossenen Motore darf die zulässige
Schaltleistung nicht überschreiten.
Hinweis: Die Thermokontakte aller Motore
sind in Reihe zu schalten.
