15

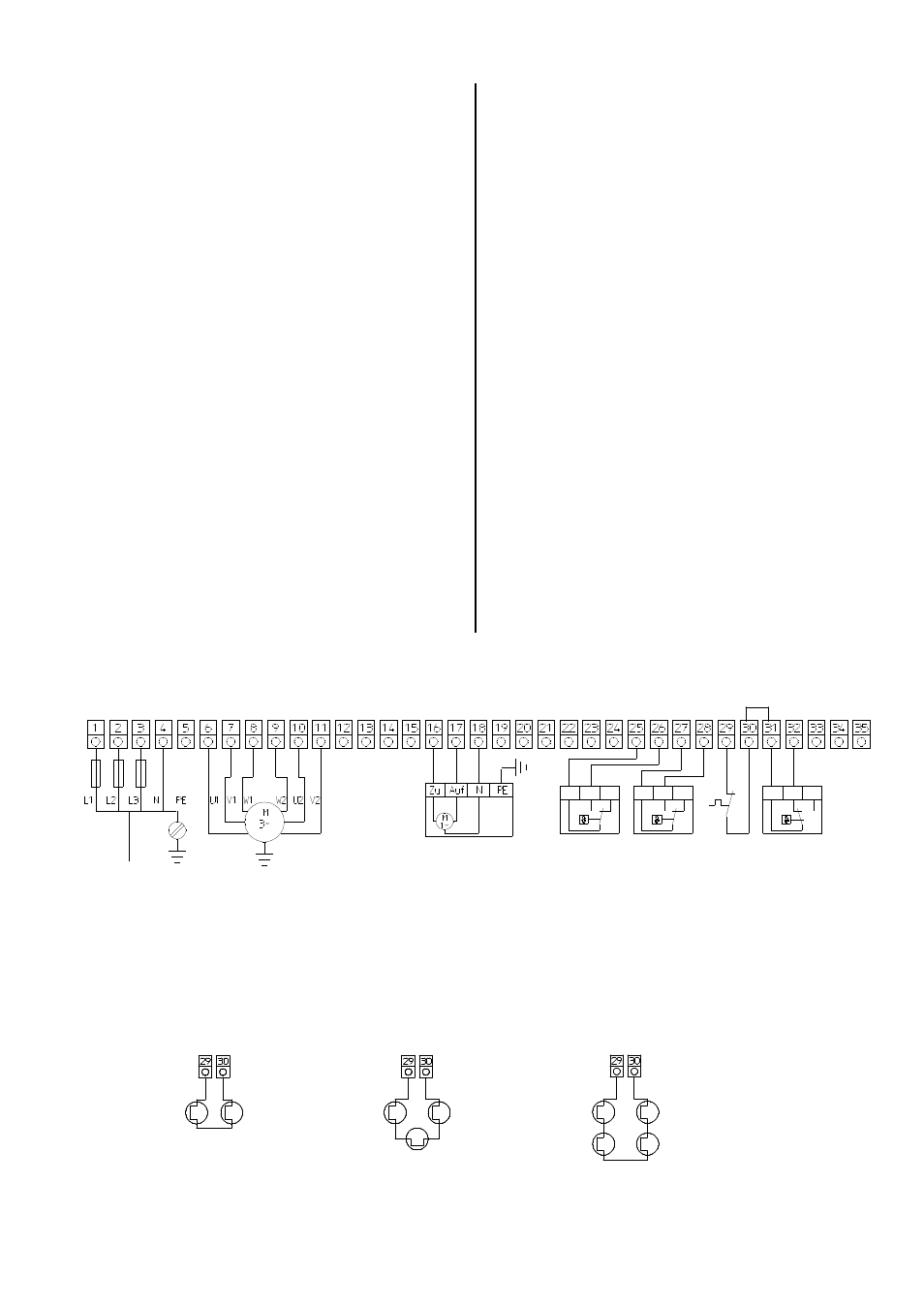

Anschlußschema

Zuluftklappe

~ 230 V

Einspeisung

400V / max.16A

Lüftermotor

2-stufig / 400V

Thermo-

kontakt

Motor

Frostschutz-

thermostat

Nacht-

Thermostat

Tag-

Thermostat

Beim Parallelbetrieb mehrerer Lüfter bis max. 4 kW

Gesamt-leistung erfolgt der Anschluß über

einen externen Klemmverteiler!

Beim Parallelbetrieb mehrerer Lüfter

sind alle Thermokontakte in

Reihe zu schalten!

Schaltgerät SW 2.2 DSK


Drehstrom 400 Volt, Ventilator 2-stufig
maximale Schaltleistung 4 kW

Aufputzmontage, Motorvollschutz durch integrierte An-
schlüsse für die Thermokontakt, Anschlußklemmen für
Thermokontakte, Raumthermostate, Frostschutzther-
mostat und Mischluftkastenstellmotor

Ausführung

Kunststoffgehäuse, Schutzart IP 65.

Schutzisoliert nach VDE, Frontschilder mit Symbolen
für Schaltstellungen und Betriebsarten, Netzeingangs-
und Schutzleiterklemmen, Hauptschütz, Stufenwahl-
schalter mit den Funktionen „1. Stufe / 2. Stufe“, Steu-
ersicherungen, Betriebs- und Störmeldeleuchten, Be-
triebsartwahlschalter mit den Funktionen „Aus / Entrie-
gelung /Thermostat- / Dauerbetrieb“, Steuerrelais,
Klemmen für den Motorausgang, Anschlußklemmen für
Thermokontakte, Raumthermostate und Frostschutz-
thermostat, Mischluftkastenstellmotor und Klappenstell-
schalter.

Funktion

Der Mischluftkasten ist mittels Klappenstellschalter an-
steuerbar. Bei ausgeschalteter Lüftung fahren die Klap-
pen zwangsläufig in Stellung „Zu“.

Der Frostschutzthermostat schließt die Klappen und
schaltet den Ventilator ab.

Wiedereinschalten nach einem Störfall

Nach jeder Netzunterbrechung oder Ventilatorstörung
muß der Betriebsartwahlschalter in Stellung „0/Entr.“
zurückgeschaltet werden!

Gruppenschaltung

Das Schaltgerät ist für Gruppenschaltung geeignet. Da-
bei können mehrere Motoren gleicher Schaltung an ein
Schaltgerät angeschlossen werden.

Die Gesamtleistung der angeschlossenen Motoren darf
die zulässige Schaltleistung des Schaltgerätes nicht
überschreiten. Die Thermokontakte aller Motoren sind
in Reihe zu schalten.

Wichtige Hinweis zum sicheren Betrieb

Erdung, Nullung oder Schutzschaltung und Netzabsi-
cherung sind nach den Vorschriften des VDE bzw. des
zuständigen EVU bauseits durchzuführen.

Die elektrischen Geräteanschlüsse sind durch autori-
siertes Fachpersonal nach den geltenden Bestimmun-
gen unter Beachtung der örtlichen Vorschriften gemäß
den Anschlußplänen durchzuführen.

Thermoschutz für

2 Geräte

Thermoschutz für

3 Geräte

Thermoschutz für

4 Geräte

Anschlußschema der Thermokontakte
