Montagebeispiele – REMKO PWW 6000 Benutzerhandbuch
Seite 6
6

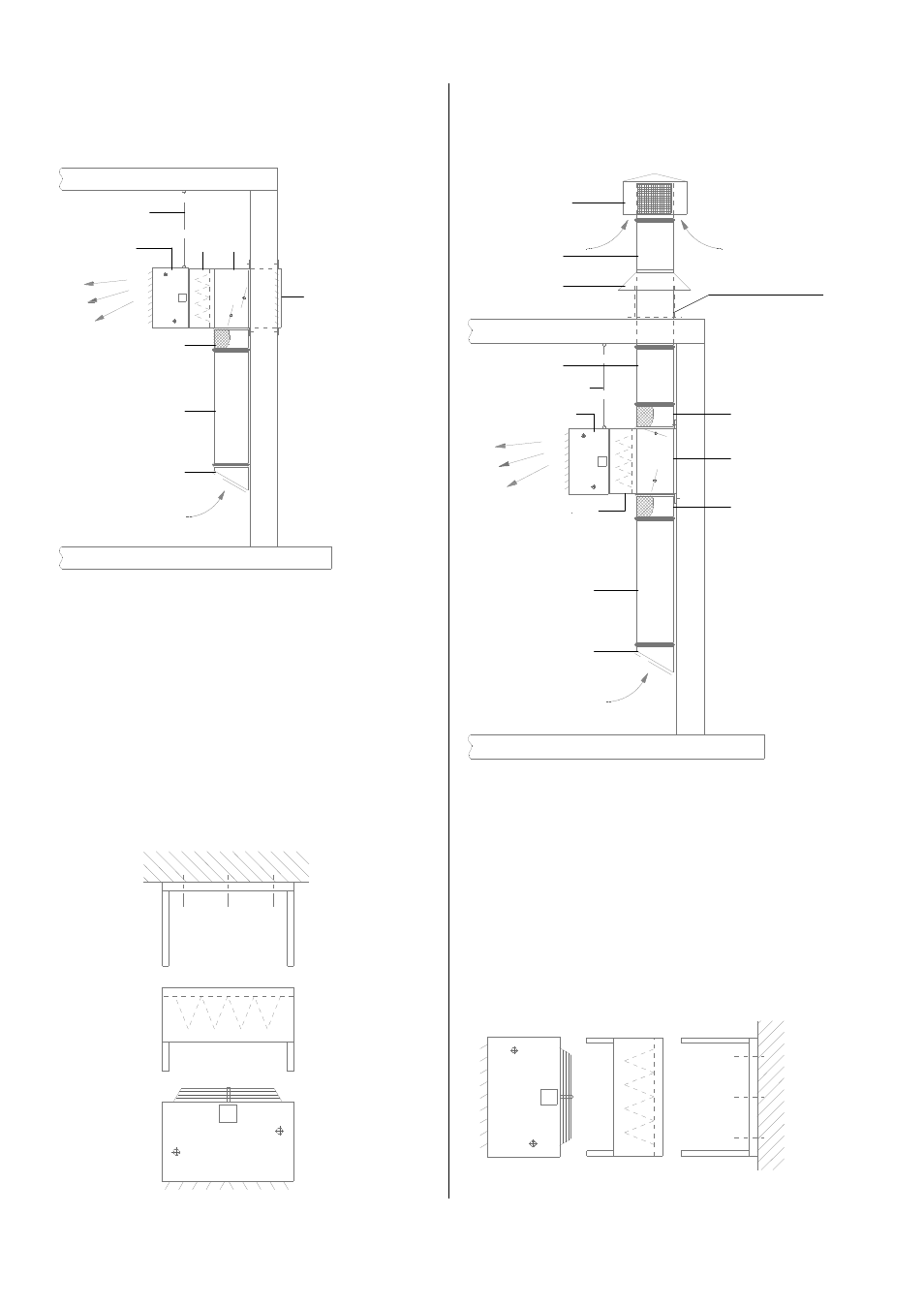

Montagebeispiele
Deckenmontage
Im Umluftbetrieb mit Filter FK und Konsole KO
Umluft- / Frischluftbetrieb über die Außenwand
Umluft- / Frischluftbetrieb über das Dach
Wandmontage
Im Umluftbetrieb mit Filter FK und Konsole KO
Mauerdurchbruch
entsprechend der
Ansauggittergröße
Der Umluftansaugkanal
und das Ansaugstück
wird bauseits an der
Außenwand befestigt.
Der Mischluftkasten
wird mittels der Wand-
befestigung an der
Außenwand befestigt.
bauseits
PWW
FK MLK
AG
SG
KA
UA
PWW
FK
KO
PWW
FK
KO
Der senkrechte Teil
dieser Anlagenan-
ordnung ist bauseits
über Konsolen an
der Wand so zu be-
festigen, daß die
elastischen Stutzen
keine Last aufneh-
men müssen.
ALH
RK
KA
Einfassung bauseits
KA
bauseits
SG
FK
SG
MLK
PWW
KA
UA
AG = Außenluft-Ansaugitter
KA = Kanalzwischenstück
SG = Elastischer Stutzen
MLK = Mischluftkasten
FK = Filterkasten für
den Mischluftkasten
UA = Ansaugformstück für
die Umluft
AG = Außenluft-Ansaugitter
KA = Kanalzwischenstück
SG = Elastischer Stutzen
MLK = Mischluftkasten
FK = Filterkasten für
den Mischluftkasten
UA = Ansaugformstück für
die Umluft
RK = Regenkragen
mit Kanalstück
ALH = Ansaughaube für die
Außenluft-
