Seite 10
REMKO CMF / CMT
Montageanweisung
Das Innen- und das Außenmodul
müssen mit Kältemittelleitungen
der Dimensionen
3
/
8
“ und
5
/
8
“
verbunden werden.

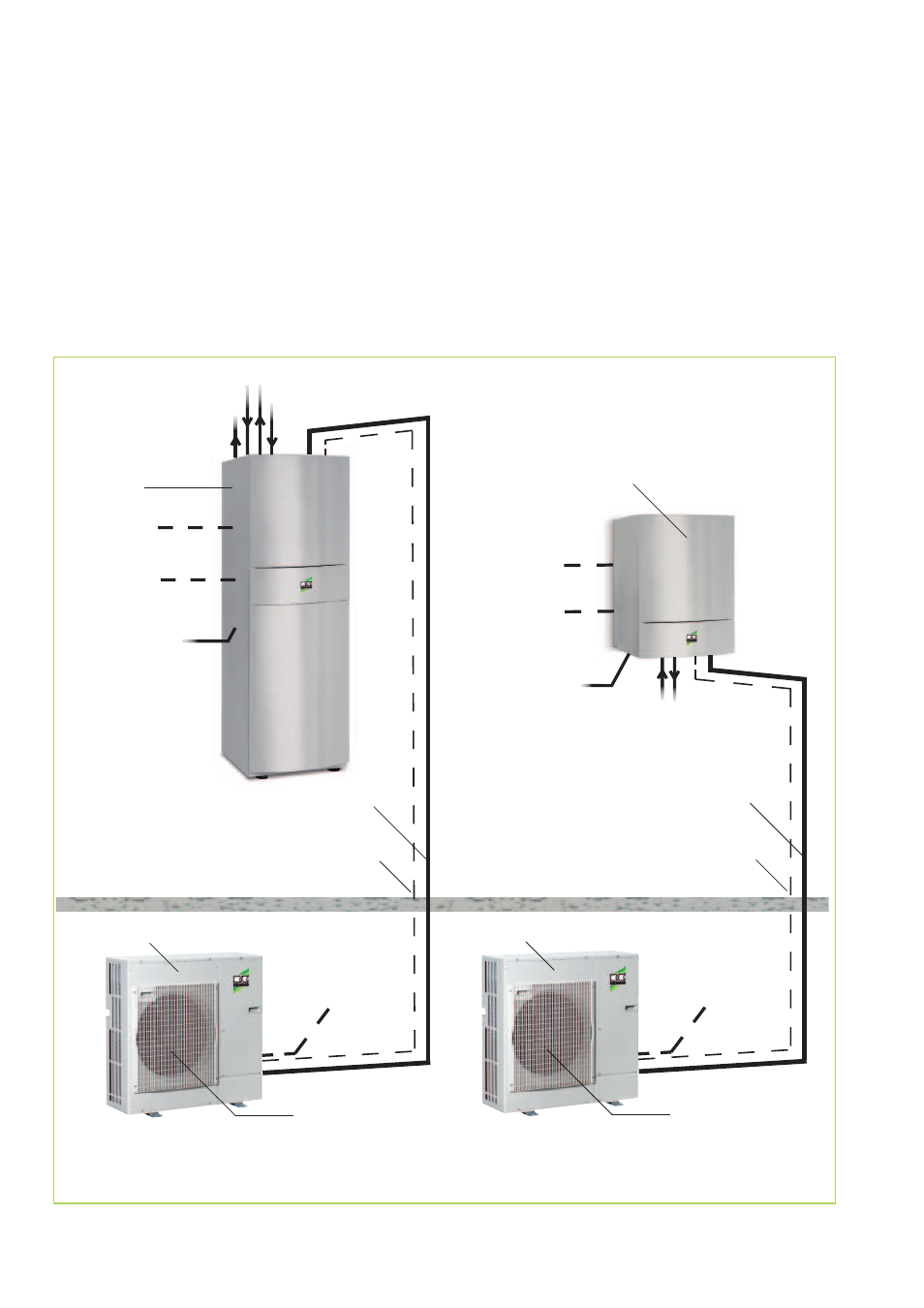

Systemaufbau
Außenmodul
Innenmodul
Serie CMT
Ventilator
Außenbereich
Kältemittelleitungen
3
/
8
“ und
5
/
8
“
Netzzuleitung
innen 3x
Ablauf Tropfwanne
Innenbereich
Kondensatablauf
(muss frostsicher ausgeführt werden!)
* Netzzuleitung 3x
230V/1~/50Hz 25A
elektrische
Verbindung
4x
Brauchwasser 1“
Heizwasser 1“
Außenmodul
Ventilator
Kondensatablauf
(muss frostsicher ausgeführt werden!)
elektrische
Verbindung
4x
Innenmodul
Serie CMF
Netzzuleitung
innen 3x
Kondensatleitung
Heizwasser 1“
Zwischen den Modulen muss eine
vieradrige Steuerleitung gezogen
werden.
Sowohl das Innen-, als auch das
Außenmodul benötigen eine sepa-
rate Spannungsversorgung.
* Netzzuleitung 3x
230V/1~/50Hz 25A
Kältemittelleitungen
3
/
8
“ und
5
/
8
“
* Netzzuleitung 5x für die Außenmodule CMF 140, CMF 150 und CMT 150: 400V/3~N/50Hz 16A
optional
Netzzuleitung
E-Heizung
230V oder 400V
Netzzuleitung
E-Heizung
230V oder 400V
Brauchwasser 1“
10
