11
Technische Daten
Inbetriebnahme
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Baureihe RR 22.0
Betriebsweise
Präzisions-Raumtemperatur-Regelung
für WLT-S / KWK / KWD-S / DKT-4
Arbeitsbereich °C/r.F. +10 bis +40 / 30 bis 80% nicht kondensierend
Lagerungsbereich °C/r.F. -10 bis +50 / 20 bis 80% nicht kondensierend
Einstellbereich °C +5 bis +35 (Raster = 1)
Regelpräzision/-hysterese °C / K +- 1,5 / 0,4
Spannungsversorgung V/Hz 230/1~/50
Schutzart IP 30
Kontaktbelastung, max. A 3,0 (Ventilator) / 0,3 (Ventil)
Elektr. Standby-Verluste VA 7,7
Abmessungen H/B/T mm 87 / 132 / 38
Gewicht kg 0,2
Farbton signalweiß (ähnlich RAL 9003)
EDV-Nr. 1611397
1. Schalten Sie das Gerät über die
Raumtemperatur-Regelung ein.
2. Programmieren Sie die gewünschten
Funktionen.
3. Kontrollieren Sie alle Funktionen.
4. Montieren Sie alle demontierten Teile.
5. Weisen Sie den Betreiber in die
Funktion ein.

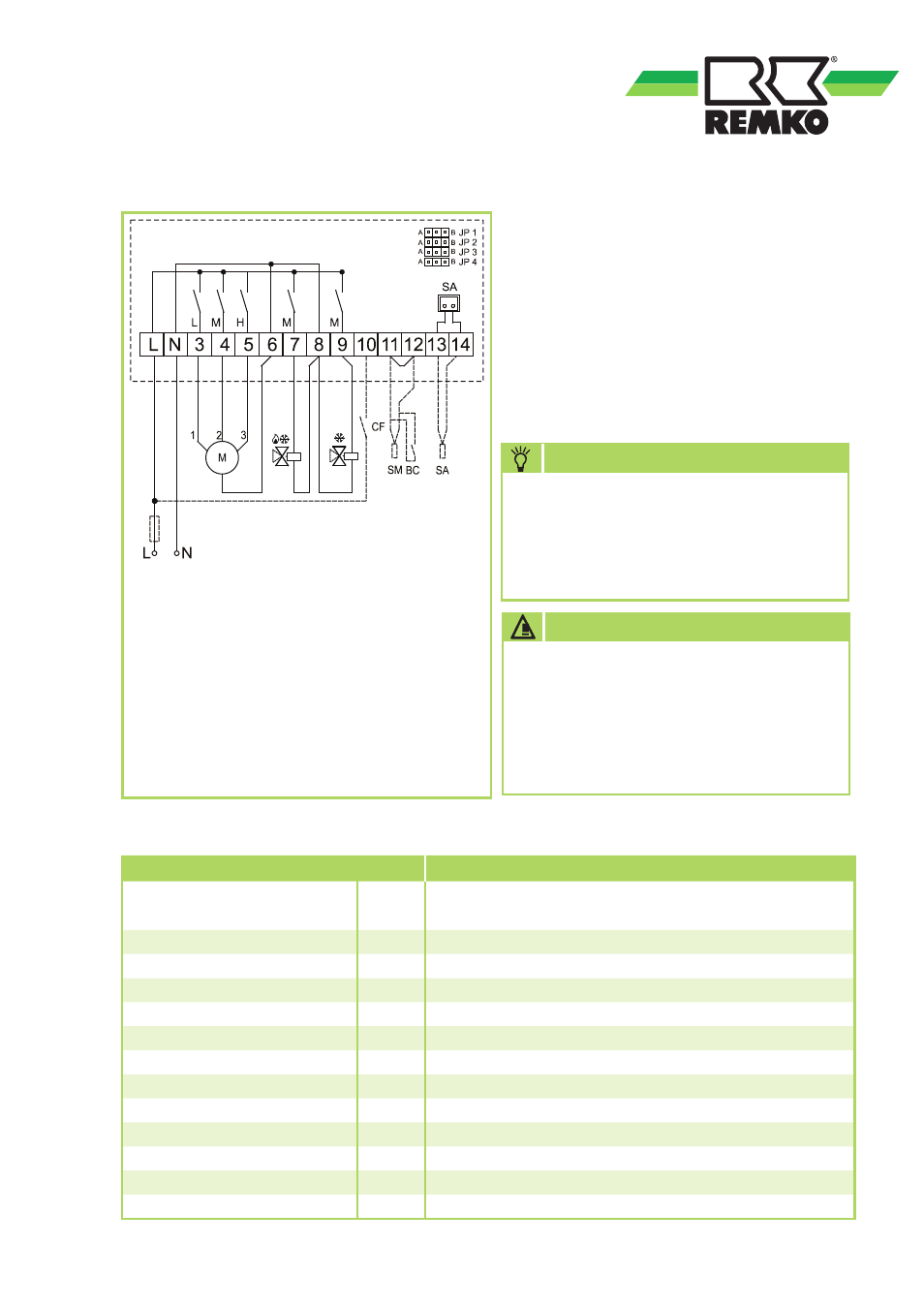

Elektrisches Schaltschema
Legende
BC Bimetallthermostat, optional
(alternativ zu SM)
CF Freigabekontakt, optional
M Ventilatormotor
SA Sensor Raumtemp. (Zubehör 1611380-1)
SM Sensor Vorlauftemp. (Zubehör 1611381-1)
V
entilatorstufe 1
V
entilatorstufe 2
V
entilatorstufe 3
Ansteuerung V
entil Heizen
Ansteuerung V
entil Kühlen
Sensor SM V
orlauftemperatur
Fr
eigabekontakt CF
Option
Sensor SA Raumtemperatur
Bimetallthermostat BC
Spannungs-
versor
gung
Raumtemperatur-Regelung RR 22.0
Wird der Vorlauftemperatursensor
SM oder alternativ ein Bimetallther-
mostat BC nicht verwendet, muss
eine Brücke zwischen Klemme 11-12
vorgesehen werden!
HINWEIS
Bei Verwendung eines Freigabe-
kontaktes CF und Bimetallthermo-
stat BC ist auf bestimmte Sicher-
heitseinschränkungen zu achten.
Beachten Sie hierzu das entspre-
chendes Kapitel.
ACHTUNG
