REMKO RR
RR 22.0 mit DKT...-4, Vierleiter-System (Beispiel)
Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!

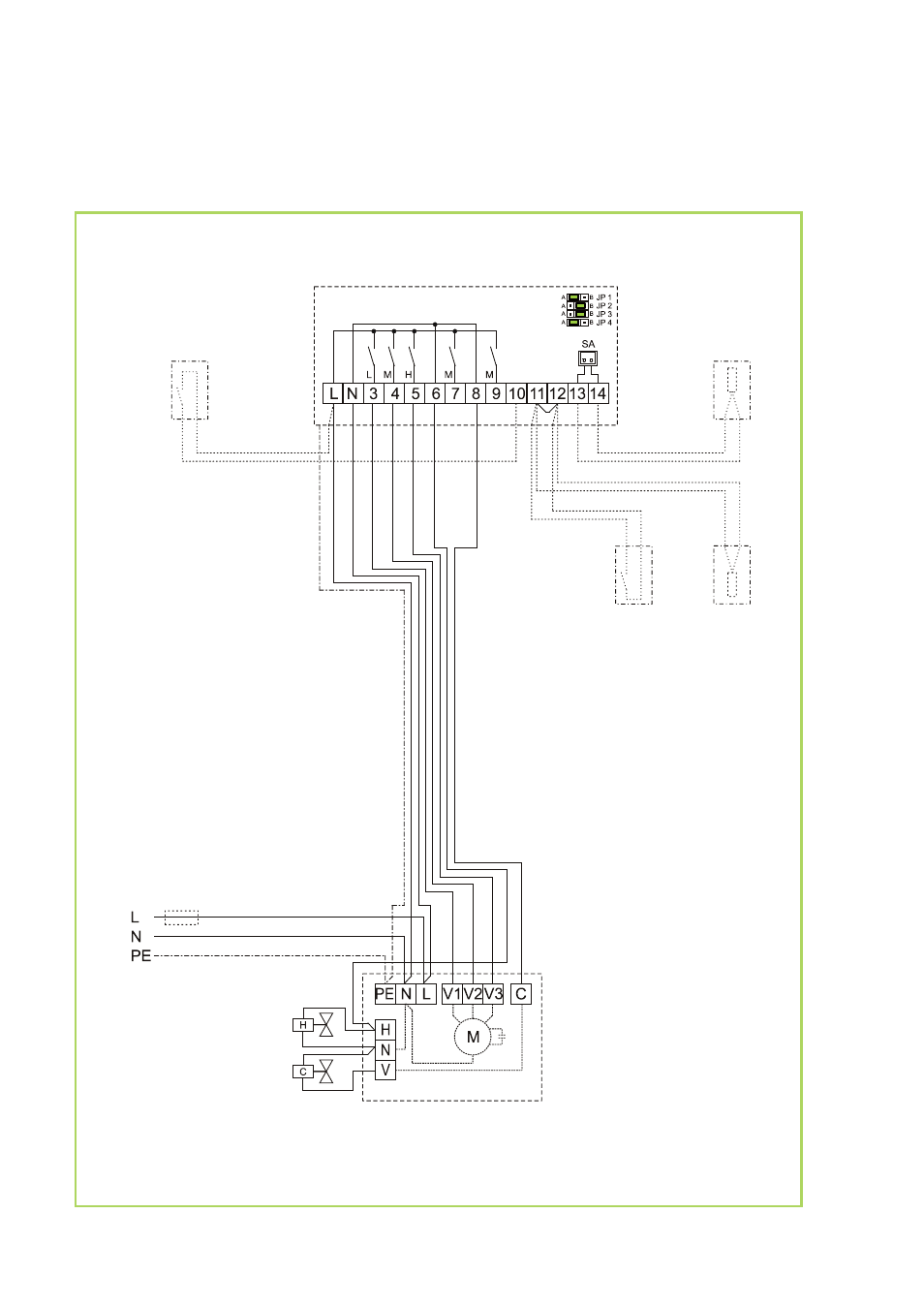

Elektrisches Verdrahtungsschema Vierleiter-System
DKT...-4
RR 22.0
Freigabe-
konatkt
CF
SA
BC
SM
Bimetall-
thermostat
(alternativ)
Sensor Raum-
temperatur
Sensor Vorlauf-
temperatur
JP4 = B
Ventilbaugruppe
Heizen
(bauseitig)
Kühlen
(Serie)
