REMKO RR

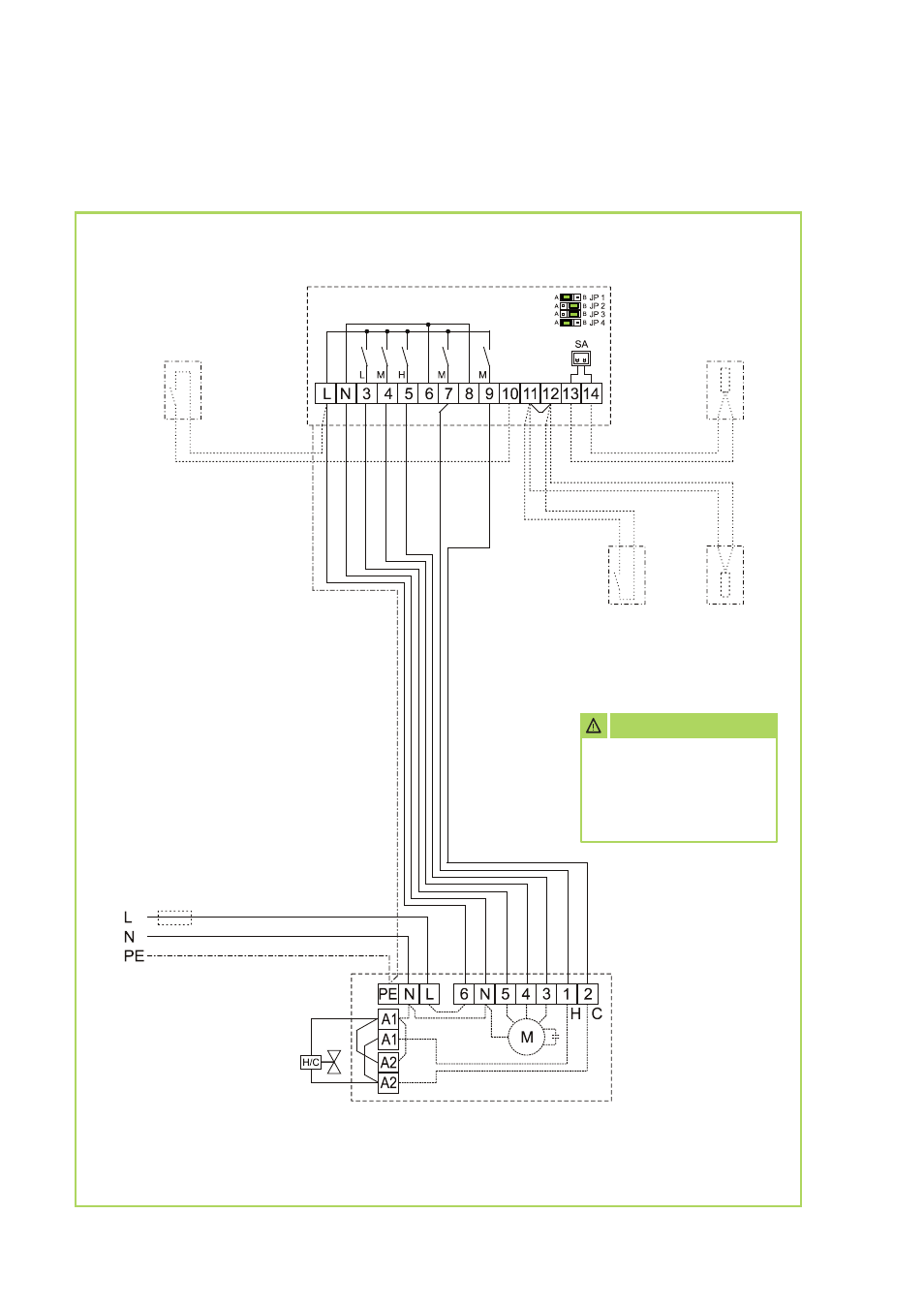

Elektrisches Verdrahtungsschema Zweileiter-System
RR 21.0 mit KWD...S, Zweileiter-System (Beispiel)
Technische Änderungen vorbehalten. Angaben ohne Gewähr. Kundenspezifische Änderung möglich!
Vor Anschluss des Ventilkopfes
ist bei der Verdrahtung der
Brücken zwischen A1 und A2
die Spannungsfreiheit unterei-
nander sicherzustellen (siehe
auch BA KWD-S)!
ACHTUNG
KWD...S
RR 22.0
Freigabe-
konatkt
CF
SA
BC
SM
Bimetall-
thermostat
(alternativ)
Sensor Raum-
temperatur
Sensor Vorlauf-
temperatur
JP4 = B
Ventilbau-
gruppe
(Zubehör)
