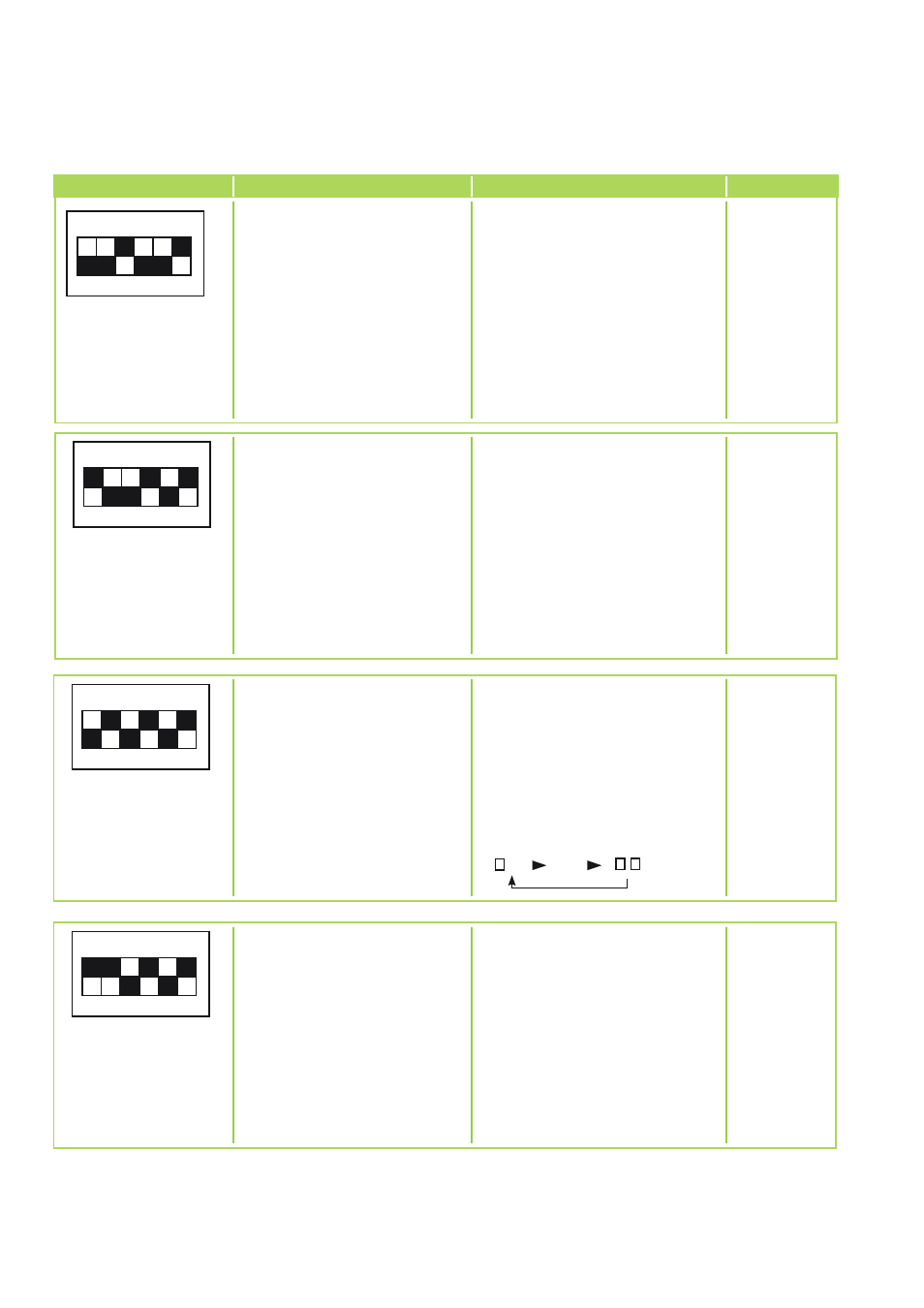

Einstellung an SW2 Anlagenkomponente Messbereich und Beschreibung Einheit
DC-Busspannung
CMF 80/90/140/150
CMT 100/150
180 - 370
180 – 370
Beträgt die Spannung über 99
V, wechselt die Anzeige
zwischen 100er-Stelle und
der 10er- und 1er-Stelle.
°C
ON
1 2 3 4 5 6
Lüfterstufe vor der Störung
0 – 10
0 – 10 Stufen /
Schritte
ON
1 2 3 4 5 6
Störung am Temperaturfühler
Ist keine Temperaturfühlerstö-
rung aufgetreten,
erscheint „—“ in der
LED-Anzeige.
3 = Flüssigkeitsleitung am
Außengerät TH3, TH32
6 = 2-Phasenleitung
(Kondensator/Verdampfer)
am Außengerät TH6
7 = Außenlufttemperatur TH7
8 = Kühlrippentemperaturfüh-
ler TH8
Code
ON
1 2 3 4 5 6
Verdichterbetriebsfrequenz vor
der Störung
0 – 255
0 – 255
Beträgt die Betriebsfrequenz
über 99 Hz, wechselt die
Anzeige zwischen 100er-Stelle,
der 10er- und 1er-Stelle
und 2 Leerzeichen.
Beispiel: 125 Hz:
Hz
ON
1 2 3 4 5 6
0,5 s. 0,5 s. 2 s.
„ 1“ „25“ „ “
