Dip-Schalter SW 2
im Normalbetrieb

Schalten Sie die Versorgungs-
spannung des Außengerätes ab.

Stellen Sie hierzu die Schalter
1-6 von SW2 in der Grundein-
stellung. Alle Schalter auf der
Stellung Aus/OFF

Entfernen Sie den SYSTEM-
MONITOR mit dem mitgelie-
ferten Stecker von der Buchse

ON

1 2 3 4 5 6

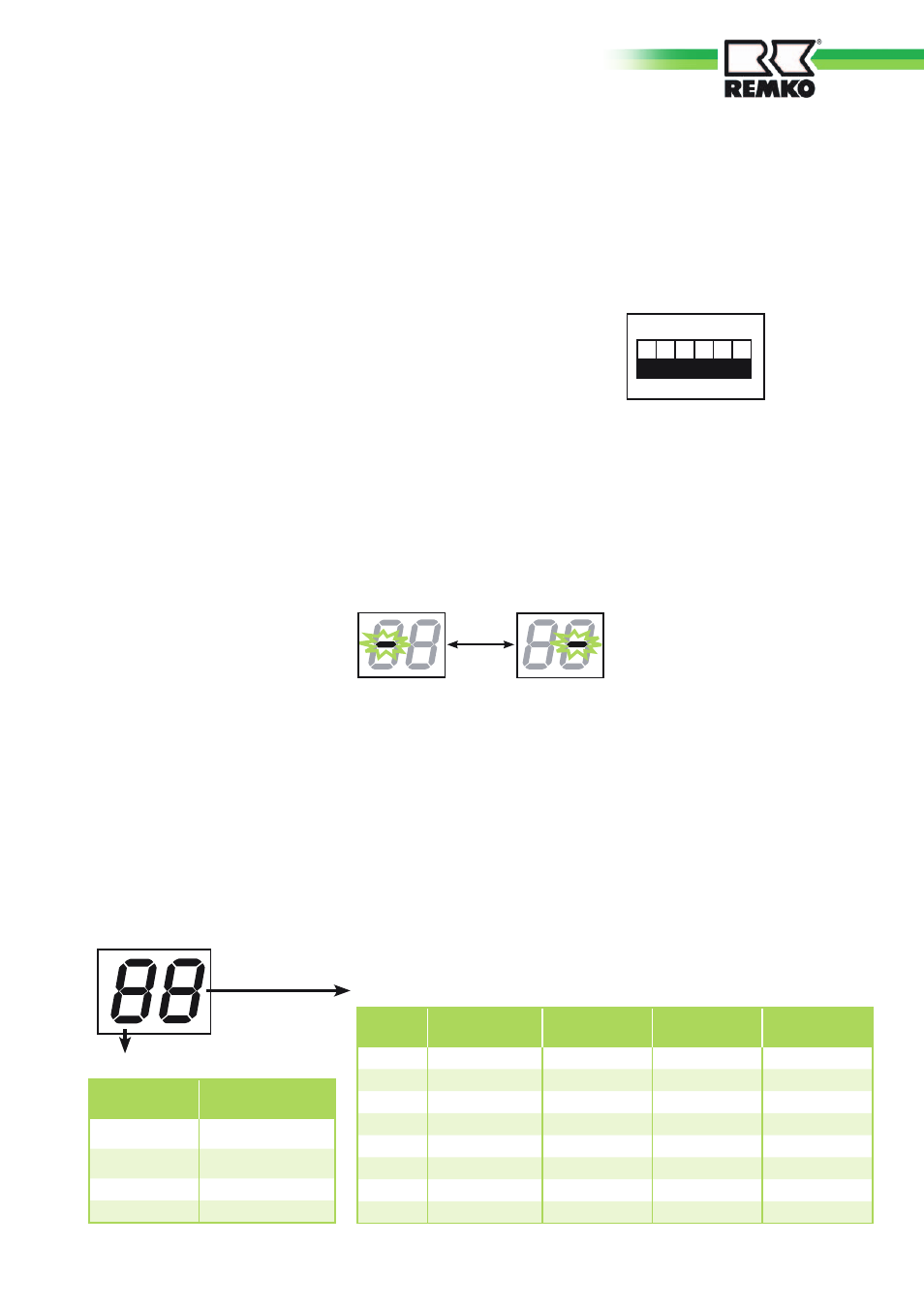

Die Grundeinstellung des DIP-
Schalters SW2 im Normalbetrieb
sieht folgendermaßen aus:

7-Segment-LED-Anzeige

Beim Einschalten der Spannungs-
versorgung blinken die LEDs,
während die Klimaanlage intern
einen Systemcheck durchführt.
Dies dauert max. 4 Minuten.

Intervall:

1 Sekunde

LEDs blinken im Normalbetrieb

LED-Anzeige leuchtet
im Normalbetrieb

1. Im störungsfreien Normal-
betrieb und der DIP-Schalter
stellung SW2-1-6 Aus/OFF
zeigt die LED in der 10-er-
Stelle die Betriebsart (Aus, Küh
len, Heizen, Abtaubetrieb) und
in der 1-erStelle den Betriebszu

stand von Verdichter und Mag
netventilen an.
Entnehmen Sie den unterste
henden Tabellen die Detailbe
schreibungen.

2. Bei Auftreten einer Störung
(der Verdichter wird durch die
Schutzeinrichtung abgeschaltet)
erscheint auf der LED-Anzeige
der Fehlercode zur Störung.
Bis zum Neustart des Verdich
ters leuchtet auf der Anzeige
dieser Fehlercode.

10-er Stelle: Betriebsart

1-er Stelle: Schaltstellung der Steuerrelais; Relaisausgang

Anzeige

Betriebsart

O

AUS/Gebläse

C

Kühlen/Trocknen

H

Heizen

d

Abtaubetrieb

Anzeige

Aufheiz-

betrieb

Verdichter

4-Wege-

Ventil

Magnetventil

0

-

-

-

-

1

-

-

-

EIN

2

-

-

EIN

-

3

-

-

EIN

EIN

4

-

EIN

-

-

5

-

EIN

-

EIN

6

-

EIN

EIN

-

7

-

EIN

EIN

EIN

CMN auf der Steuerplatine des
Außenmoduls.

Schalten Sie die Spannungs-
versorgung des Außenmoduls
wieder ein.

Nehmen Sie die Anlage mittels
des Wärmepumpenmanager
wieder in Betrieb.
