6 Montage
6.1 Raummontage des
Smart-Control
HINWEIS!
Verwenden Sie das Gerät nur in trockenen
Räumen und schützen Sie es vor elektromag-
netischer Strahlung.
Die Smart-Control-Fernbedienung kann an eine
Wand z.B. im Wohnraum montiert werden.
Zur Wandmontage der Smart-Control-Fernbedie-
nung gehen Sie folgendermaßen vor:
1. Wandhalter mit Schrauben und Dübeln direkt
an der Wand befestigen.
2. Busverbindung (maximal 50 m) mit abge-
schirmten Kabel (4 x 0,5mm²) anschließen.
3. Steckverbindungen mit den Steckplätzen im
Smart-Control verbinden.
+12V = Gelb / B = Grün /
A = Braun / GND = weiß
4. Smart-Control auf den Wandhalter schieben.
1
92
50.75
60
Ø 57
7
122.5
73
10.85
2

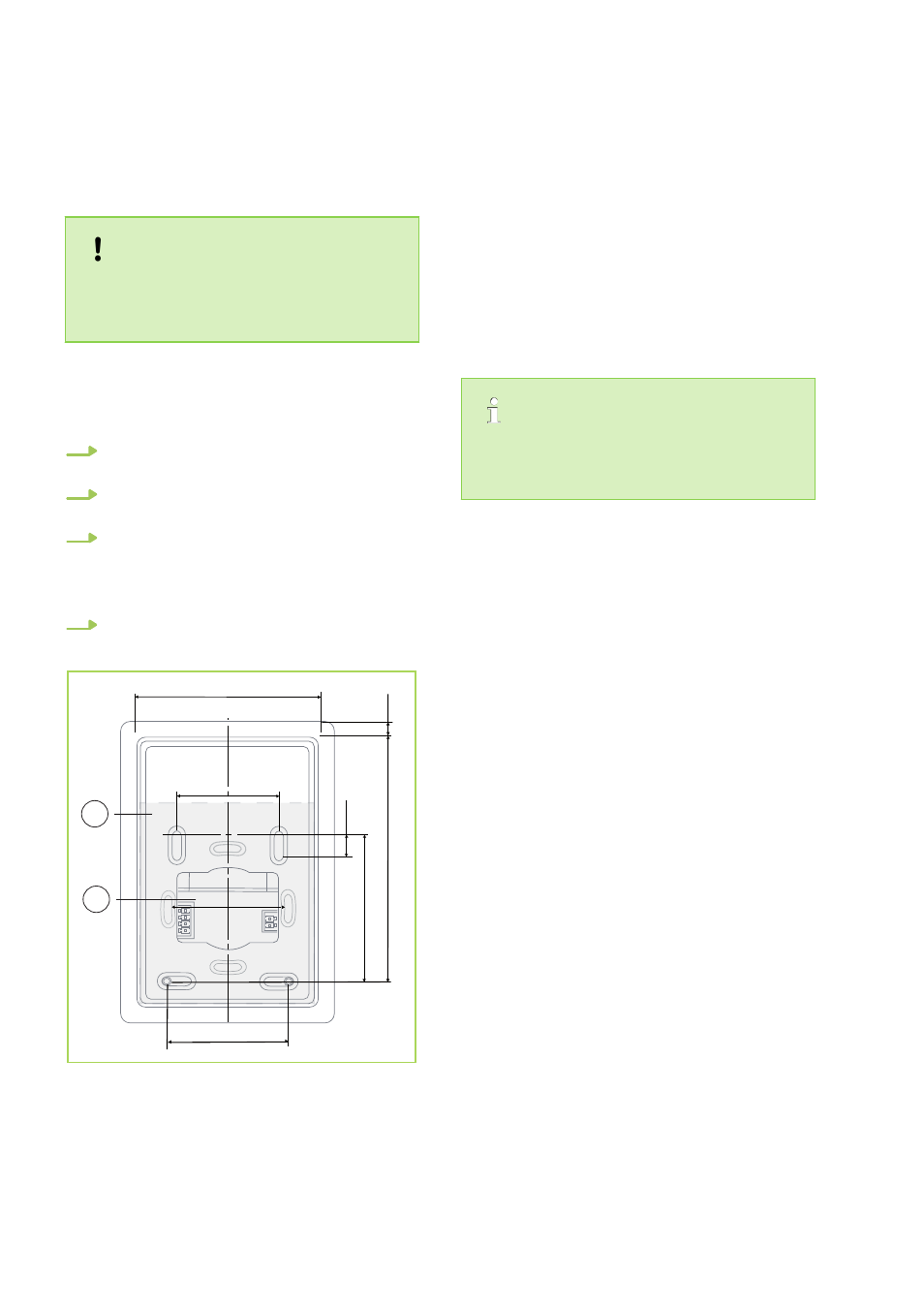

Abb. 101: Aufbau und Maße der Rückklappe des
Wandhalters
1: Wandhalter / Rückklappe
2: Kabeldurchführung bei Wandmontage
Es besteht die Möglichkeit zwei Smart-Control-
Fernbedienungen gleichzeitig anzuschließen. Die
Zuordnung erfolgt über die Vergabe einer Control
Panel Adresse. Der Smart Control Regler der Wär-
mepumpe erhält "immer" die Adresse 1. Fernbe-
dienungen können dann mit Zuordnung zwei bzw
drei belegt werden.
Für einen Raumeinfluss muss die gewählte
Adresse der Fernbedienung noch in den Heizkrei-
seinstellungen zugeordnet werden.
Zur Montage und Inbetriebnahme der REMKO
Smart-Control Fernbedienung beachten Sie die
entsprechende Anleitung.
REMKO Smart WP-MANAGER
