REMKO WPM Smart Control Fachmann - Handbuch (Seite 59)

Hydraulikschema zum Wärmepumpenpaket WKF Frankfurt Solar
Funktionen: Heizen/Warmwasser und Solar, Betriebsart: monoenergetisch oder bivalent möglich
Die Betriebsart kann hier monoenergetisch oder bivalent alternativ erfolgen!
G F
B
D E H
1
H
2
A
C
1

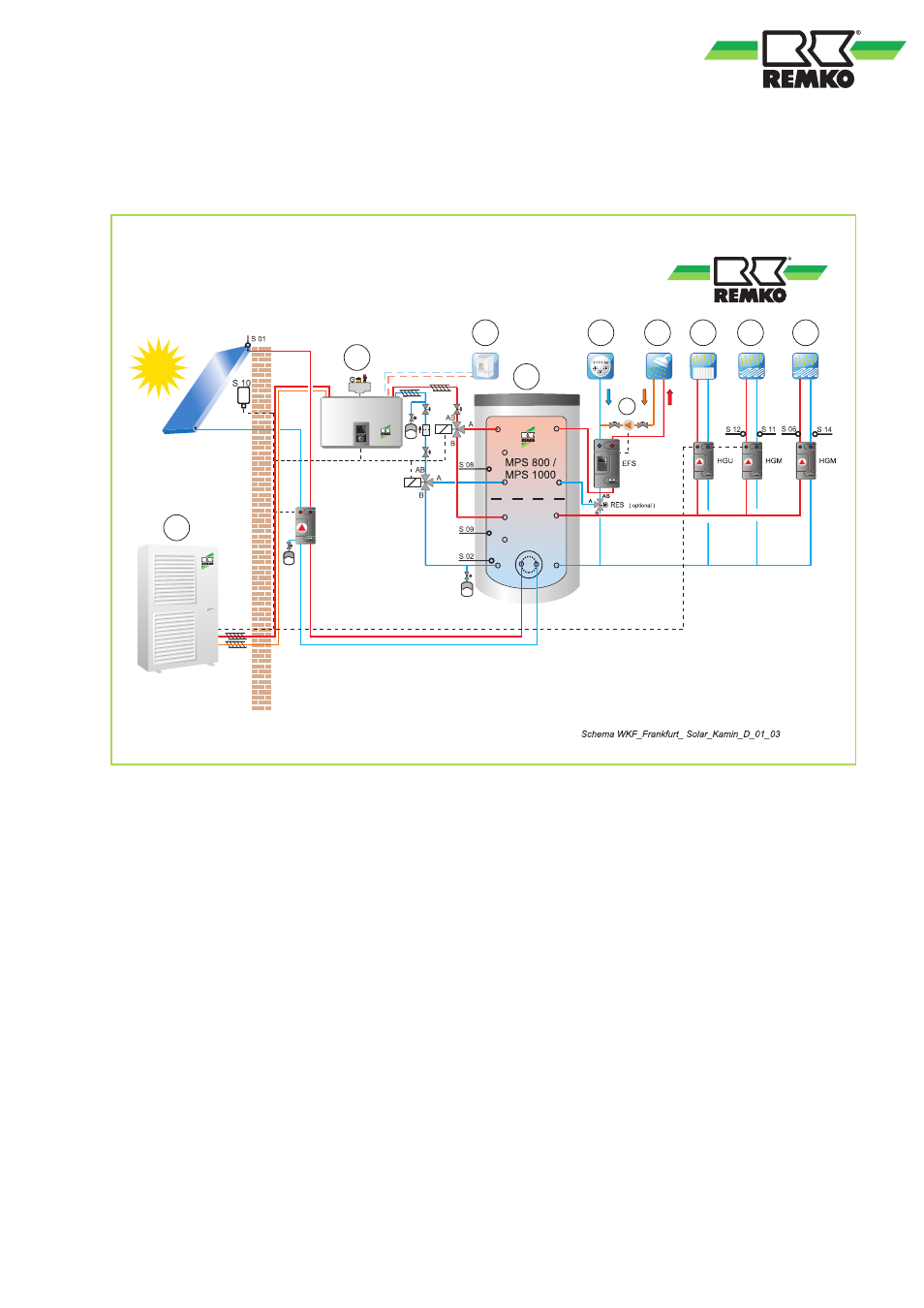

Abb. 84: Beispiel Hydraulikschema zum WP-Paket WKF Frankfurt Solar
A: Außenmodul
B: Innenmodul
C: Speicher
D: Kessel / Wandheizgerät
E: Kaltwasser
F: Warmwasser
G: Heizkreis ungemischt
H1-2: Heizkreise gemischt
1: Zirkulation
59
