4.3 Muster-Hydraulikenschemata mit Installations-Parametern
HINWEIS!
Die unterstehenden Musterhydrauliken dienen lediglich als Planungshilfe und ersetzen keine Montage-
zeichnung! Technische Änderungen vorbehalten!
Die Auslegung sowie die Planung der bauseitigen Hydrauliken muss durch den Fachinstallateur erfolgen!
Anlagenspezifische Parameter, wie Heizgrenzen und Bivalenzpunkt, empfehlen wir auf Auslegungsdaten
anzupassen!
Weitere Hydraulikbeispiele finden Sie unter "www.remko.de"
Hydraulikschema zum Wärmepumpenpaket HTS Köln
Funktionen: Heizen oder Kühlen, Betriebsart: monoenergetisch oder bivalent alternativ
Nur ein Kreis zur Kühlung möglich; aktive Kühlung oder Fußbodenheizung (stille Kühlung)
Die Betriebsart kann hier nur monoenergetisch bivalent alternativ erfolgen!
B
E
D
C
F
G
1
G
2
A
1
A
2

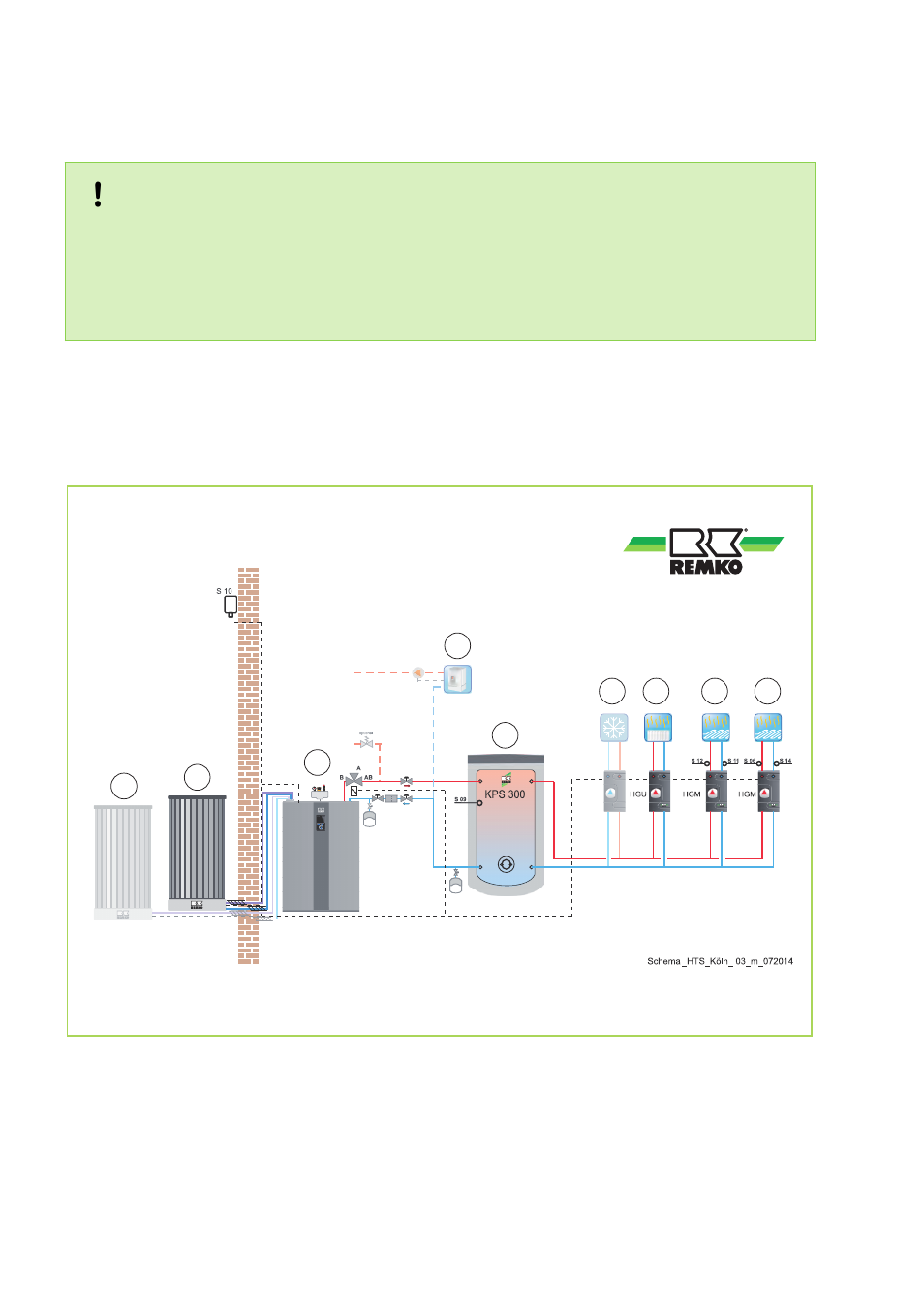

Abb. 77: Beispiel Hydraulikschema zum WP-Paket HTS Köln
A1:
Außenmodul 1
A2:
Außenmodul 2 (Nur HTS 260)
B:
Innenmodul
C:
Speicher
D:
Kessel / Wandheizgerät
E:
Kühlkreis
F:
Heizkreis ungemischt
G1-2: Heizkreise gemischt
