Montage Multimedia-Modul
Das Multmedia-Modul benötigt für die
Installation einen Modulträger (2-fach
oder 4-fach), auf den es aufgesetzt wird.
Dieser Modulträger wird seitlich (links
bzw. rechts) oder von unten am M100
basis montiert. Die nebenstehenden

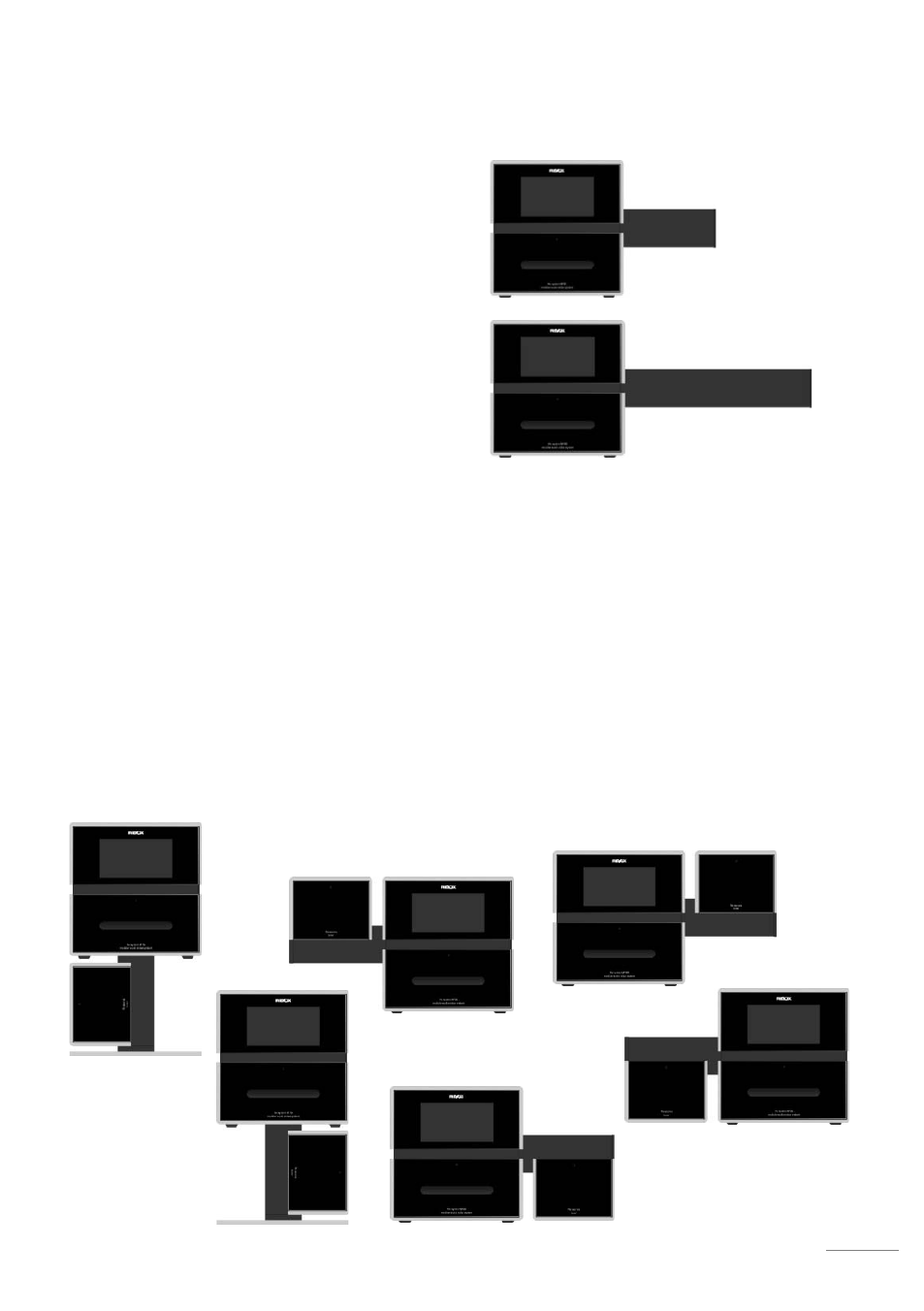

Abbildungen zeigen einen M100 basis
mit installiertem Modulträger 2-fach bzw.
4-fach. Die Installation des Modulträgers
wird in der Bedienungsanleitung zum
M100 basis ausführlich erklärt.
Anbauvarianten an den M100 basis
Das System M100 bietet Ihnen bei der
Montage Ihrer Module viele Freiheiten.
Die Abbildungen unten zeigen die
Variationsmöglichkeiten eines Multi-
media-Moduls bei einem Modulträger 2-
fach. Die gleichen Variationsmöglich-
keiten haben Sie natürlich auch bei
einem Modulträger 4-fach. Es gibt nur
zwei Regeln, die zu beachten sind: Regel 1
Horizontal wie vertikal ist die Anzahl der
Module auf max. 4 beschränkt.
Regel 2
Horizontal dürfen bis zu 2 Modulträger
(links und/ oder rechts) angebracht wer-
den, vertikal hingegen nur ein Modul-
träger. Eine vertikale und horizontale
Montage von Modulträgern ist nicht
erlaubt.
