Montage multimedia
46

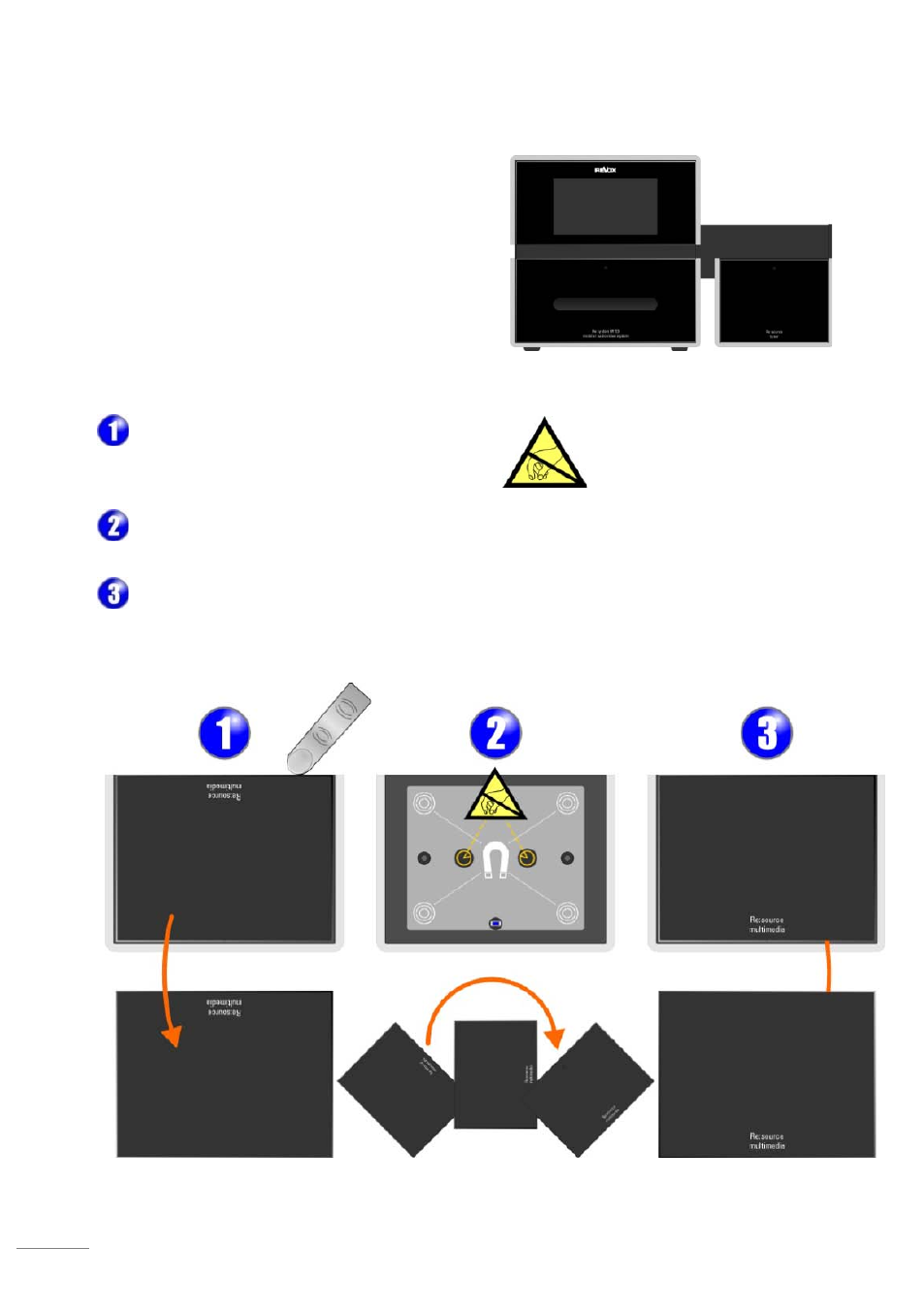

Frontglas drehen
Je nach Einbausituation (siehe Ab-
bildung rechts) kann es erforderlich sein,
das Frontglas zu drehen, damit der
Schriftzug nicht auf dem Kopf steht. Das
Frontglas des Multimedia-Moduls wird
durch vier unsichtbare Magnete ge-
halten und kann für diesen Zweck dem-
entsprechend abgenommen werden.
Glasfront an der Unterseite mit der
Fingerkuppe von der Modul-
vorderseite abheben
Frontglas drehen
Frontglas wieder vorsichtig auf die
Modulfront aufsetzen
Wichtiger Hinweis
Während des Umbaus sind
zwei Goldkontaktfedern frei-
liegend und dürfen nicht
berührt werden. Durch eine
elektrostatische Entladung könnte
ansonsten der Annäherungsprozessor
zerstört werden, der im Betrieb die
Touch-Funktion ausführt.
