multimedia Montage
45

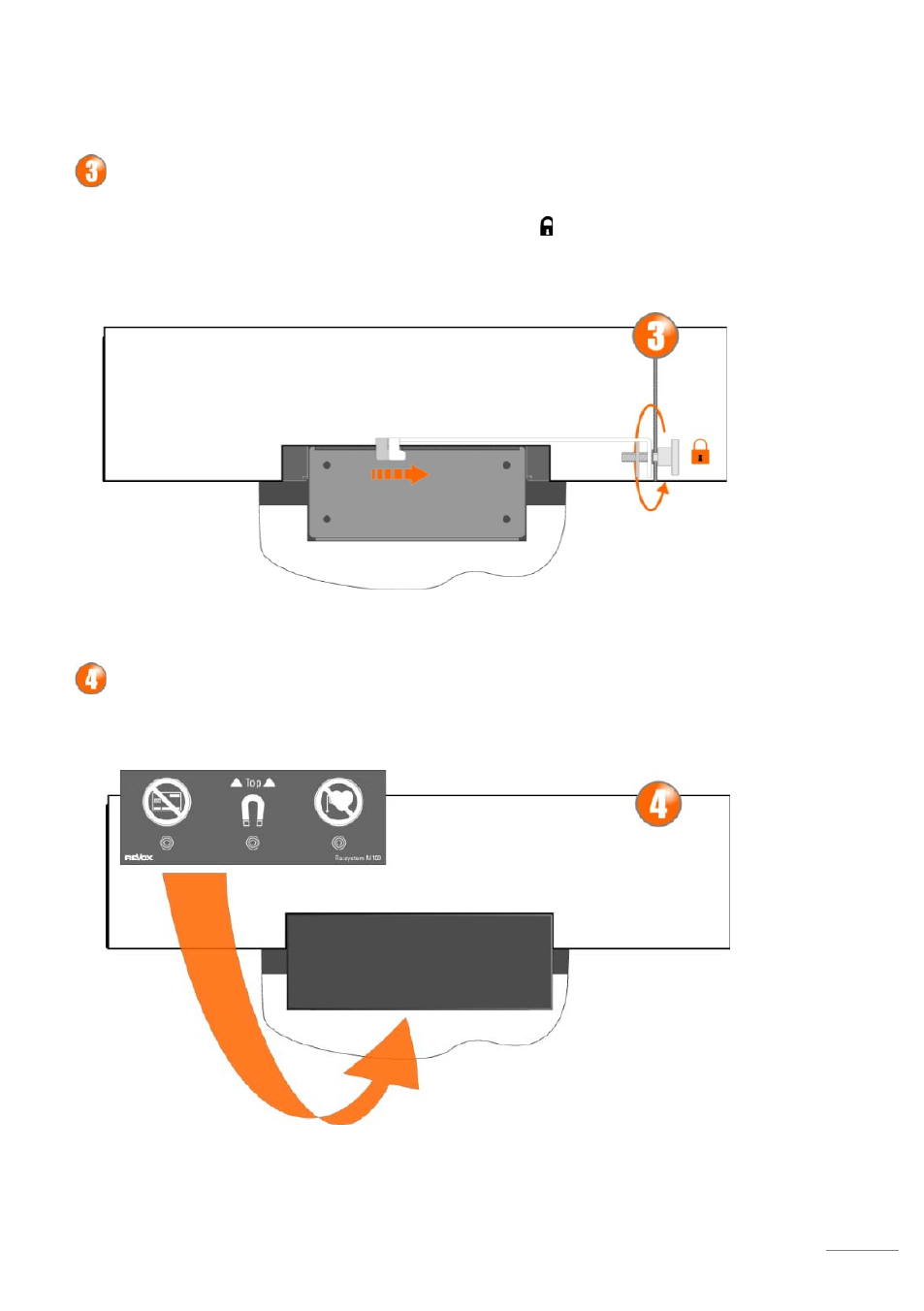

Montageschritte 3 /4
Seitenansicht
Magnetabdeckung vor
und nach dem Anbringen
Im dritten Schritt wird das Modul nun auf dem Modulträger arretiert, indem die
Arretierungsschraube im Uhrzeigersinn in Richtung Symbol gedreht wird, bis
ein deutlicher, mechanischer Widerstand zu spüren ist. Das Modul ist nun sicher
auf dem Modulträger befestigt.
Im letzten Schritt wird die magnetische Abdeckung am Modulträger angebracht.
Bitte beachten Sie die aufgedruckten Sicherheitshinweise.
