M208 Manager
Re:control
17
Infrared-RAW Definition (regelmäßige Codes)
Werden die IR-Codes im mpi-File als Infrared RAW-
Daten definiert, muss eine genaue Aufschlüsselung
des IR-Codes erfolgen.
RAW-Daten definieren eine IR-Code nach:
- Trägerfrequenz (IR_CARRIER)
- Wiederholungspause (IR_PAUSE)
- Wiederholungsrate (IR_REPEAT)
- Impuls-/ Pause-Dauer (IR_TIMEx)

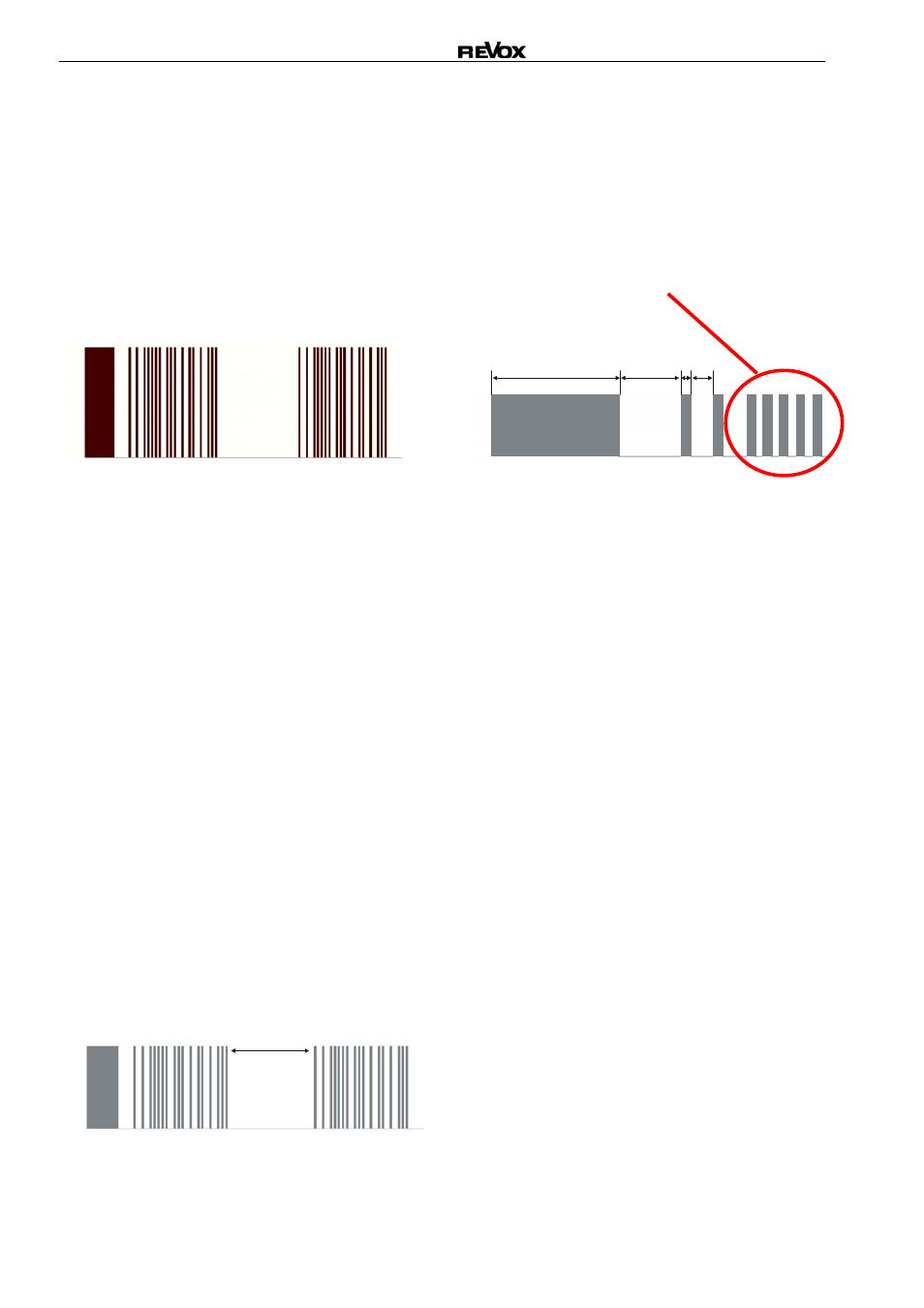

Ein typischer IR-Code kann wie folgt aufgebaut sein:
⇑
⇑
Erstes Impulspaket mit Startbits Wiederholung
Im mpi-File werden nun in der Deklaration diese 4
Informationen definiert. Es können nur ganzzahlige
Werte benutzt werden.
Ab V 0.76
IR_CARRIER [kHz] : Wert 1-450
IR_PAUSE [ms]
: Wert 1-65
1-
199
IR_REPEAT
: Wert 0-65
IR_TIME [
µs] :
Wert
1-65535
1-
199999
IR_TIME 1
IR_TIME 2
IR_TIME 3
IR_TIME …
IR_CARRIER
Trägerfrequenz des IR-Signals in kHz. Die maximale
Frequenz darf 450 kHz betragen. Höhere Frequenzen
können nicht verarbeitet werden.
IR_PAUSE
IR_PAUSE definiert den zeitlichen Abstand zwischen
dem ersten Impulspaket, das nur zu Beginn der IR-
Codes einmalig versendet wird, und der darauf-
folgenden Wiederholung, wenn die Taste längere Zeit
gedrückt wird bzw. IR_REPEAT größer 0 ist.
IR_PAUSE
IR_TIME
Die IR_TIME definiert die Impuls- bzw. Pausedauer
eines IR-Codes und kann mit unterschiedlichen Zeiten
definiert werden. Dabei ist nicht vorgegeben, ob die
Dauer für einen Impuls oder eine Pause verwendet
werden, da nur ein Wechsel zur nächsten Flanke
definiert wird.
In der folgenden Grafik eines IR-Impulses kann man
erkennen, daß die IR_TIME 1 als Impuls aber auch
als Pause vorhanden ist – rechter Bereich .
Beispiel:
IR_TIME x
1 2
3
4
IR_TIME_1 = 540
IR_TIME_2 = 1570
IR_TIME_3 = 4130
IR_TIME_4 = 8420
IR_REPEAT
IR_REPEAT definiert, wie oft nach einem einmaligen
Taste-Druck eine Wiederholung des IR-Codes statt-
finden soll.
Ausnahme
IR_REPEAT = 0
Hier wird der Wiederholungs-Code solange
wiederholt/ repetiert, solange die Taste (Hardkey als
auch Softkey) gedrückt wird.
IR-Code Beschreibung im mpi-File
POWER_ON = "4 3 1 2 1 2 1 1 1 1 1 1 1 1 1 "
