M208 Manager
Re:control
27

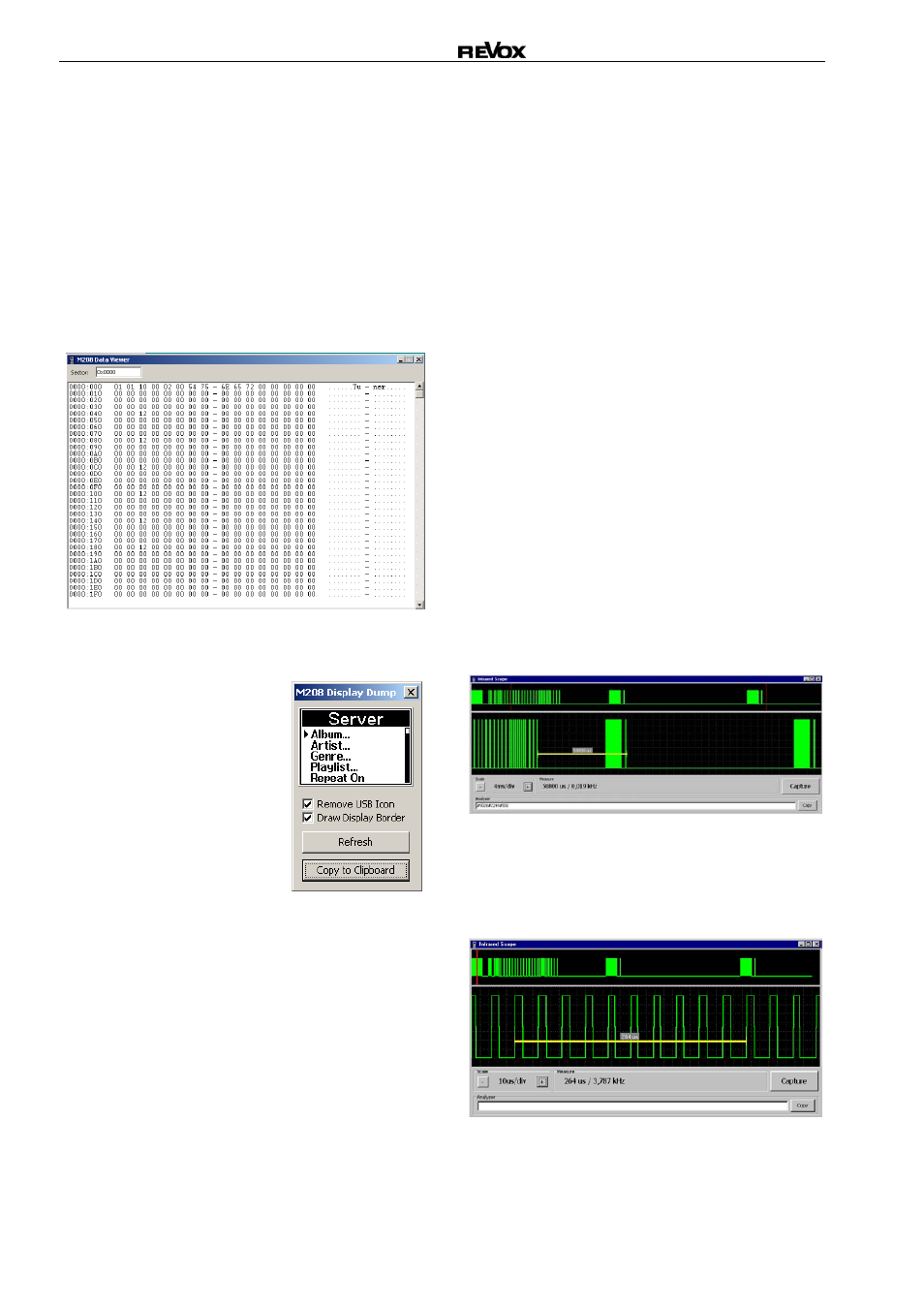

Expert-Functions
Werden im Option-Menü der in der Rubrik Tools die
Expert-Functions aktiviert, stehen drei weitere
Funktionen zur Verfügung:
MMC Data Viewer
Display
Dump
IR
Scope
MMC Data Viewer
Der MMC Data Viewer stellt den Speicherinhalt der
MMC-Karte dar.
Display Dump
Mit der Display Dump lassen
sich die Inhalte des M208-
Dispalys in die Zwischenablage
zur Weiterbearbeitung durch
andere Programme kopieren.
Vorgehensweise
1. Verbinden Sie die M208 mit dem USB-Kabel mit
dem PC und starten sie die Display Dump.
2. Wählen Sie an der M208-Fernbedienung die
gewünschte Displayansicht aus.
3. Definieren Sie, ob das USB-Zeichen im Display-
kopf verdeckt werden und ob ein Rahmen um
das Displayfeld generiert werden soll.
4. Über die Taste Refresh erneuern Sie die
Ansicht, wenn ein neuer Display-Inhalt angezeigt
werden soll.
5. Die Taste Copy to Clipboard kopiert den
Display-Inhalt in die Zwischenablage.
IR-Codes einlernen mit dem IR Scope
Das IR-Scope kann einen IR-Code einer IR-
Fernebdienung sichtbar machen. Hierzu muß die
M208 über das USB-Kabel mit dem PC verbunden
sein.
Starten Sie IR-Scope im Popup-Menü Tools. Mit Hilfe
von IR-Scope können Fremdfernbedienungen im
Format IR-RAW einfach und sicher eingelesen
werden. Dabei hilft Ihnen die integrierte
Messeinrichtung im ersten Schritt die Trägerfrequenz
IR_CARRIER und die Pausenzeit IR_PAUSE zu
ermitteln. Diese beiden Definitionen sollten für alle
Tasten einer Fernbedienung gleich sein und somit nur
einmalig vorgenommen werden müssen.. Nähere
Infos finden Sie ab Seite 16: IR-RAW-Code Definition.
Im zweiten Schritt können Sie dann mit dem
automatischen Analyser einen kompletten IR-Befehl
einlesen und in das mpi-File übertragen.
Zeit- und Frequenzmessung
Durch die integrierte Messeinrichtung kann man mit
dem Maus-Cursor zwei Punkte des IR-Signals
markieren. Das IR-Scope zeigt dabei im Fenster
Measure die Zeit mit der korrespondierenden
Frequenz zwischen den zwei Punkten an. Gleichzeitig
werden die Zeiten der einzelnen Puls- und
Pausenpakete im Fenster Analyser angezeigt. Alle
Zeiten werden in µs angegeben und sind durch das #-
Zeichen getrennt. Mit dem Tastefeld Copy werden alle
Zeiten, die sich im markierten Cursor-Bereich befinden
in die Zwischenablage eingefügt.
Für die Ermittlung der Trägerfrequenz sollte die Länge
von 10 Impulspaketen verwendet werden, um
Rundungs- und Ablesefehler zu verringern. Die
abgelesene Frequenz muß in diesem Fall
verzehnfacht werden.
