Revox M208 Projekt Manager Software - Handbuch (Seite 29)

M208 Manager Re:control
28
Analysor
Das Einlernen der IR-Codes geschieht nun mit der
Copy-Taste. Markieren Sie hiezu den Bereich des IR-
Codes, den Sie Einlernen möchten. Dabei genügt es,
wenn der Startmarker kurz vor dem ersten IR-Impuls
liegt und der Stopmarker kurz nach dem letzten IR-

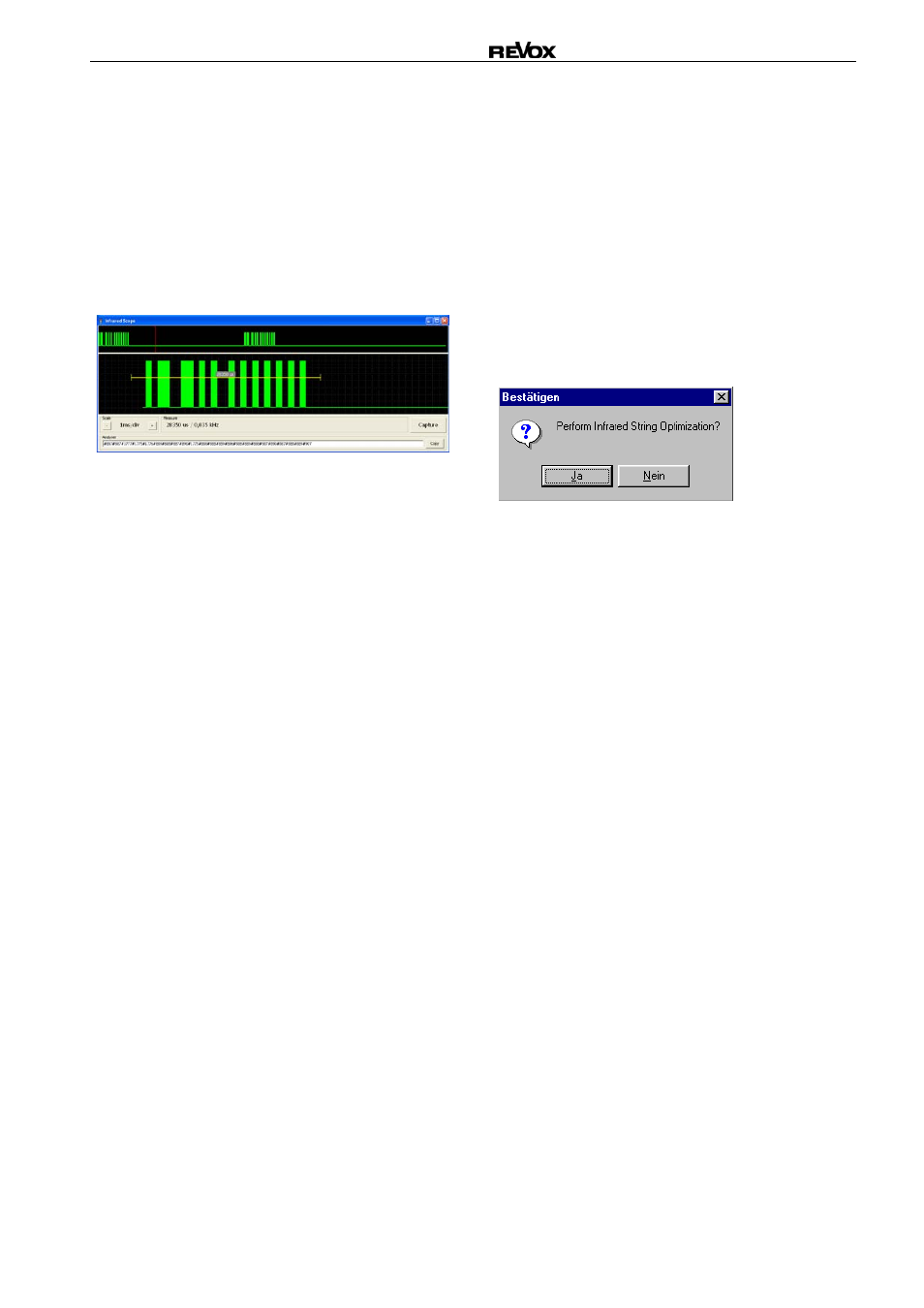

Impuls gesetzt wird, siehe Beispiel unten. Nun werden
automatisch im Analyser-Fenster die zugehörigen
Zeiten angezeigt. Drücken Sie nun einfach die Copy-
Taste. Der gesamte Inhalt im Analyser-Fenster ist nun
in die Zwischenablage kopiert worden.
Wechseln Sie nun zu einem Texteditor, mit dem Sie
das mpi-File erstellen. Mit der Einfügen-Funktion wird
nun der Inhalt des Analyser-Fensters bei der
zugehörigen Tasten eingefügt.
...
PLAY = “ #887 #887 #1777 #1775 #1776 #889 #
888 #887 #890 #1775 #888 #888 #889 #886 #888
#889 #888 #887 #890 #887 #888 #889 #907 “
...
Hinweis:
Überprüfen Sie, ob die Original-Fernbedienung mög-
licherweise Toggle- oder Trigger-Codes versendet!
Weitere Infos dazu finden Sie auf Seite 17 und 18.
Wenn alle Tasten so eingelesen sind, speichern Sie
das mpi-File ab. Dieses mpi-File entspricht nun schon
einer lauffähigen Version. Allerdings kann es
vorkommen, dass Aufgrund der großen Datenmenge,
die diese Art der IR-Code-Definition hervorruft, es zu
Fehlern bei der Übertragung in die M208 kommen
kann. Mit dem Tool Optimizer wird nun eine starke
Datenreduktion vorgenommen. Mehr dazu im
nächsten Kapitel.
Optimizer
Der Optimizer analysiert die Impuls- und
Pausenzeiten im mpi-File und fasst gleiche oder sehr
ähnliche Zeiten zusammen und setzt dafür eine
Konstante IR_TIME_X ein.
Definieren Sie deshalb nicht selbst IR_TIMEs,
sondern fügen Sie lediglich eine IR_TIME_0 an die
Stelle ein, an der Sie die IR-TIME-Definition haben
möchten.
Starten Sie nun den M208 Manager und öffnen Sie
das zuvor erstellte mpi-File. mit der Edit-Funktion
(Rechte Maustaste). Wählen Sie unter dem
Menüpunkt Tools die Option Otimizer aus und
bestätigen Sie den folgenden Hinweis mit Ja:
Nun werden alle #-Zeiten analysiert und in Gruppen
zusammengefasst. Als Ergebnis würde das linke
Beispiel in folgender Weise zusammengefasst:
IR_TIME_0 = 888
IR_TIME_1 = 1775
IR_TIME_2 = 907
PLAY = " 00111000010000000000002 "
Es ist hier klar zu sehen, dass nur noch ein
Bruchteil der Datenmenge vorhanden ist. Das mpi-
File wurde effektiv optimiert!
Diese Optimierung kann für jede Form innerhalb
eines IR-RAW-Codes verwendet werden , d.h. auch
Toggle- oder Wiederholungscodes Codes, die
Komma (,)- oder Größer (>)- Zeichen besitzen,
werden optimiert.
