M217
10

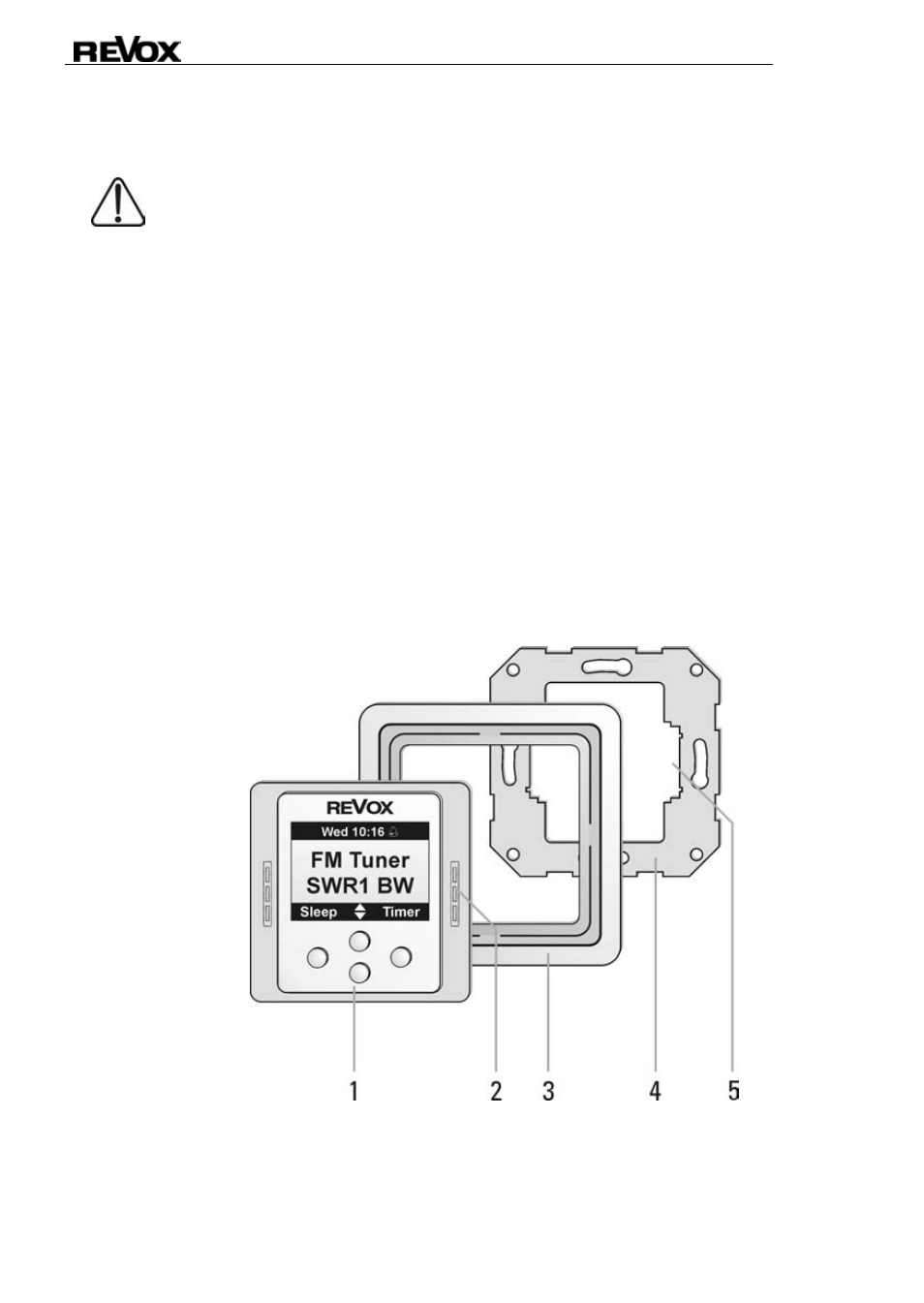

Installation
Jeglicher Druck während
und nach der Montage auf
das Display ist zu vermeiden!
1)
Tragering (4) mit Unter- oder
Aufputzdose verschrauben.
2)
Installationskabel abisolieren und
durch die Tragering (4) führen.
3)
Kabel an die schraubbaren Steck-
verbinder Phönix anschließen.
4)
Steckverbinder mit Printverbinder
auf Rückseite der Bedienober-
fläche (1) verbinden
5)
Bedienoberfläche (1) mit dem
Abdeck-rahmen (3) so auf die
Montageaufnahme (4) aufsetzen,
dass die Schnappverbinder (2) der
Bedienoberfläche (1) in die Aus-
sparung (5) der Montageaufnahme
(4) zu liegen kommen.
6)
Bedienoberfläche (1) an die
Montageaufnahme (4) andrücken,
bis die Schnappverbinder ein-
rasten.
