Revox M217 Benutzerhandbuch
Seite 6
Re:control
M217
4
Anschluss
Revox empfiehlt für den Anschluss an
die Revox (Multiroom)-Anlage ein 4-
adriges Telefon-kabel (1 x 4x 0,5 mm²)
mit RJ11-Stecker (6P4C-Modular) zu
ver-wenden.
Maximale Leitungslänge: 100 Meter

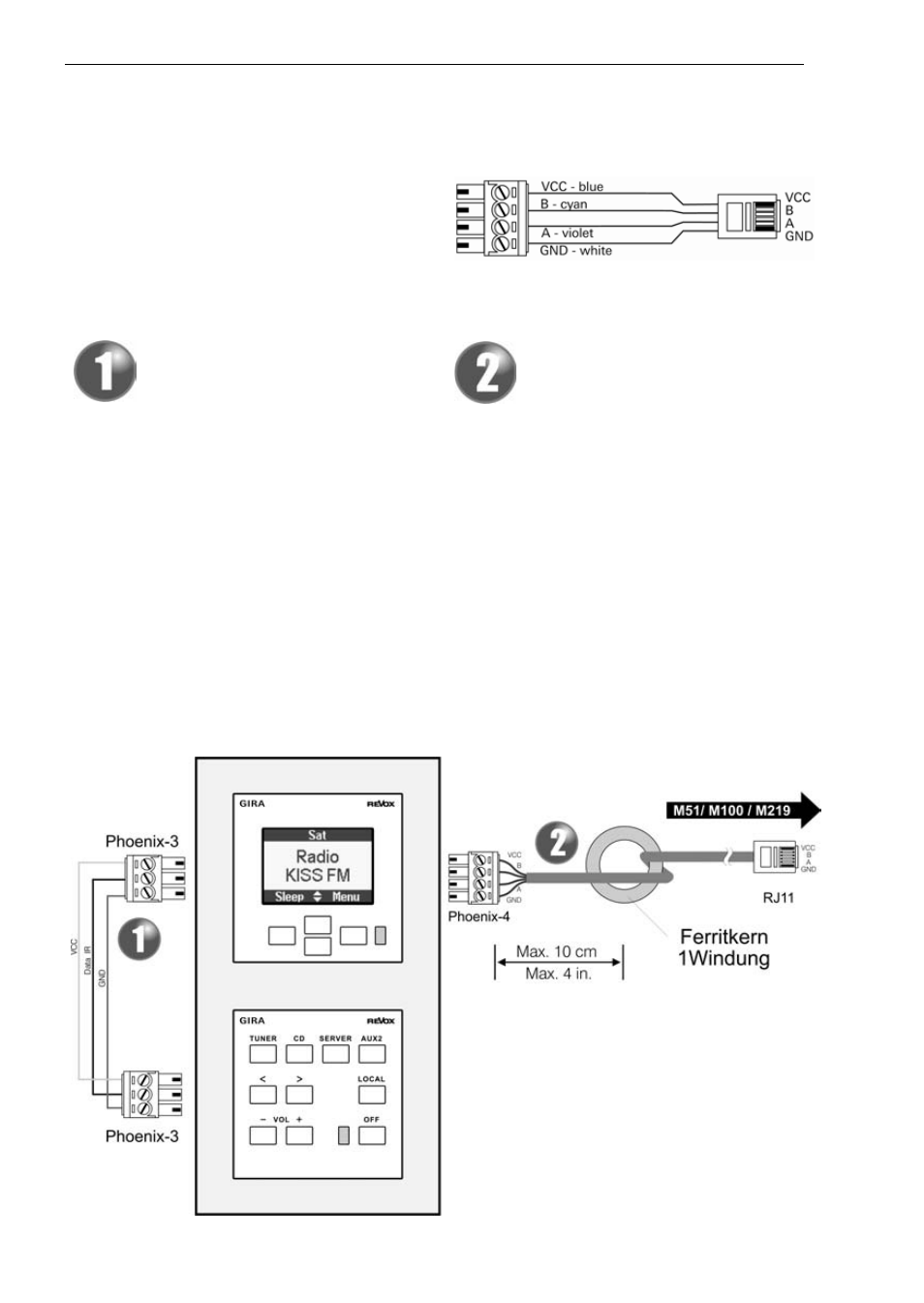

Für die Kombination, bestehend aus
dem Display M217 und der
Wandbedienung M218, ist die Ver-
kabelung wie in der Zeichnung
abgebildet vorzunehmen. Die Wand-
bedienung M218 besitzt in der
Kombilösung nur die Verbindung zum
Display M217.
Die Verbindung c ist im Kombi-
Angebot bereits fertig konfektioniert.
M217
M219/ M51/ M100
Über die Verbindung d wird das
M217 direkt mit den Re:system-
Geräten M10, M100, M51 verbunden
oder bei einer Multiroom-Installation
mit dem entsprechenden Neben-
raumverstärker M219.
Der Ferritring liegt dem M217 bei
(außer Feller).
Tip
Bevor Sie das Kabeld verlegen,
sollten Sie unbedingt prüfen, ob
dieses Kabel für einen RJ11-Stecker
geeignet ist.
Kombination :
Displayeinheit M217 und
Bedieneinheit M218 (optional)
