Installation
Jeglicher Druck während
und nach der Montage auf
das Display ist zu vermeiden

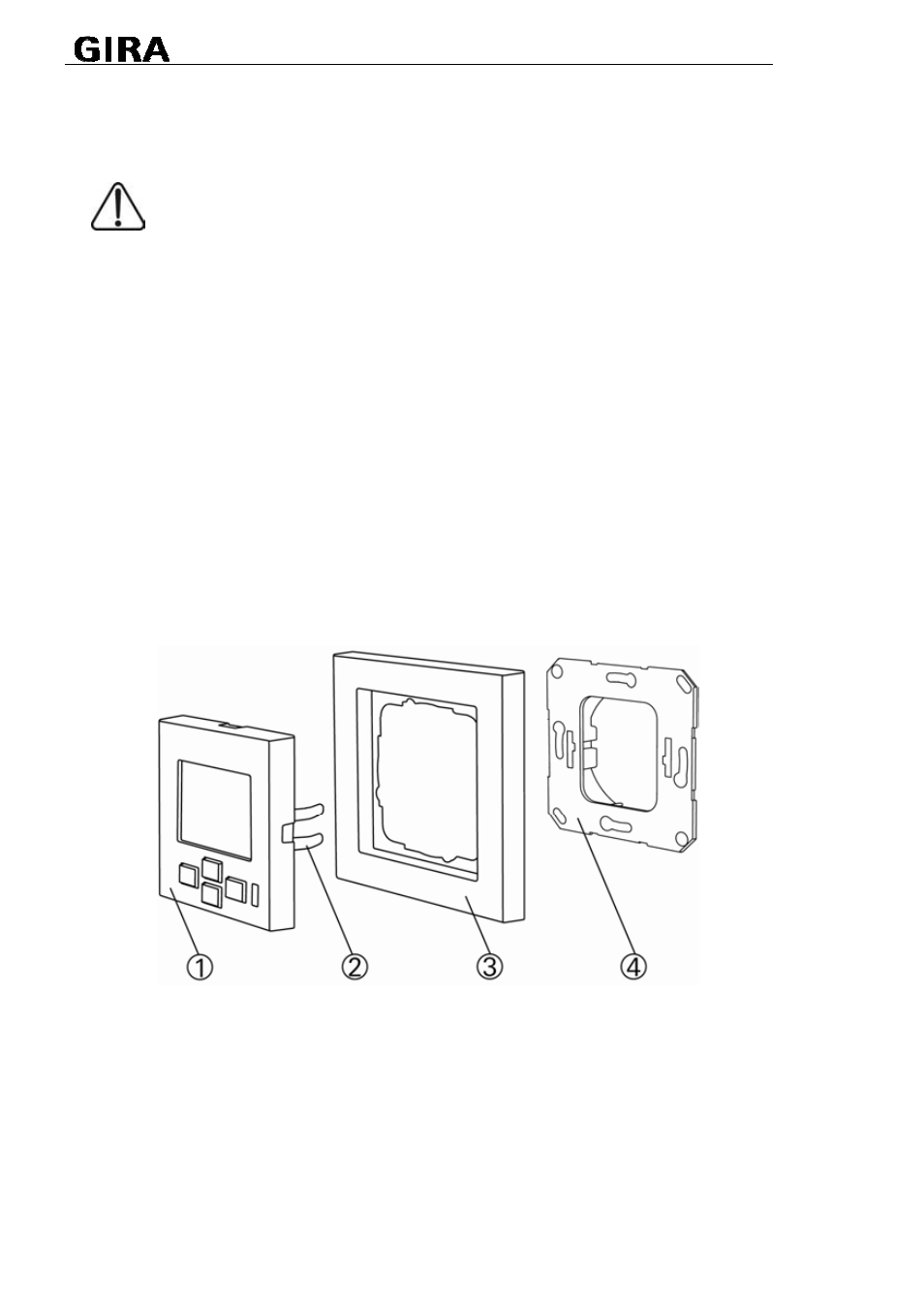

1) Tragring (4) mit Unter- oder
Aufputzdose verschrauben.
2) Installationskabel abisolieren
und durch den Tragring (4)
führen.
3) Kabel an die schraubbaren
Steckverbinder anschließen.
4) Steckverbinder mit Printver-
binder auf Rückseite der
Bedienoberfläche (1) verbinden.
.
5) Bedienoberfläche (1) mit dem
Abdeckrahmen (3) so auf den
Tragring (4) aufsetzen, dass die
Halteklammern (2) der Bedien-
oberfläche (1) in die Aussparung
des Tragrings (4) zu liegen
kommen.
6) Bedienoberfläche (1) an den
Tragring (4) andrücken, bis die
Halteklammern einrasten.
DIL-Schalter (Rückseite)
Mit den DIL-Schaltern auf der
Rückseite des M217 werden die
Grundeinstellungen konfiguriert.
Benutzen Sie hierfür einen kleinen
Schraubenzieher.
