Revox M200 RS232 Schnittstelle, Ausführung Loewe Benutzerhandbuch
Seite 10
Montage & Anschluss
M200 Mk2
3
Verbindung
:
M200 mit serieller Schnittstelle
Buchse: RS232
Setup: # 4 – ab Seite 11
M219:
Ja
;
Über die serielle Schnittstelle
RS232 kann das M200 –Inter-
face in Verbindung mit anderen
Geräten treten, die ebenfalls
über eine serielle Schnittstelle
verfügen.
Damit lassen sich TV-Geräte von
Loewe komfortabel in die Revox-
Welt einbinden.
Das M203-Interface eignet sich
auch als Schnittstelle zu Haus-
steuerungssystemen wie AMX
oder Crestron, die über ein
spezielles Revox- Protokoll ver-
fügen.
Auch ein Windows
®
-PC mit dem
M51-Steuerungsprogramm M230
kann mit der seriellen Schnitt-
stelle des M200 verbunden
werden.
Es dürfen serielle Kabel bis zu
einer maximalen Länge von
10 m verwendet werden.
Verbindung
:
M200 Spannungs-Eingang
Buchse: INPUT A B
Setup: # 4 – ab Seite 6
M219:
Nein
Mit den Triggereingängen INPUT
A und INPUT B ist
es möglich
gezielt Ereignisse am M51 aus-
zulösen. Dies geschieht, indem
an dem jeweiligen Eingang eine
Spannung zwischen 5-24 Volt/
DC angelegt wird.
Im Nebenraum (M219)ist diese
Funktion nicht verfügbar.
Es stehen mehrere Optionen zur
Verfügung, die ausgeführt werden,
wenn an den jeweiligen Ein-
gängen Spannung anliegt.
Steuerungsbeispiel

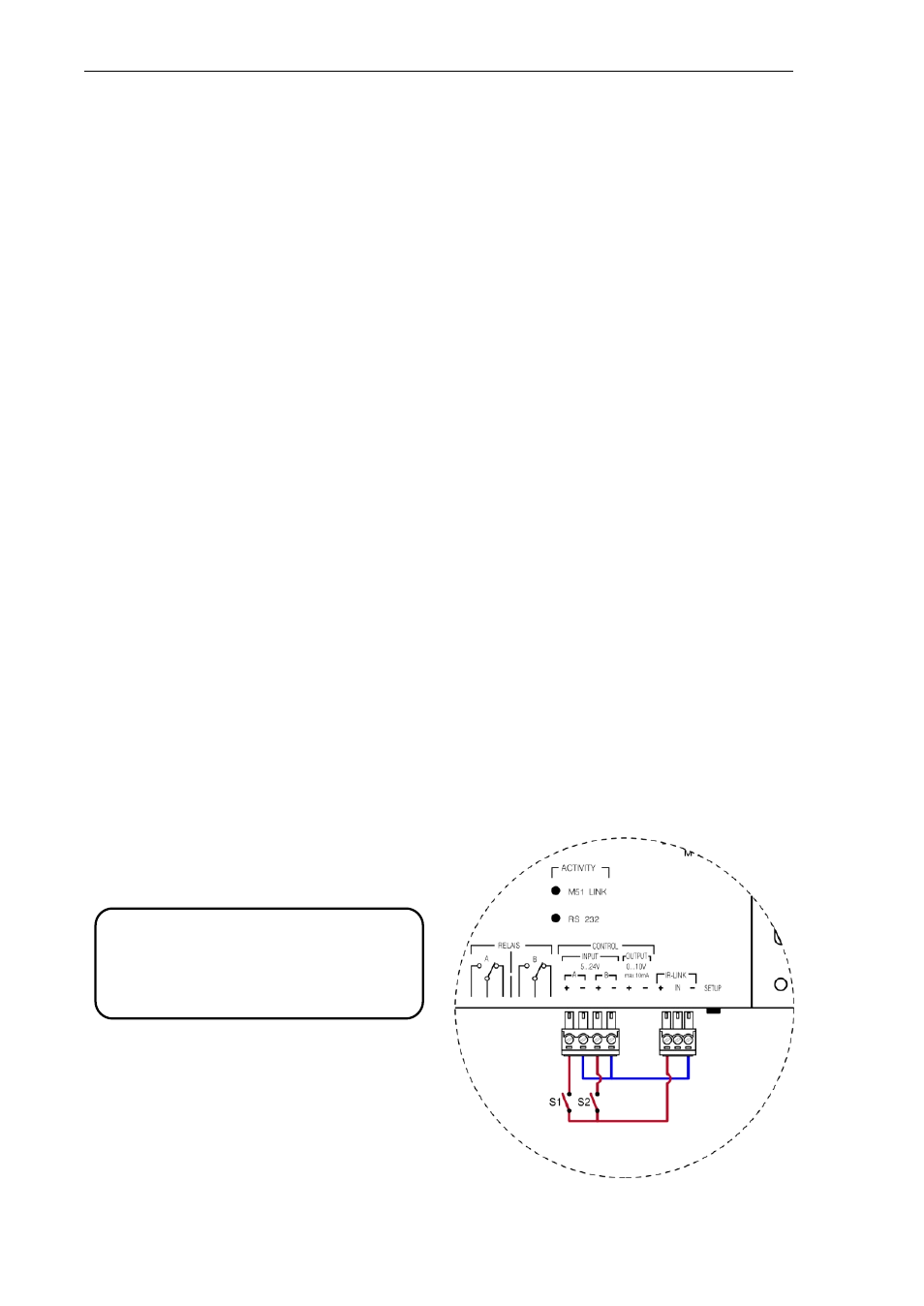

Die untere Schaltung zeigt, wie
Sie mit zwei Tastern die Eingänge
S1 und S2 aktivieren können. Als
Spannungsquelle dient + und -
des IR-LINK.
