Konfiguration M200 Mk2
17
Gefen HDMI Switcher 4x2, 4x1
Switcher
6x2
Steuerung der HDMI-Switcher
der Firma www.gefen.com
Die HDMI-Eingänge des HDMI-
Switchers werden in Abhängigkeit
der Audio-Quelle aktiviert. Erfolgt
keine Zuordnung, bleibt der zuletzt
gewählte HDMI-Eingang aktiv. Die
Einstellung erfolgt im M200-Setup
auf Seite #5.
Produkteigenschaften:
- 4 HDMI-Eingänge (4x1,4x2)
- 6 HDMI-Eingänge (6x2)
- 1 HDMI-Ausgang (4x1)
- 2 HDMI-Ausgänge (4x2, 6x2),
wobei beide Ausgänge parallel
betrieben werden können;
- Auflösungen bis 1080p
- HDCP-fähig
- Optischer Digitalausgang Audio

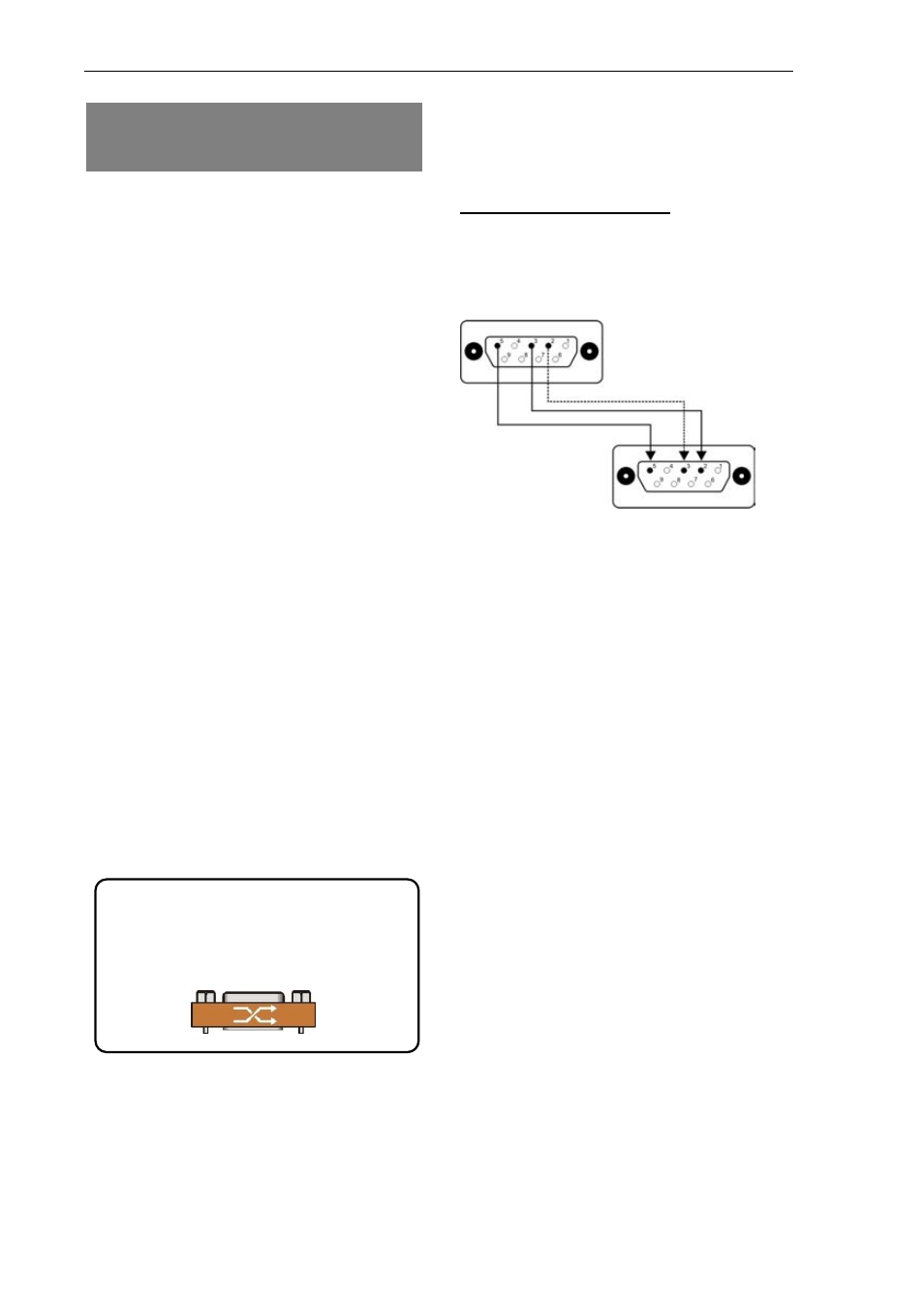

Für die Übertragung benötigt
man ein gekreuztes, serielles
SubD-Kabel, auch Null-Modem-
Kabel genannt.
Typ: Stecker-Stecker
Verwenden Sie für das mitge-
lieferte Revox-Kabel (1:1) des-
halb den beiliegenden Kreuz-
adapter.
9-Pol
⇒ 9-Pol
Pin 2 ⇒ Pin 3
Pin 3 ⇒ Pin 2
Pin 5 ⇒ Pin 5
Max. Kabellänge RS232: 10 m
Der Vertrieb der Gefen-Produkte
erfolgt über den freien Handel.
