Revox M200 RS232 Schnittstelle, Ausführung Loewe Benutzerhandbuch
Seite 17
Konfiguration
M200 Mk2
10

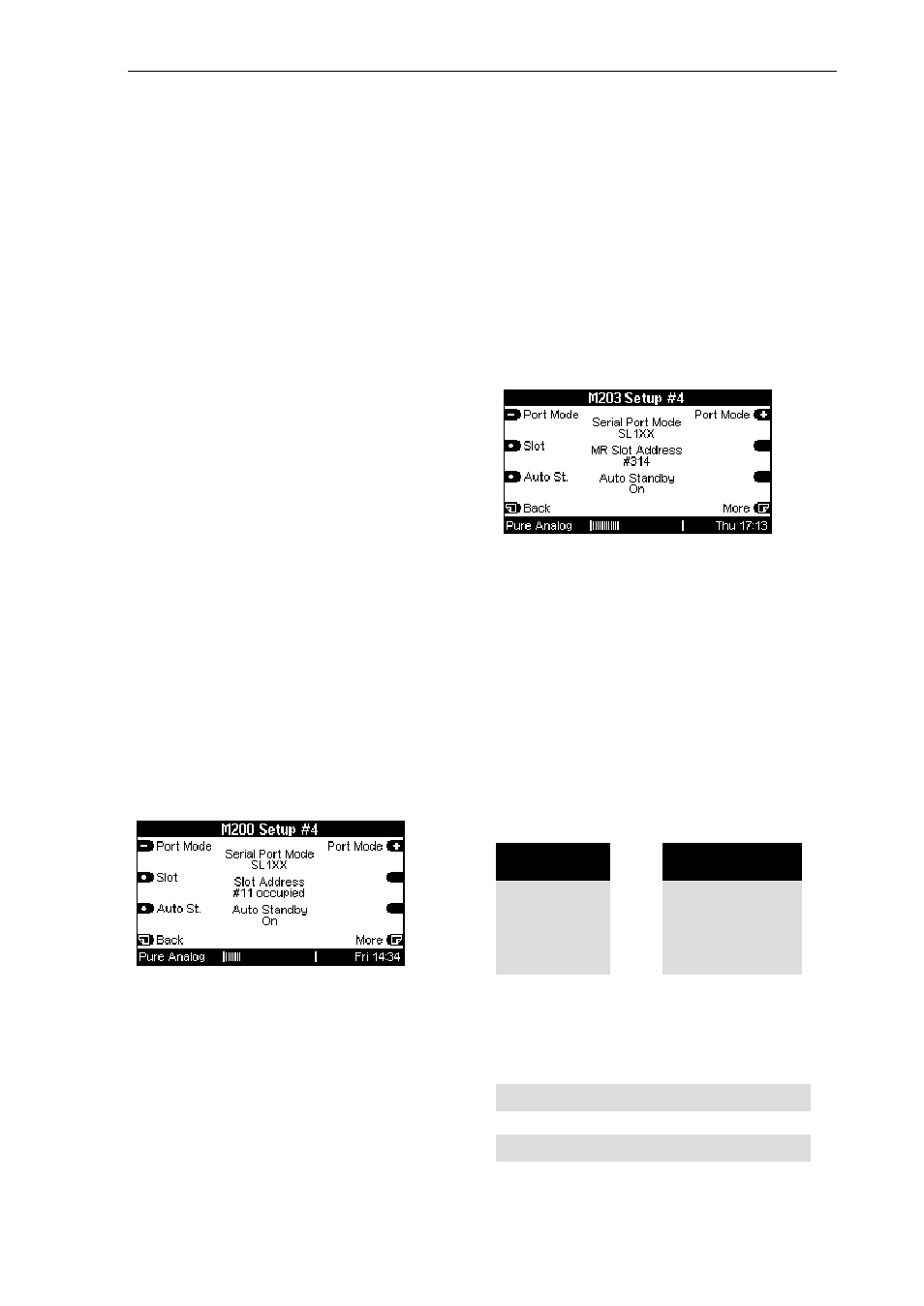

Setup #4 – a) Slot M51
Funktion: Adresszuordnung
Anzeige: Slot Adress
Anschluss: M51-Link – Seite 2
M219:
Ja
;
M51 Betrieb – Abb. Seite 15
Wird ein zweites M200 (M203) am
M51Link Ausgang angeschlossen,
muss durch die Slot-Auswahl eine
unterschiedliche Adressierung
vergeben werden, damit nicht
beide dieselbe Slot-Adresse be-
legen. Dies würde zu Fehlfunk-
tionen führen. Bei der Doppel-
belegung einer Adresse wird
keines der beiden M203 (M200) in
der Versionsliste angezeigt.
Slot-Adresse : #11 oder #12
Zur Auswahl stehen dabei die zwei
Slot-Adressen 11 und 12. Ist die
angewählte Adresse bereits ver-
geben (Anzeige: #xx occupied),
erscheint folgende Meldung:
Setup #4 – b) Slot M219
M219 Betrieb - Abb. Seite 15
Im Verbund mit dem M219 defi-
niert die Slot-Adresse die Zuge-
hörigkeit zum Nebenraumver-
stärker. Ein M200 kann nur an
einen Nebenraumverstärker mit der
Adressierung x1- x4 ange-
schlossen werden.
Durch die Slot-Adresse legt man
fest, mit welchem Nebenraum-
verstärker das M200-Interface
kommunizieren soll. Durch das
Bussystem ist dies notwendig,
obwohl das M200 jeweils einzeln
mit dem M219 verbunden ist. Pro
Nebenraumverstärker kann nur ein
M200-Interface benutzt werden.
Adress-Zugehörigkeit: Zone 1-4
M219/ 217
M200/ M203
x 1
Ö
x
11
x 2
Ö
x
12
x 3
Ö
x
13
x 4
Ö
x
14
x 5
x 6
x 7
x 8
x 1 – x 4:
nur M219
x 5 – x 8:
M217 oder M219
x 11 – x 14: nur M200 / M203
