Revox M300 Videoschiene Benutzerhandbuch
Seite 4
video switch
Re:connect
3
SCART-Variante M300

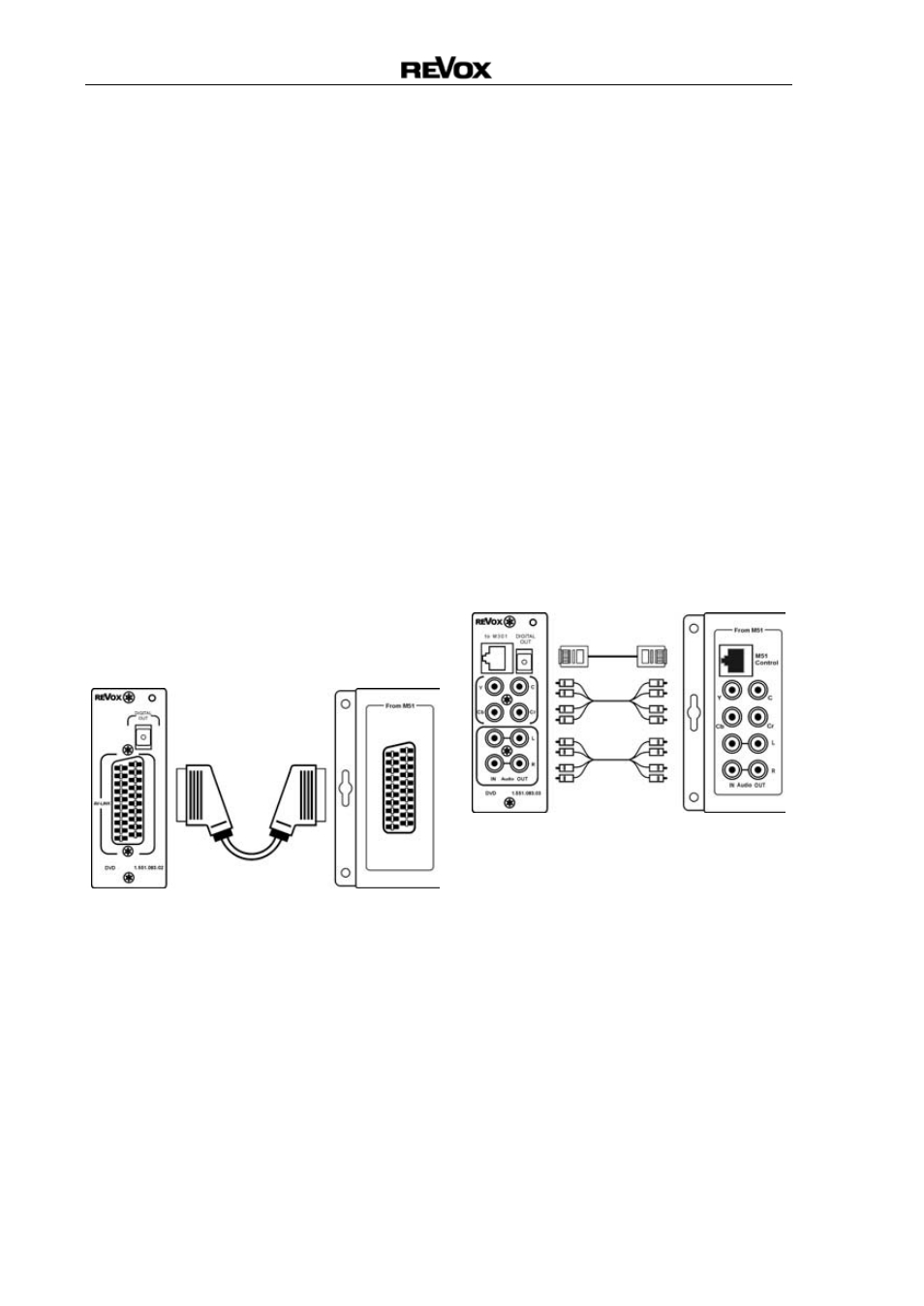

Den M300 verbindet man
mittels einem vollbeschalteten
(21- poligen) SCART-Kabel mit
dem DVD MKII-Modul des M51
wie in der Abbildung unten
gezeigt. Das dem M51
beiliegende SCART-Kabel
erfüllt diese Bestimmungen in
bester Qualität.
Wichtig
Der M300 funktioniert nur mit
dem DVD-MK2 Modul ( Artikel-
Nr: 1.551.083.02). Leicht zu
erkennen ist das DVD MKII -
Modul am optischen Digital-
ausgang. Das DVD MKI-Modul
hat hingegen einen coaxialen
Digitalausgang.
Um Bild - und Tonqualität nicht
zu mindern, sollte die Gesamt-
kabellänge (M51-M300 + M300-
Monitor) von 10m nicht
überschritten werden.
Cinch-Variante M301
Für die Verbindung des M301
mit dem DVD-Chinch Modul des
M51 benötigt man
2 Stereopaare (Cinch) für die
Video-Signale (Bild) und
2 Stereopaare (Cinch) für die
Audiosignale (Ton).
Zusätzlich verbindet man den
M301 und den M51 mit einem
Patchkabel (geschirmtes und
ungekreuztes RJ45-Kabel) für
die Steuerfunktion.
Die Gesamtverkabelung sieht
dann wie folgt aus:
Um Bild - und Tonqualität nicht
zu mindern, sollte die Gesamt-
kabellänge (M51-M301 + M301-
Monitor) von 10m nicht
überschritten werden.
