8
M
onitor-Anschlussfeld

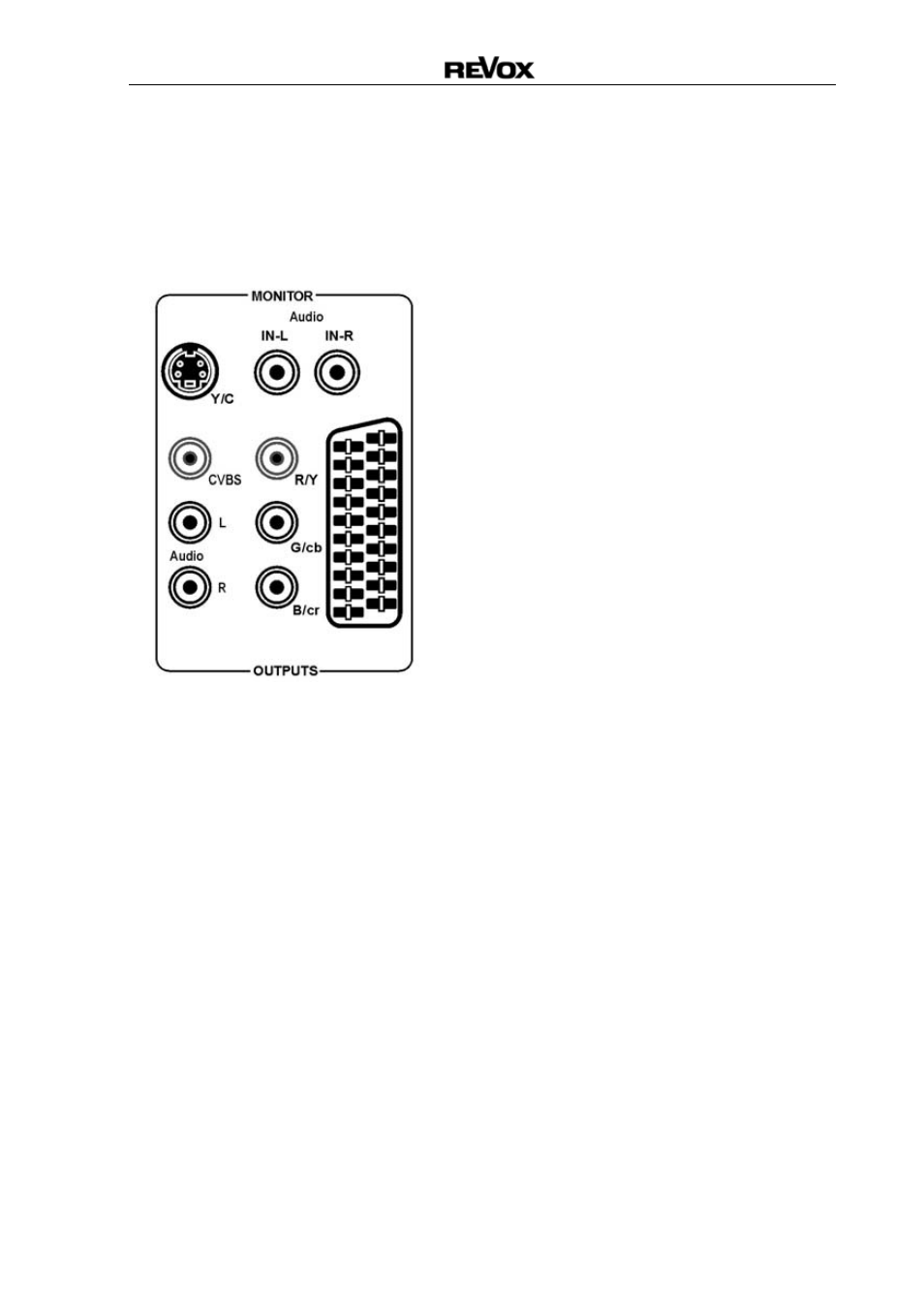

Das Anschlussfeld Monitor ist
am video switch für die Variante
M300 und M301 identisch
aufgebaut.
Hier schließen Sie die Geräte
an, die das Bild wiedergeben.
Dies können LCD- oder
Plasmamonitore sein oder auch
ein normales Fernsehgerät.
Des Weiteren stehen diese
Ausgänge natürlich auch
Projektoren und Beamern zur
Verfügung.
Über die Buchsen Audio-IN
kann der Fernsehton mit der
Quelle TV über den M51
wiedergegeben werden.
Bei einer SCART-Verbindung
sind diese Audiosignale bereits
integriert und müssen nicht
vorgenommen werden.
Besonderheit SCART-Ausgang
Ist Ihr Gerät mit einem SCART-
Eingang ausgerüstet, so ist
diese Steckverbindung vorzu-
ziehen, da über die SCART-
Buchse auch eine 6/12-
Spannung ausgegeben wird.
Diese Schaltspannung schaltet
automatisch das TV-Gerät mit
dem korrekten Eingang ein,
sobald eine RGB-Signal vom
M51 oder der Quelle Video-5
oder Video-6 anliegt.
Vorraussetzung dafür ist, dass
im Setup des DVD MKII-Moduls
der Video-Mode auf RGB+CVBS
eingesellt ist.
Diese Schaltspannung ist Teil
der SCART-Standards und
funktioniert deshalb nicht mit
den Signalen YC bzw. YCrCb
Parallelbetrieb
Der video switch verwendet
intern und am Monitorfeld
besonders saubere und starke
Videoverstärker. Dadurch
können mehrere Monitore an
unterschiedlichen Ausgängen
parallel betrieben werden ohne
Einbussen in der Bildqualität
hinnehmen zu müssen.
So kann z.B. das Fernsehgerät
über SCART verbunden
werden, während der Projektor
mit dem YCrCb-Ausgang
versogt wird.
