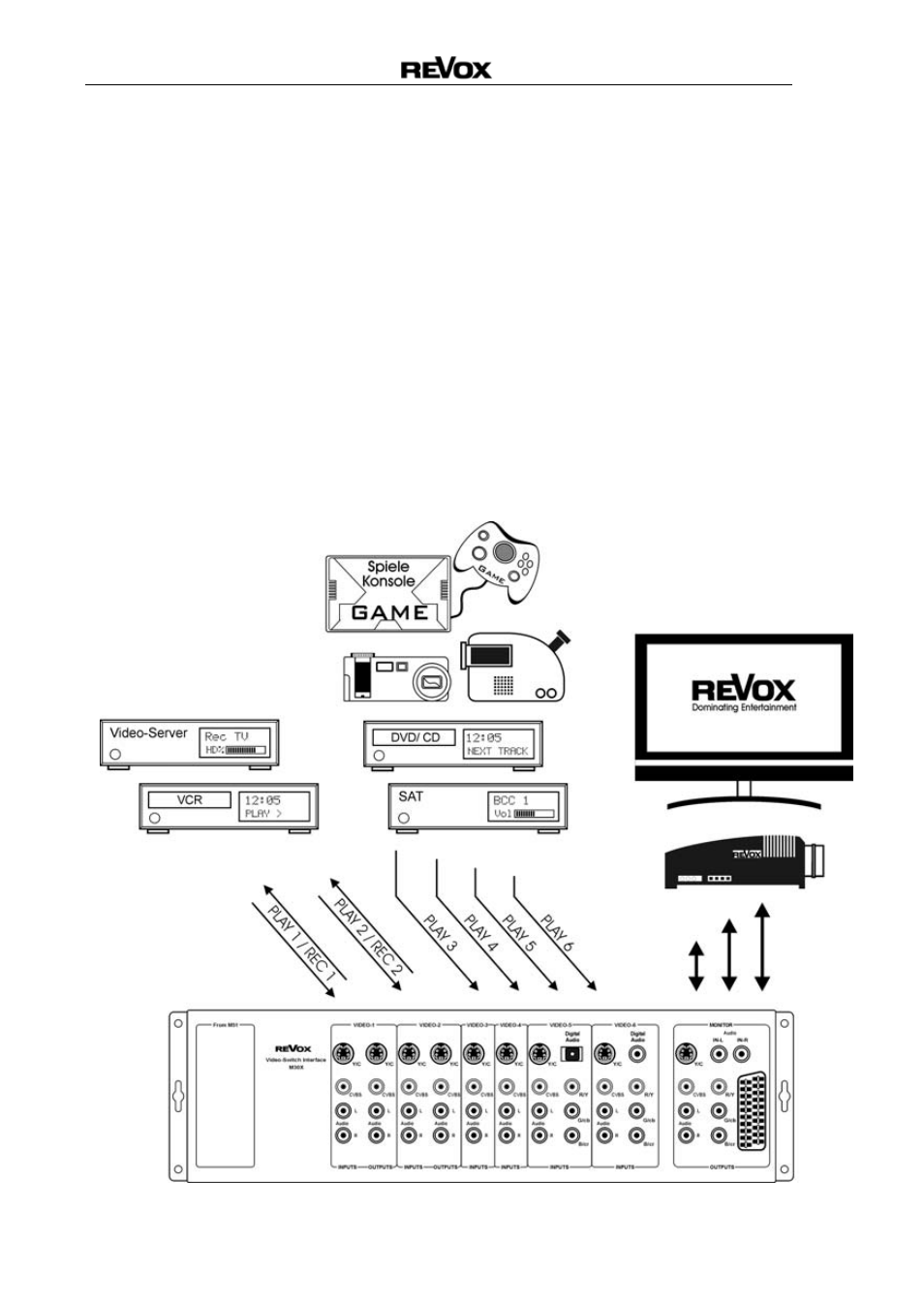

Das untere Schema zeigt einen
Überblick über die Anschluss-
möglichkeiten, die der M300
bzw. M301 bietet.
Das Audiosignal (Ton) der
angeschlossenen Videoquelle
wird vom M51 wiedergegeben,
das Videosignal (Bild) hingegen
von den angeschlossenen
Bildwiedergabegeräten TV,
Videoprojektor etc.
Zusätzlich kann mit der Quelle
TV der Ton des
Fernsehgerätes
über den M51
wiedergegeben
werden.
Damit dies möglich ist, muss
entweder eine SCART-
Verbindung zum Fernsehgerät
vorhanden sein oder der Audio-
ausgang des Fernsehgerätes
durch ein Stereo-Cinchkabel mit
dem Audio IN am Monitorfeld
des M300/ M301 verbunden
sein.
Alle anderen Verbindungen
werden wie dargestellt
vorgenommen.
Anschlussmöglichkeiten video switch
