ADRESSEN-ERWEITERUNGSMODUL
CA-64 ADR
ca64adr_de 01/12
Das Adressen-Erweiterungsmodul CA-64 ADR ist für die Zusammenarbeit mit den
Alarmzentralen CA-64 und INTEGRA vorgesehen. Es ermöglicht einen Ausbau des
Alarmsystems um maximal 48 Eingänge (je nach Typ der Zentrale) mit identischen
Eigenschaften wie die Eingänge der Hauptplatine. Das Modul hat ein eingebautes
Schaltnetzteil mit einer Leistung von 2,2 A sowie einen Akkuladekreis und -tiefentladeschutz.
Achtung: Nach der Installation des Moduls CA-64 ADR im Alarmsystem CA-64 können
sonstige Module der Eingänge sowie die Unterzentrale CA-64 PP nicht mehr
installiert werden.
Diese Anleitung bezieht sich auf das Modul mit der Firmware Version 1.5 und höher.
1. Beschreibung der Platine

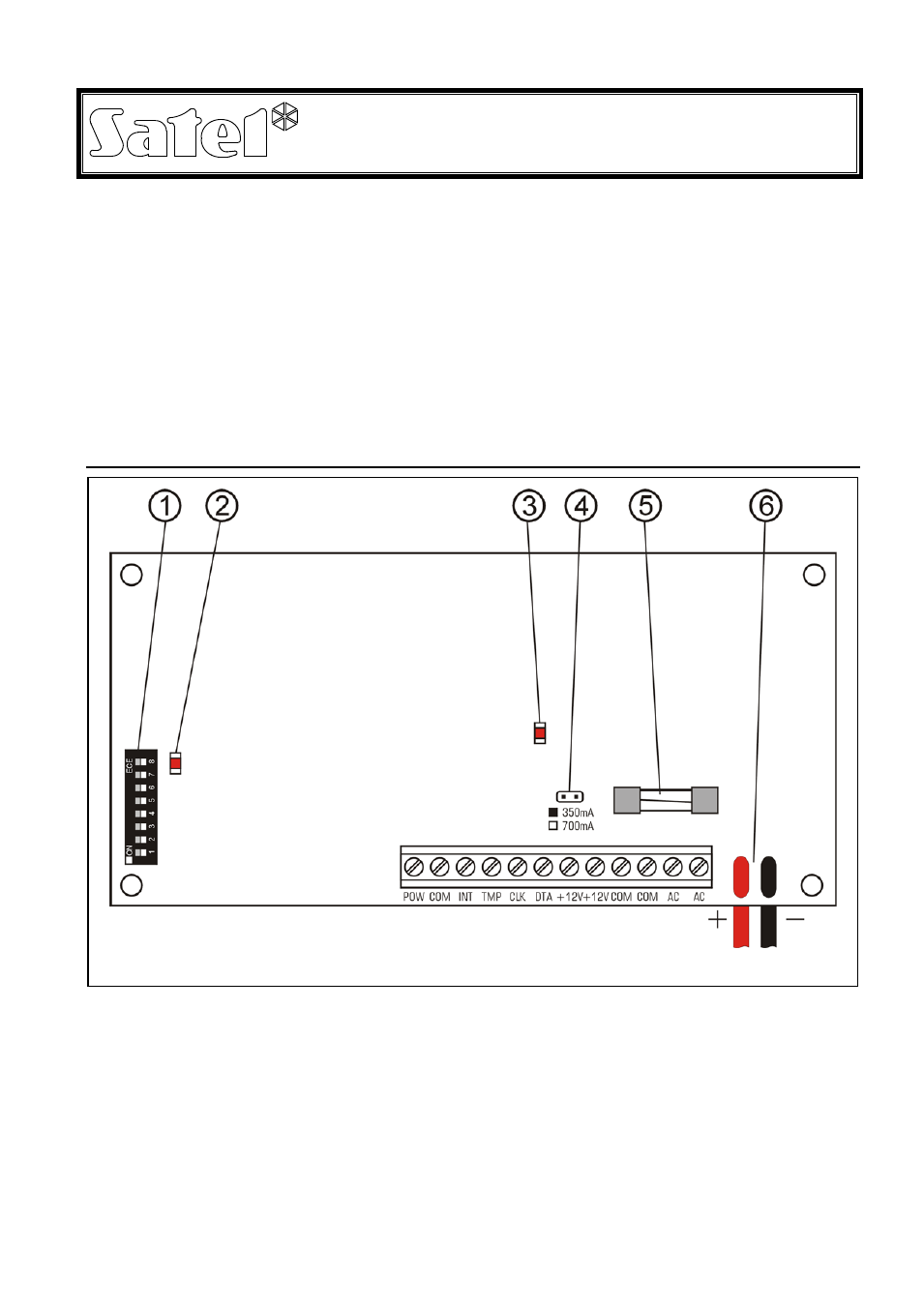

Abb. 1. Ansicht der Platine.
Erläuterungen zur Abbildung 1:
1 – Gruppe von DIP-Schaltern zur Festlegung der individuellen Moduladresse (Schalter
1-5) und zur Auswahl des Typs der Zentrale, mit der das Modul zusammenarbeitet
(Schalter 8: OFF – CA-64; ON – INTEGRA).
2 – Diode zur Signalisierung der Kommunikation mit der Zentrale. Bei ordnungs-
gemäßem Betrieb des Moduls blinkt die Diode mit veränderlicher Frequenz.
3 – Diode, die beim Testen und Laden des leeren Akkus leuchtet. Der Akku-Test wird
alle 4 Minuten wiederholt und dauert zwischen 10 bis 20 Sekunden. In dieser Zeit
verringert der Prozessor die Spannung des Netzteils, und die angeschlossenen Geräte
werden aus dem Akku mit Strom versorgt.
rot schwarz
