ERSCHÜTTERUNGSMELDER MIT
MAGNETKONTAKT
VD-1
vd1_de 09/08
Der Erschütterungsmelder mit Magnetkontakt VD-1 ist für die Einbruch- und
Überfallmeldesysteme vorgesehen. Er zeichnet sich durch eine geringe Stromaufnahme aus.
Dank erweiterten Funktionen der Signalbearbeitung, die durch den piezoelektrischen Sensor
realisiert werden, unterscheidet der Melder natürliche Schwingungen aus der Umgebung von
den Schwingungen, die durch gewaltsame Tür- oder Fensteröffnung entstanden sind. Das
Signal vom Sensor wird hinsichtlich Amplitude, Dauerzeit und Anzahl von Schwingungen
analysiert. Der Magnetkontakt signalisiert eine Verletzung nach Entfernung des Magneten
vom Reedkontakt, wodurch der elektrische Kreis gebrochen wird.
NC
TMP
COM
+12V
NC
TMP
LED
ON
OFF
REED
SWITCH
ON OFF
A
B
A
B
LED
ON
OFF
OFF
LED
ON
OFF
ON
4
0 7
1
MIN MAX
2
10
REED
SWITCH
A B
A
REED
SWITCH
A B
B
9
REED
SWITCH
ON
OFF ON
OFF
REED
SWITCH
ON
OFF

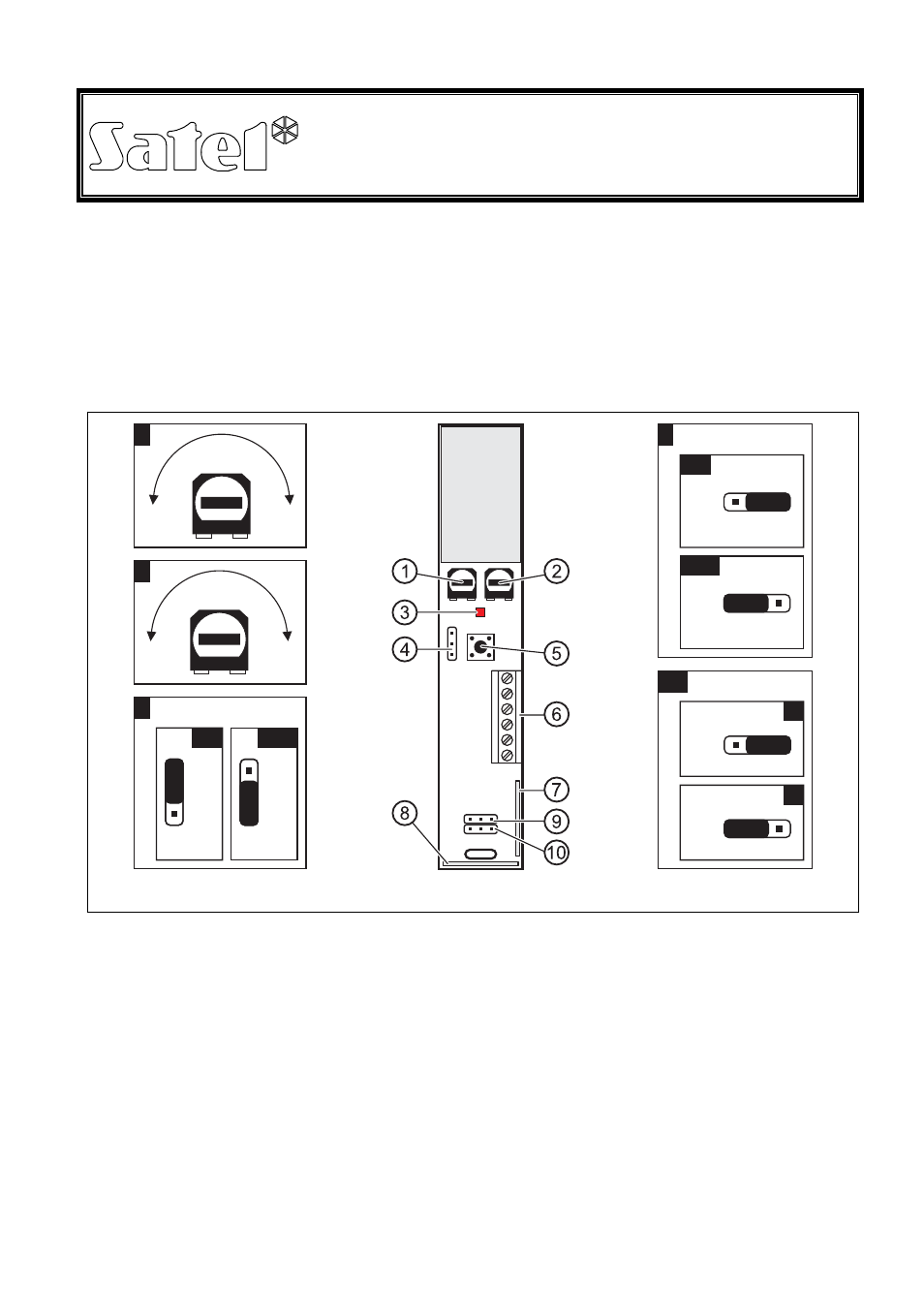

Abb. 1. Elektronikplatine des Melders.
Erläuterung zur Abbildung 1:
1 - Potenziometer zur Einstellung der Anzahl von Impulsen (Vibrationen), deren
Registrierung innerhalb von 30 Sek. eine Verletzung des Melders verursacht. Alle
Vibrationen werden in Betracht gezogen (sie müssen nicht das Kriterium der
Empfindlichkeit erfüllen). Stellen Sie einen Wert von 0 bis 7 ein. Der eingestellte Wert ist
durch die LED angezeigt (nach Änderung der Einstellungen wird entsprechende
Blinksequenz erzeugt). Bei Einstellung des Wertes 0 werden die Impulse nicht gezählt.
2 - Potenziometer zur Einstellung der Empfindlichkeit des Erschütterungsmelders. Nach
Registrierung einzelner Vibration, die dem Kriterium der Empfindlichkeit entspricht, wird
der Melder verletzt.
Achtung: Die Empfindlichkeit und Anzahl von Impulsen werden unabhängig analysiert. Der
Melder kann eine Verletzung realisieren, nachdem er einzelne starke Vibration
registriert, die durch einen kräftigen Schlag ausgelöst wurde, oder nachdem er
