2 VD-1 SATEL
mehrere kleine Vibrationen registriert, die durch eine Serie kleinerer Schläge
ausgelöst wurden.
3 - rote LED informiert über:
– Registrierung einer Vibration (kurzes Aufblinken),
– Verletzung des Erschütterungsmelders (leuchtet 2 Sek. lang),
– Verletzung des Magnetkontaktes (leuchtet, solange der Kontakt verletzt ist),
– Anzahl von Impulsen eingestellt für Erschütterungsmelder (die Anzahl von
Lichtblitzen entspricht der mittels Potenziometer eingestellter Anzahl von Impulsen;
die Blinksequenz wird dreimal wiederholt) – die Information wird nach Einspeisung
des Melders sowie nach Änderung der Einstellungen des Potenziometers
angegeben.
4 - Pins zur Ein- und Ausschaltung der LED.
5 - Sabotagekontakt, der auf Öffnen des Gehäuses und Trennen von der Unterlage
reagiert.
6 - Klemmen:
+12V - Einspeisung.
COM - Masse.
TMP - Sabotagekontakt.
NC - Relais (NC).
7 - Reedkontakt A.
8 - Reedkontakt B.
9 - Pins zur Ein- und Ausschaltung des Magnetkontaktes.
10 - Pins zum Auswahl des aktiven Reedkontaktes (nur sein Zustand wird analysiert).
1. Montage
Der Melder ist für die Montage in Innenräumen vorgesehen.
Bei der Montage ist besondere Sorgfalt geboten, damit die Reedkontakte auf der
Elektronikplatine nicht beschädigt werden.
20 mm
26 mm 27 mm
24 mm
110 mm

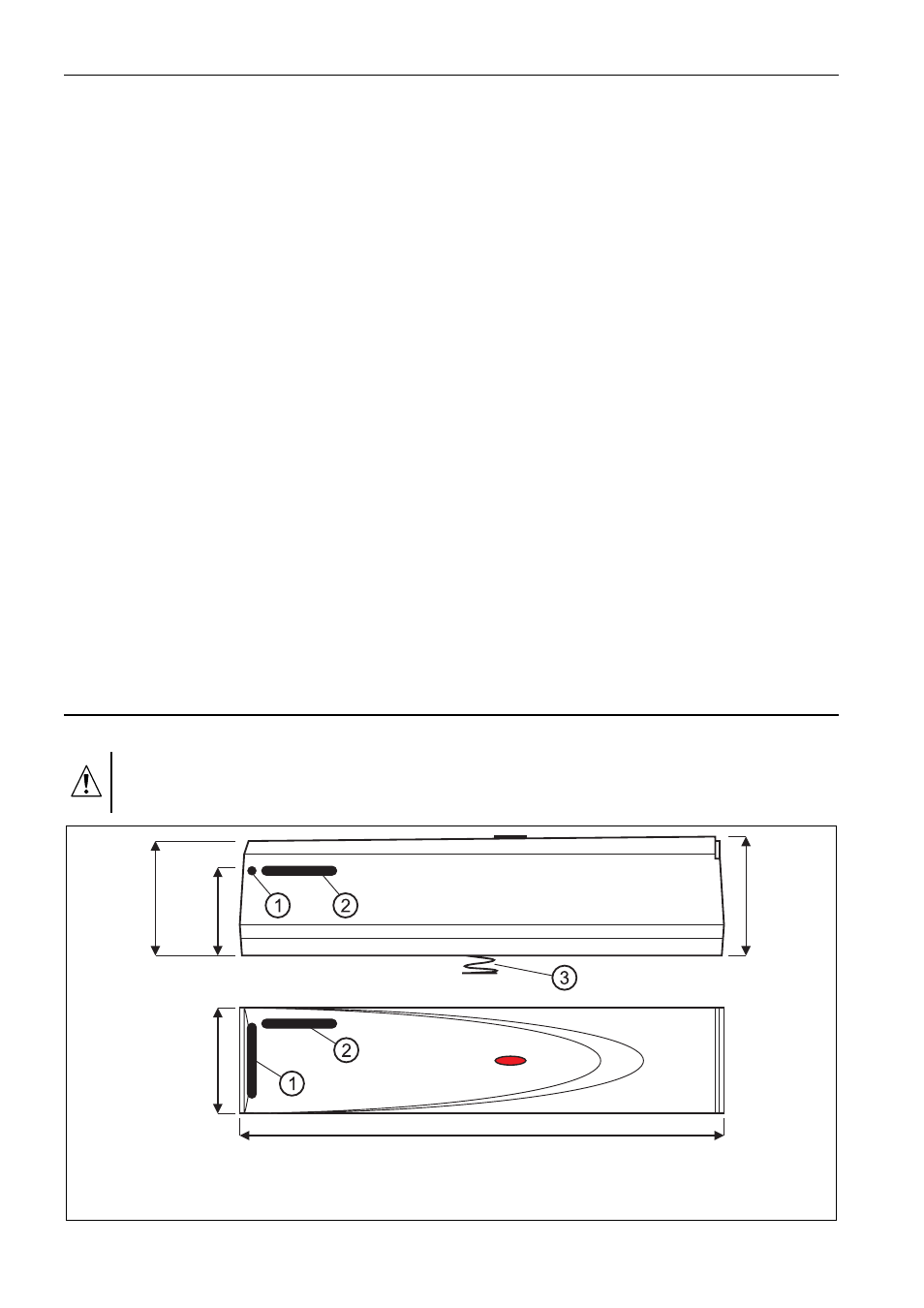

Abb. 2. Der Melder VD-1 mit gekennzeichneter Lage der Reedkontakte.
1 – Reedkontakt B. 2 – Reedkontakt A. 3 – die Feder des Sabotagekontaktes.
