Satel SP-4002 R - Handbuch

®
OPTISCH-AKUSTISCHER
SIGNALGEBER
SP-4002
sp4002_de 04/07
1. EINLEITUNG
Der optisch-akustische Außensignalgeber SP-4002 ist für die Anwendung in Einbruch- und
Überfallalarmierungssystemen sowie in Brandmeldeanlagen bestimmt. Die Signalisierungsfunktion
wird optisch (Blinken einer roten Leuchte) und akustisch (moduliertes akustisches Signal großer
Lautstärke) realisiert. Als Lichtquelle wurde ein Xenonbrenner (Flash) verwendet, und das Tonsignal
wird mit einem piezoelektrischen Wandler erzeugt. Die Gehäusekonstruktion des Signalgebers und
die Innenabdeckung aus verzinktem Blech gewährleisten einen wirksamen Schutz vor Sabotage
(Öffnen des Deckels, Trennen von der Unterlage). Die Elektronik des Signalgebers ist in der
Oberflächenbestückungstechnik (SMD) ausgeführt und mit einem Imprägnat gegen schädliche
Witterungseinflüsse geschützt, was eine hohe Zuverlässigkeit der Anlage gewährleistet.
Das Außengehäuse von SP-4002 ist aus hochschlagfestem Polycarbonat PC LEXAN hergestellt,
wodurch es sich durch eine sehr hohe mechanische Festigkeit auszeichnet und auch nach vielen
Jahren Einsatz ein ästhetisches Aussehen garantiert.
2. MONTAGE
Der Signalgeber SP-4002 ist auf ebener Unterlage an einer möglichst unzugänglichen Stelle zu
montieren, um das Risiko der Sabotage zu minimieren. Die Montage an die Unterlage erfolgt mit
Schrauben und Spreizdübeln. Um den Deckel abzunehmen, muss man die zwei
Befestigungsschrauben herausdrehen und den Deckel nach oben anheben, bis ein Winkel von ca.
60
° entsteht. Besondere Sorgfalt ist beim Ausbau und Wiedereinbau der Innenabdeckung aus Blech
geboten.
Achtung: Zwischen der oberen Kante des Signalgeberbodens und der Decke oder einem anderen
oberhalb des Signalgebers befindlichen Hindernis sollte ein Abstand von mindestens 2,5
cm eingehalten werden. Ein zu kleiner Abstand könnte das Wiederaufsetzen des Deckels
erschweren.

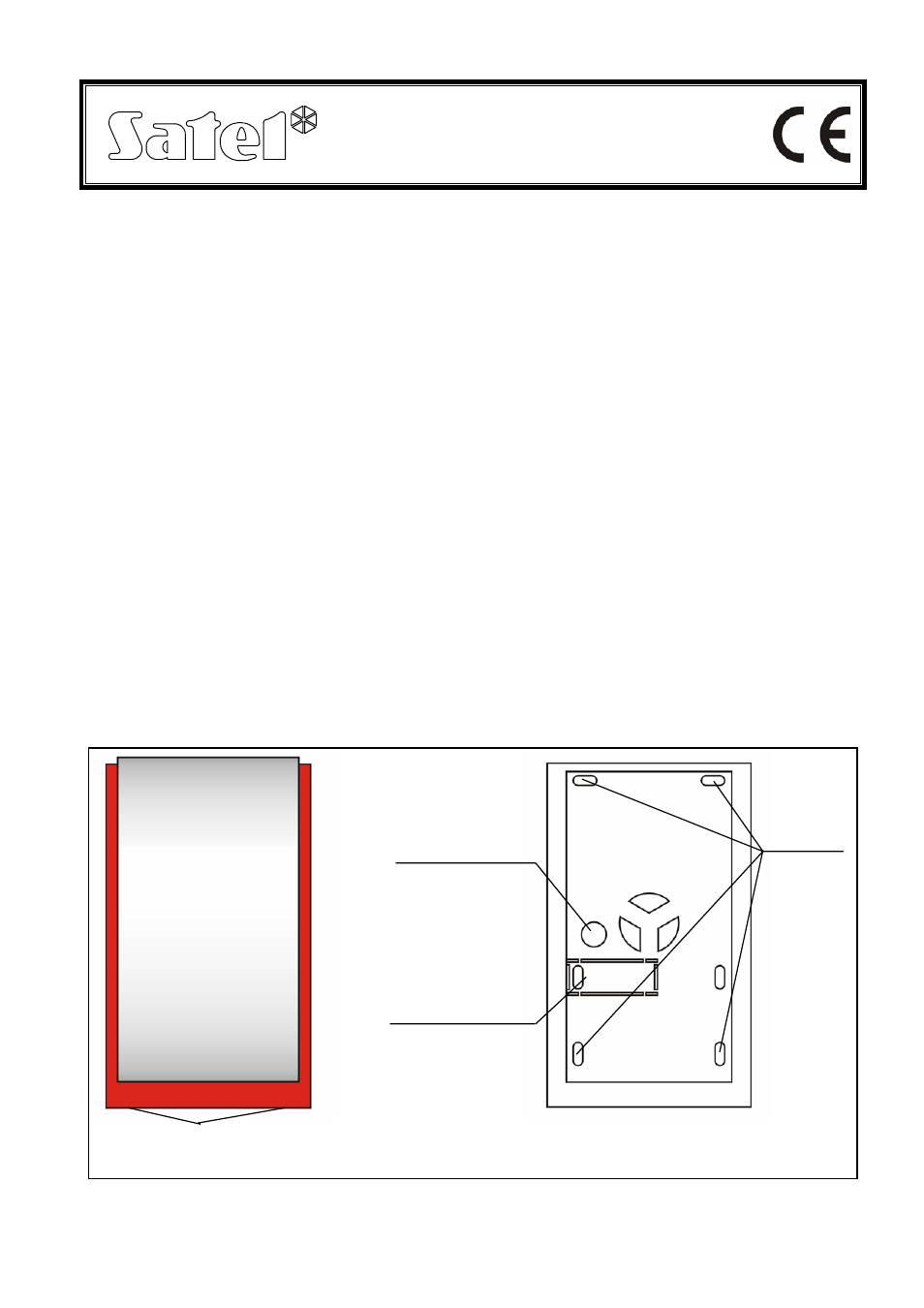

Abb. 1. Gehäuse des Signalgebers
Nach der Montage des Signalgebers empfiehlt es sich, die Montageöffnungen und die Kabelöffnung
mit Silikonmasse zu dichten.
Montage-
öffnungen
Kabeldurchführung
Element „S” gegen Sabotage
AN DIE UNTERLAGE
FESTSCHRAUBEN!
Nicht zu fest anziehen,
damit die Verengungen nicht
reißen.
Befestigungsschrauben
