SP-4002 SATEL
3

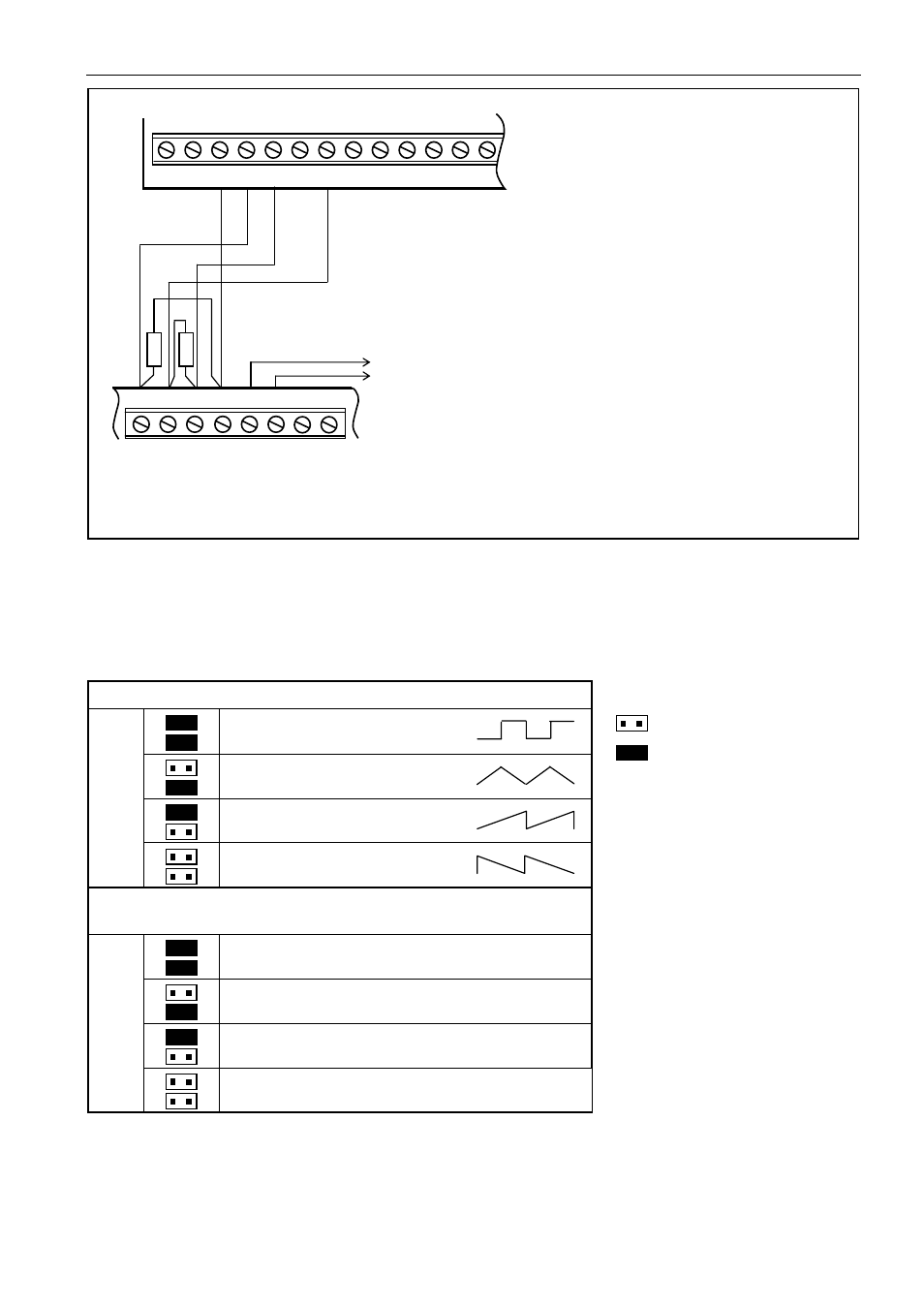

Abb. 3. Anschlussbeispiel des Signalgebers SP–4002 an die Ausgänge der Zentrale
(Stark- u. Schwachstromausgang)
5. POSITION DER STECKBRÜCKEN
An der Platine befinden sich 8 Pin-Paare, mit denen die Funktion des Signalgebers konfiguriert
werden kann. Die Wahl einer Einstellung erfolgt durch Kurzschließen oder Trennen eines Pin-Paars.
Die nachstehende Tabelle zeigt die möglichen Einstellungen.
WAHL DES AKUSTISCHEN SIGNALS
Sprungweise moduliertes
Zwei-Ton-Signal
Stufenlos moduliertes Signal
Stufenlos moduliertes Signal
ML0
ML1
Stufenlos moduliertes Signal
BEGRENZUNG DER ZEIT DER AKUSTISCHEN
ALARMIERUNG AUF:
Ca. 1 Minute
Ca. 5 Minuten
Ca. 10 Minuten
TM0
TM1
Ca. 15 Minuten
ZUM SABOTAGEKREIS
STO -
optische
Signalisierung
STA -
akustische
Signalisierung
TMP -
Sabotagekreis
SENS.TMP - Sabotagemelder
AC AC OUT1 COM OUT2 OUT3 +12V COM
ALARMZENTRALE (Beispiel)
SIGNALGEBER SP-4002
R
GND +12V STO STA TMP TMP SENS.TMP
R
OUT1 - Starkstromausgang, aktiviert die
akustische Signalisierung durch
Anlegen der Spannung +12V direkt an
die Klemme STA. Der Widerstand R
sorgt für eine Spannung von 0V am
Eingang STA, wenn die Signalisierung
ausgeschaltet ist.
OUT2 - Schwachstromausgang (OC), aktiviert
die optische Signalisierung durch
Kurzschluss der Klemme STO mit der
Masse (0V). Der Widerstand R sorgt
für eine Spannung von 12V am
Eingang STO, wenn die Signalisierung
ausgeschaltet ist.
Darstellung des Pin-Zustandes:
- Pins getrennt
- Pins kurzgeschlossen
