OPTISCH-AKUSTISCHER
SIGNALGEBER
SPL-2010
spl2010_de 09/08
Der optisch-akustische Externsignalgeber SPL-2010 ist für die Anwendung in
Einbruch- und Überfallmeldesystemen bestimmt. Die Signalisierungsfunktion wird
optisch (Blinken einer LEDim unteren Teil des Gehäuses) und akustisch (moduliertes
akustisches Signal großer Lautstärke) realisiert. Als Lichtquelle wurde eine Gruppe
von LEDsverwendet, und das Tonsignal wird mit einem piezoelektrischen Wandler
erzeugt. Die Gehäusekonstruktion des Signalgebers gewährleistet einen wirksamen
Sabotageschutz (Öffnen des Deckels, Trennen von der Unterlage, Außer-
betriebsetzung des Wandlers mit Schaumstoff). Die Elektronik des Signalgebers ist
in der Oberflächenbestückungstechnik (SMD) hergestellt und mit einem
Imprägnierungsmittel gegen schädliche Witterungseinflüsse geschützt, was eine
hohe Zuverlässigkeit der Anlage gewährleistet. Das Außengehäuse von SPL-2010
ist aus hochschlagfestem Polycarbonat PC LEXAN hergestellt, wodurch es sich
durch eine sehr hohe mechanische Festigkeit auszeichnet und auch nach vielen
Jahren Einsatz ein ästhetisches Aussehen garantiert. Einen zusätzlichen Schutz vor
mechanischen Beschädigungen bietet die Innenabdeckung aus verzinktem Blech.
1. Montage
Der Signalgeber SPL-2010 ist auf ebener Unterlage an einer möglichst
unzugänglichen Stelle zu montieren, um das Risiko einer Sabotage zu minimieren.
Die Montage an die Unterlage erfolgt mit Schrauben und Spreizdübeln (mitgeliefert).

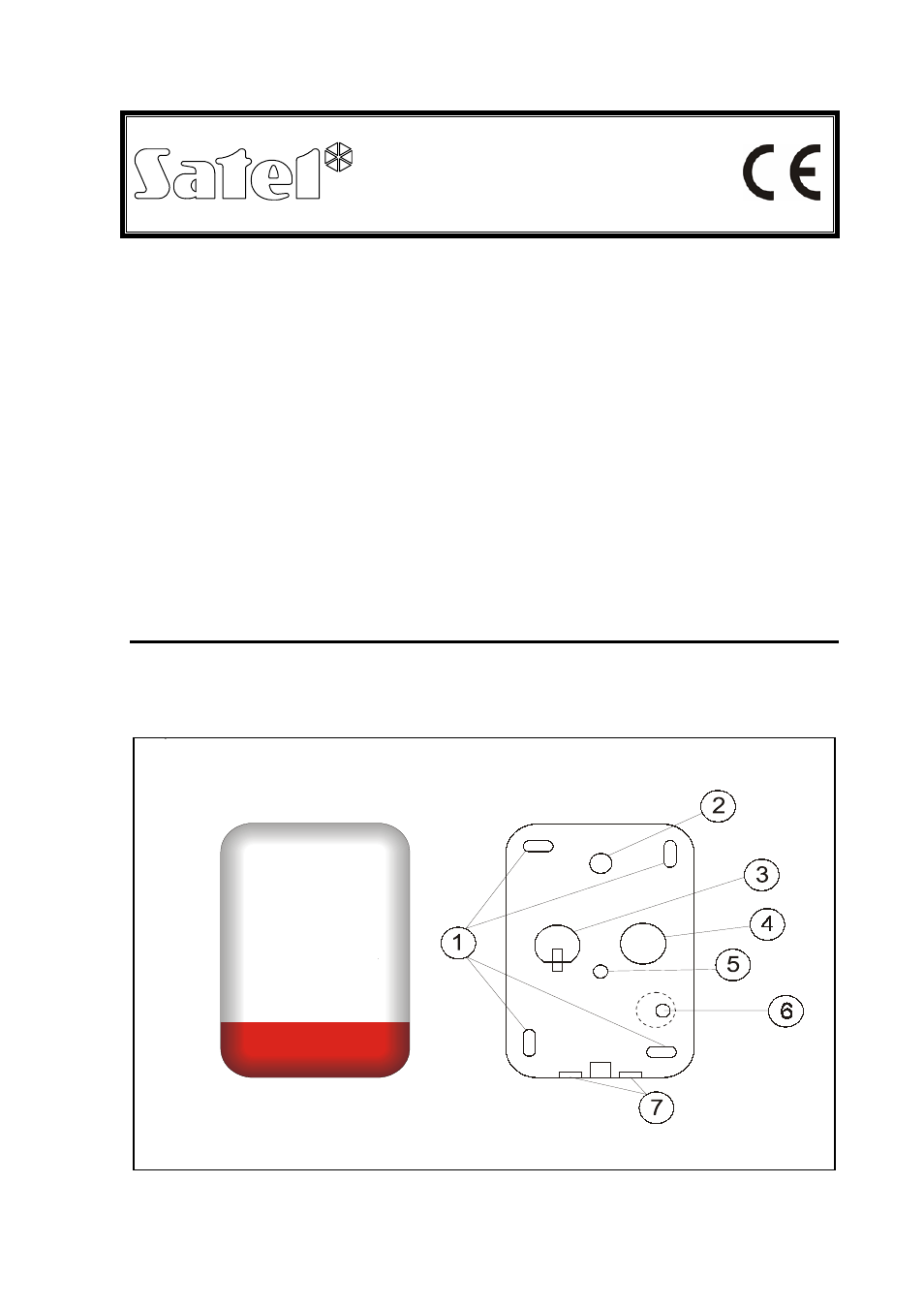

Abb. 1. Ansicht des Gehäuses des Signalgebers SPL-2010.
