SPL-2010 SATEL
3

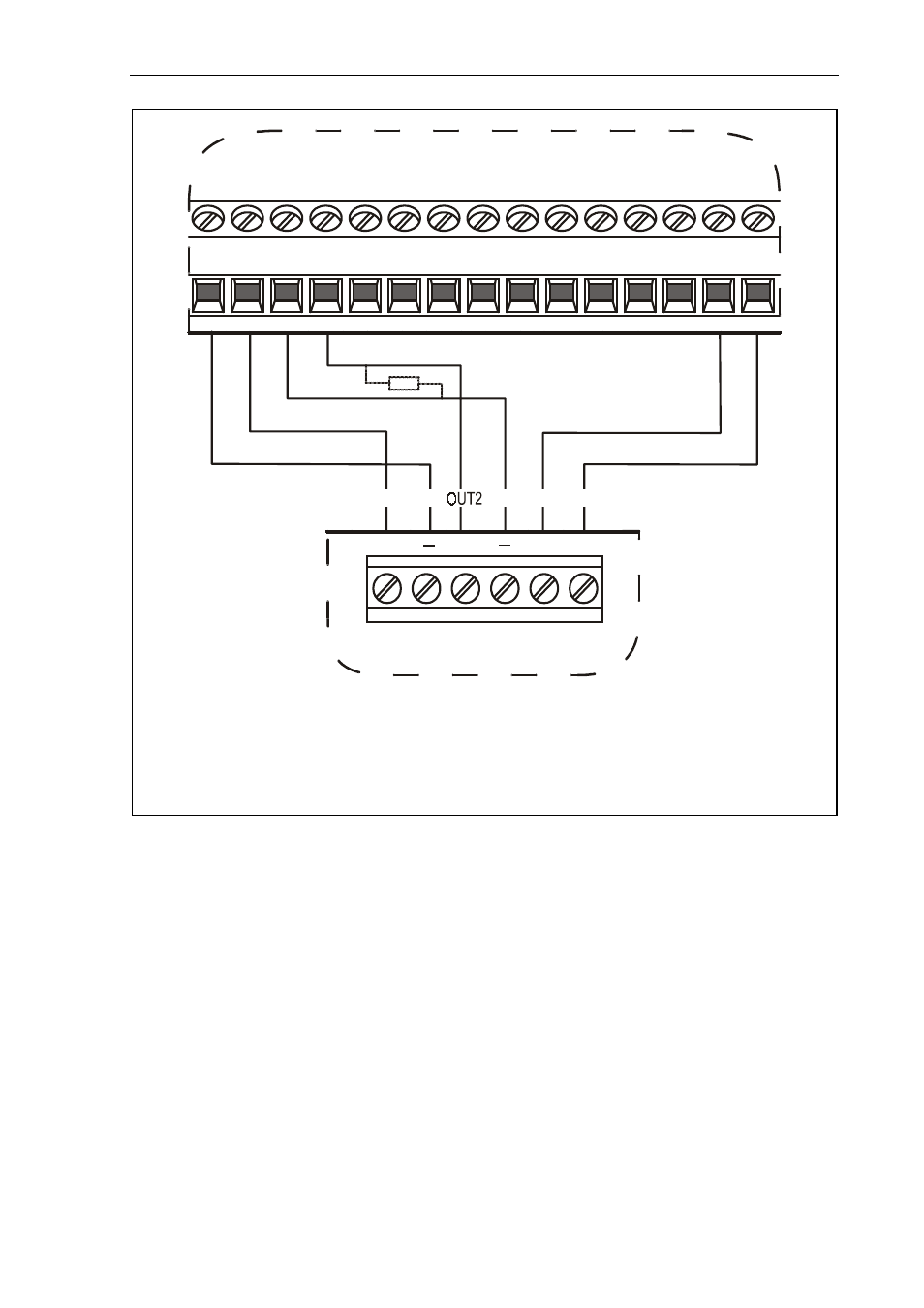

Abb. 3. Anschlussweise des SPL-2010 Signalgebers an die Starkstromausgänge
der INTEGRA 32 Zentrale. Der Ausgang OUT1 löst die optische, und der Ausgang
OUT2 – die akustische Signalisierung aus (Starkstromausgänge mit normaler
Polarisation – aktiviert durch Anlegen der Spannung +12 V). Programmieren
Sie die Linie Z1 als 24 h Sabotage.
Es ist möglich, die zwei Signalisierungsarten von nur einem Ausgang der Zentrale zu
steuern, wenn die Anschlüsse +SA mit +SO und -SA mit -SO parallel geschaltet
sind.
Achtung: In einigen Alarmzentralen ist der Anschluss eines Widerstands R
(ca. 1 k
Ω
) zwischen den Klemmen +SA- im Signalgeber erforderlich.
Ohne einen solchen Widerstand ist bei ausgeschaltetem Signalgeber ein
leises Summen zu hören.
Beschreibung der Klemmen:
+SO- – optische Signalisierung
+SA- – akustische Signalisierung
TMP –
Sabotageschleife
INTEGRA 32
SPL-2010
SO
TMP
SA
+
+
OUT1
COM
COM
COM Z1
COM OUT1 COM
COM
COM
COM
OUT2
+KPD DTM CKM
+EX
CK AUX Z1
DT
R
